- Seite 1 I I E E - - M M C C - - S S T T - - S S M M - - W W A A V V E E 8 8 9 9 5 5 8 8 5 5 2 2 0 0 0 0 0 0 0 0 Weidmüller t +24V Model: IE-MC-SC-WAVE Art.-Nr. 8916300000 Input Voltage...
-
Seite 2: Inhaltsverzeichnis
I I n n h h a a l l t t 1 Hinweise 1.1 Sicherheitshinweise 1.2 CE-Kennzeichnung 1.3 Laser Klasse1 1.4 Class I Division 2 1.5 Recycling nach WEEE 2 Technische Beschreibung 2.1 Bestimmungsgemäßer Gebrauch 2.2 Abmessungen 2.3 Geräteaufbau 2.4 Frontansichten 2.5 LED Anzeigen 2.6 Spannungsversorgung... - Seite 3 K K e e i i n n e e G G e e w w ä ä h h r r l l e e i i s s t t u u n n g g a a u u f f d d a a s s D D o o k k u u m m e e n n t t . . Die technische Dokumentation wird ohne Mängelge- währ geliefert und Weidmüller übernimmt keine Gewährleistung für deren Genauigkeit.
-
Seite 4: Hinweise
1 1 H H i i n n w w e e i i s s e e 1 1 . . 1 1 S S i i c c h h e e r r h h e e i i t t s s h h i i n n w w e e i i s s e e W W a a r r n n u u n n g g - Ein Einsatz des ausgewählten Produktes außerhalb der Spezifikation oder Miss- achtung der Warn- und Sicherheitshinweise kann zu folgenschweren Fehlfunktio-... -
Seite 5: Class I Division
1 1 . . 4 4 C C l l a a s s s s I I D D i i v v i i s s i i o o n n 2 2 W W a a r r n n u u n n g g - Das Austauschen von Komponenten kann dazu führen, dass dieses Gerät nicht mehr für den Einsatz in Class I Division 2 Umgebungen geeignet ist. -
Seite 6: Technische Beschreibung
2 2 T T e e c c h h n n i i s s c c h h e e B B e e s s c c h h r r e e i i b b u u n n g g WaveLine Medienkonverter ermöglichen transparente, preiswerte und robuste Verbindungen zwischen Kupfer- und Glasfaser-Medien. -
Seite 7: Ethernet-Schnittstelle

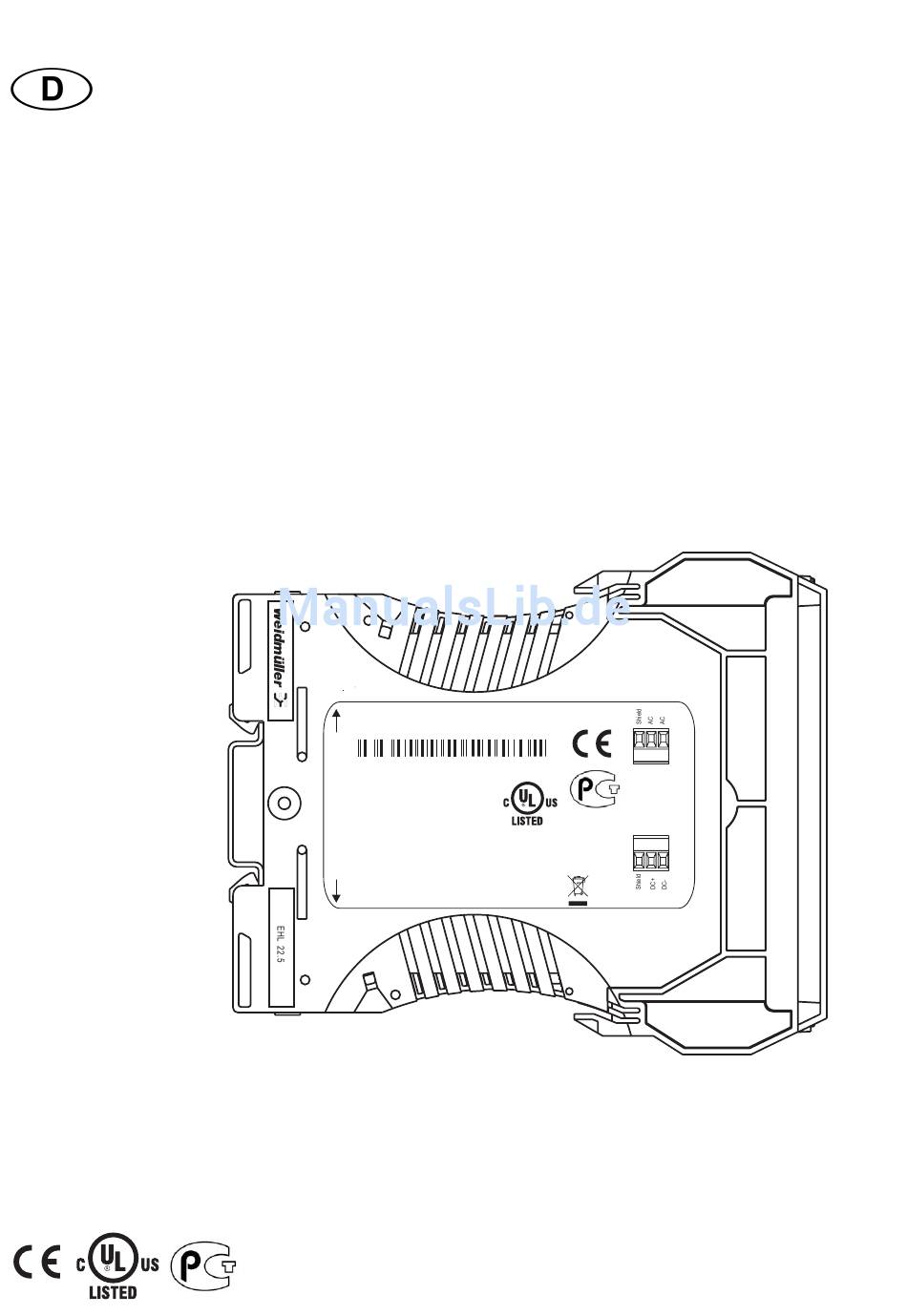

2 2 . . 3 3 G G e e r r ä ä t t e e a a u u f f b b a a u u Querverbindung zum nächsten Modul Lüftungsschlitze AC Speisung (sekundär nicht geerdet) Weidmüller t +24V Model: IE-MC-SC-WAVE Art.-Nr. 8916300000 Kopfplatte Input Voltage 10-35V10-24V... -
Seite 8: Led Anzeigen
I I E E - - M M C C - - S S T T - - W W A A V V E E DIP-Schalter Vollduplex DIP-Schalter Halbduplex Power LED Ethernet-Schnittstelle 1-2 Activity LED Activity LED Fibre Optic-Schnittstellen Link LED 2 2 . -
Seite 9: Einstellung Dip-Schalter
Versorgungsspannung 10 ... 35 V DC / 10 ... 24 V AC Leistung (max) 4 W / 6 VA AC SPEISUNG AC SPEISUNG MIT BACKUPBATTERIE Shield Shield (sekundär nicht geerdet) DC SPEISUNG REDUNDANTE DC SPEISUNG Shield Shield Shield 2 2 . . 7 7 E E i i n n s s t t e e l l l l u u n n g g e e n n D D I I P P - - S S c c h h a a l l t t e e r r Transparent Modus Vollduplex Modus Halbduplex Modus... -
Seite 10: Montage
3 3 M M o o n n t t a a g g e e A A c c h h t t u u n n g g - Der WaveLine Medienkonverter ist für die Montage auf einer Hutschiene der Norm EN 50022 konzipiert. -
Seite 11: Technische Daten
4 4 T T e e c c h h n n i i s s c c h h e e D D a a t t e e n n E E l l e e k k t t r r i i s s c c h h e e D D a a t t e e n n Energieversorgung Die Energieversorgung muss mit einem Netzteil gemäß... -
Seite 12: Spezifikationen
5 5 S S p p e e z z i i f f i i k k a a t t i i o o n n e e n n E E M M V V EN 61000-4-2 (ESD) 6kV/8kV EN 61000-4-3 (eingestrahlte Störfestigkeit) ENV 50204 @AM 10V/durchschnittlich 80MHz - 2,7GHz EN 61000-4-4 (schnelle transiente Störgrößen) ~ 2kV;... -
Seite 13: Gewährleistung Für Dieses Produkt
6 6 G G e e w w ä ä h h r r l l e e i i s s t t u u n n g g f f ü ü r r d d i i e e s s e e s s P P r r o o d d u u k k t t Die Gewährleistung für alle Industrial Ethernet Produkte und SAI-Produkte von Weidmüller beträgt 2 Jahre und richtet sich nach den Gewährleistungsbedingungen aus den Allgemeinen Verkaufsbedingungen des Weidmüller-Unternehmens, welches die Produkte an Sie verkauft hat. -
Seite 14: Instructions
1 1 I I n n s s t t r r u u c c t t i i o o n n s s 1 1 . . 1 1 S S a a f f t t y y i i n n s s t t r r u u c c t t i i o o n n s s W W a a r r n n i i n n g g - Using this product beyond the specifications or disregard of using instructions and warnings can cause grave malfunctions so that personal injury and material... -
Seite 15: Recycling In Accordance With Weee
1 1 . . 5 5 R R e e c c y y c c l l i i n n g g i i n n a a c c c c o o r r d d a a n n c c e e w w i i t t h h W W E E E E E E B B 2 2 B B d d i i s s p p o o s s a a l l Dear Weidmueller Customer, purchasing our product gives you the opportunity to return the device to Weidmueller at the end of its service life. -
Seite 16: Technical Specification
Each of the two models supports full or half duplex operation. They pass 100 Mbps data between 100BaseTX and 100BaseFX segments: The IE-MC-ST-WAVE makes the fiber optic connection via ST-style connectors, whereas the IE-MC-SC-WAVE does so via SC-style connectors. The IE-MC-ST-SM-WAVE has a ST connector for singlemode cable, the IE-MC- SC-SM-WAVE has a SC connector for SC singlemode cable. -
Seite 17: Construction Of Device
2 2 . . 3 3 C C o o n n s s t t r r u u c c t t i i o o n n o o f f t t h h e e d d e e v v i i c c e e power connection link to the next modul ventilation slots AC powered (ungrounded secondary) Weidmüller t +24V Model: IE-MC-SC-WAVE Art.-Nr. 8916300000 head plate Input Voltage 10-35V10-24V... -
Seite 18: Led
I I E E - - M M C C - - S S T T - - W W A A V V E E DIP connector full-duplex DIP connector half-duplex Power LED Ethernet interface 1-2 Activity LED Activity LED Fibre optic interface Link LED 2 2 . -
Seite 19: Transparent Mode
Supply voltage 10 ... 35 V DC / 10 ... 24 V AC Power (max) 4 W / 6 VA AC SUPPLY WITH BACKUP BATTERY AC SUPPLY Shield Shield (secondary not grounded) DC SUPPLY REDUNDANT DC SUPPLY Shield Shield Shield 2 2 . -
Seite 20: Mounting
3 3 M M o o u u n n t t i i n n g g C C a a u u t t i i o o n n - The WaveLine Mediaconverter is designed for top hat rail mounting according to standard EN50022. -
Seite 21: Technical Data
4 4 T T e e c c h h n n i i c c a a l l d d a a t t a a E E l l e e c c t t r r i i c c a a l l D D a a t t a a Power supply The power supply of the WaveLine Mediaconverter must be provided exclusively by a power supply... -
Seite 22: Specifications
5 5 S S p p e e c c i i f f i i c c a a t t i i o o n n s s E E M M C C EN 61000-4-2 (ESD) 6kV/8kV EN 61000-4-3 (radiated immunity) ENV 50204 @AM 10V/average 80MHz - 2,7GHz EN 61000-4-4 (burst) ~ 2kV;... -
Seite 23: Warranty Of This Product
6 6 W W a a r r r r a a n n t t y y o o f f t t h h i i s s p p r r o o d d u u c c t t Weidmueller gives a 2 year warranty on all its actively processing Industrial Ethernet products and all actively processing I/O-Interface products in accordance with the warranty terms as described in the general conditions of sale of the Weidmueller company which has sold the products to you. - Seite 24 M M a a n n u u f f a a c c t t u u r r e e r r : : Weidmueller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold Germany...
