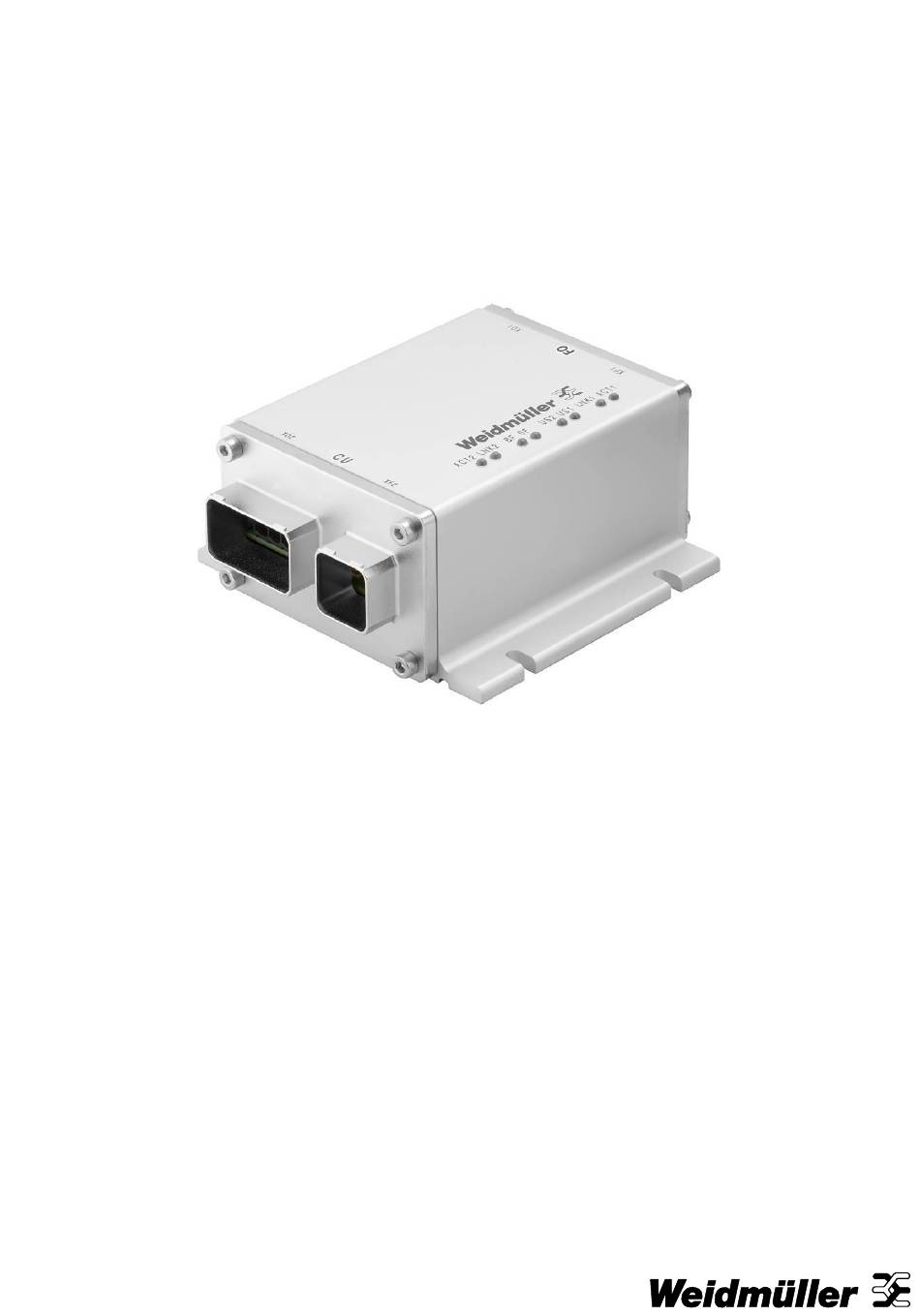

- Seite 1 FreeCon Active PROFINET POF Mediaconverter 2588270000 / IE-CDM-V14MRJSCP/VAPM-C II...
-
Seite 3: Vorwort

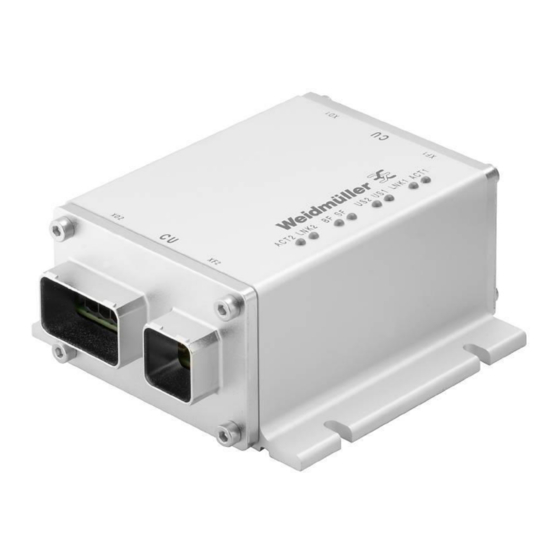

Der FreeCon Active PROFINET-POF-Mediaconverter von Weidmüller ist für industrielle PROFINET IRT Anwendungen. Neben seiner Repeat- und Refresh-Funktionalität bietet er umfangreiche Möglichkeiten zur Lichtwellenleiter-Diagnose. Mit seinem robusten IP65 Metallgehäuse ist der FreeCon Active bestens für anspruchsvolle Anwendungen in der Robotertechnik geeignet. -
Seite 4: Inhaltsverzeichnis
Richtigkeit der technischen Dokumentation ............6 CE-Kennzeichnung ....................6 Konformitätserklärung ..................... 6 Recycling nach WEEE .................... 7 Der FreeCon Active PROFINET-POF-Mediaconverter im Überblick ..... 8 Elektrische Eigenschaften ..................9 Interne CPU ......................9 Mechanische Eigenschaften ................... 9 Installation und Anschlüsse ................10 Montage ........................ - Seite 5 SPS-Integration ..................... 23 Webbrowser-Diagnose ..................27 Status und Wartung .................... 28 LED-Anzeigen ....................... 28 6.1.1 Die LEDs LNK1 und LNK2 ......................28 6.1.2 Die LEDs ACT1 und ACT2 ......................29 6.1.3 Die LEDs U und U ........................29 6.1.4 Die LED SF ..........................29 6.1.5 Die LED BF ..........................
-
Seite 6: Sicherheitsanmerkungen
Sicherheitsanmerkungen Bestimmungsgemäße Verwendung HINWEIS Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Die unzulässige Verwendung des Produkts führt zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller. -
Seite 7: Recycling Nach Weee
Recycling nach WEEE Entsorgung B2B Sehr geehrte Weidmüller-Kundin, sehr geehrter Weidmüller-Kunde mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an Weidmüller zurückzugeben. Die WEEE (EU-Richtlinie 2002/ 96 EG) regelt die Rücknahme und das Recycling von Elektroaltgeräten. -
Seite 8: Der Freecon Active Profinet-Pof-Mediaconverter Im Überblick
Kabeln verbunden. Die erweiterten Diagnosefunktionen ermöglichen Ihnen die Überwachung der LWL- Strecke; sie geben zudem bereits frühzeitig eine Warnung, wenn die Verkabelung eines Roboters ausgetauscht werden muss. Die nachfolgende Abbildung zeigt die Einbindung des FreeCon Active PROFINET-POF-Mediaconverter in eine typische Robotikanwendung. -
Seite 9: Elektrische Eigenschaften
Elektrische Eigenschaften Der FreeCon Active PROFINET-POF-Mediaconverter hat eine typische Stromaufnahme von 150 mA bei 24V DC. Er arbeitet mit einer Eingangsspannung zwischen 18 und 30 V DC in einem Temperaturbereich von -20 bis 55 °C. Der maximale Strom auf U oder U darf 16 A nicht übersteigen (Siehe auch Kapitel 3.2... -
Seite 10: Installation Und Anschlüsse
Installation und Anschlüsse Montage Die genauen Einbaumaße entnehmen Sie bitte der nachfolgenden Abbildung. Der FreeCon Active PROFINET-POF-Mediaconverter wird mit vier Schrauben an einer Wand befestigt. Verwenden Sie das Gerät als Schablone, um die korrekten Positionen der vier Schrauben anzuzeichnen. Wir empfehlen die Verwendung von Schrauben M4x10 mm oder länger. -
Seite 11: Stromanschluss
Überhitzung der Verdrahtung kommen, die zu einer schweren Beschädigung Ihrer Geräte und Anlagen führt. Pinbelegung Powerport (U Pinbelegung Die LWL-Kabel für den FreeCon Active PROFINET-POF-Mediaconverter können zusammen mit den Kabeln der Stromversorgung in einem gemeinsamen Kabelkanal verlegt werden. Die Verkabelung sollte gemäß der PROFINET Montagerichtlinie (einsehbar unter: www.profibus.com) ausgeführt werden. -
Seite 12: Datenverbindung
Wir empfehlen die Leitungen zu allen angeschlossenen Geräten zu kennzeichnen. Verwenden Sie zum Anschluss des FreeCon Active V2 PROFINET-IRT-Mediaconverter den Weidmüller PushPull STEADYTEC ® Power Steckverbinder IE-PS-VAPM-5P-2.5 (Bestellnummer 2465440000). Abb. 4 Der IE-PS-VAPM-5P-2.5 Power Steckverbinder Pinbelegung des Power Steckverbinders: 1: L1 24 V DC (U... - Seite 13 Datenport RX (senden empfangen) Verwenden Sie den Weidmüller PushPull STEADYTEC ® Datenstecker IE-PS-V14M-2SC-POF für den SCRJ-Port. (Bestellnummer 1191550000 / Abb. 6). Abb. 6 Der IE-PS-V14M-2SC-POF Datenstecker ® Verwenden Sie den Weidmüller PushPull STEADYTEC Datenstecker IE-PS-V14M-RJ45-FH-P für den RJ45-Port. (Bestellnummer 1012170000 / Abb. 7). Abb.
-
Seite 14: Erdung
Dies ist ein Klasse 1 Laser / LED Produkt. Schauen Sie niemals direkt in den Laserstrahl, es besteht die Gefahr ernsthafter Augenschäden. Erdung Eine ordnungsgemäße Erdung und Leitungsführung ist unerlässlich, um die Auswirkungen elektromagnetischer Interferenzen (EMI) zu minimieren. Der FreeCon Active PROFINET-POF- Mediaconverter wird über die Funktionserde des Powerverbinders geerdet. -
Seite 15: Einrichtung Und Netzwerk-Konfiguration
Funktion im Netzwerk zu gewährleisten. Einrichten mit GSDML-Datei Der FreeCon Active V2 PROFINET-IRT- Mediaconverter wird in der Regel in einer Anlage installiert, indem seine GSDML-Datei in die SPS-Konfiguration integriert wird. Die GSDML-Datei und ein .BMP Icon werden auf dem Mediaconverter selbst archiviert (in der komprimierten Datei Fca-pir-cop.zip). Diese Dateien können, wie nachfolgend in Abschnitt 4.3 beschrieben, über die Web-Schnittstelle des Mediaconverters... - Seite 16 Abb. 8 Suche nach Weidmüller-Geräten in FreeCon CFG 5 Der Mediaconverter wird in der Liste der erkannten Geräte als „FCA-PIM-POF-V2 “ angezeigt. Doppelklicken Sie auf die IP-Adresse, um sie zu ändern (tatsächliche IP-Adresse kann von der abgebildeten abweichen). Abhängig von ihrem Netzwerk setzen sie entweder eine fixe IP-Adresse oder wählen sie „DCHP On“. Abb.
- Seite 17 6 Klicken Sie auf die Schaltfläche „Set“, um die neuen Einstellungen zu übernehmen. 7 Klicken Sie erneut auf die Schaltfläche „Scan“, um die geändertem Werte angezeigt zu bekommen. 8 Klicken sie mit der rechten Maustaste auf den Eintrag des Mediaconverters. Dadurch erscheint ein Menü, mit dem sie die Webpage des Geräts oder die Konfigurationsseite aufrufen können, sowie die PROFINET-Funktion „Wink“...
-
Seite 18: Verwendung Eines Webbrowsers, Um Auf Das Gerät Zuzugreifen
Verwendung eines Webbrowsers, um auf das Gerät zuzugreifen Nachdem der FreeCon Active V2 PROFINET-IRT- Mediaconverter über FreeCon CFG konfiguriert wurde, kann über die zugewiesene IP-Adresse der auf dem Mediaconverter gehostete Webserver aufgerufen werden. Verwenden Sie dazu einen Webbrowser, der auf einem PC im gleichen Subnetz installiert ist. Die Web-Schnittstelle kann verwendet werden, um manuell die Geräteeigenschaften aufzurufen (Firmware-... - Seite 19 Die IP-Einstellungen können über die folgende Maske geändert werden. Abb. 12 Konfigurieren des FreeCon Active PROFINET-POF-Mediaconverter mit Hilfe des Webbrowsers Der FreeCon Active V2 PROFINET-IRT- Mediaconverter muss nach dem Anklicken der Schaltfläche „STORE CONFIGURATION“ aus- und wieder eingeschaltet werden. Die Änderungen werden erst nach dem Neustart wirksam.
- Seite 20 „Download GSD file“, wird ein ZIP file mit den notwendigen Dateien geladen. Abhängig vom verwendeten Internet Browser kann stattdessen ein Rechtsklick mit der Maus und die Auswahl des Menüpunkt „Speichern unter…“ notwendig sein. Abb. 13 Herunterladen der GSDML-Datei vom FreeCon Active V2 PROFINET-IRT-Mediaconverter...
-
Seite 21: Snmp Konfiguration
SNMP Konfiguration Der FreeCon Active PROFINET-POF-Mediaconverter unterstützt das Simple Network Management Protocol (SNMP) gemäß PROFINET Standard und unterstützt MIB-2. Der Mediaconverter kann über eine Netzwerk- Managementstation aus der Ferne konfiguriert, überwacht und verwaltet werden. Um Daten aus der Management Information Base (MIB) des Geräts abzurufen, wird ein nachrichtenbasiertes Kommunikationsschema verwendet. -
Seite 22: Aktualisieren Der Firmware
Um eine FTP-Verbindung zum Mediaconverter aufbauen zu können, vergeben Sie zuerst eine IP-Adresse aus ihrem Subnetz, z.B. 192.168.1.101. (Siehe Kapitel 4.2)- Stellen Sie per Befehl „ftp IP-Adresse“ eine FTP-Verbindung zum FreeCon Active V2 PROFINET-IRT- Mediaconverter her und bestätigen Sie die Benutzeranmeldung (User + Passwort) mit Enter. Die Bestätigung „User logged in“... -
Seite 23: Erweiterte Diagnosefunktionen
Der FreeCon V2 Active PROFINET-IRT- Mediaconverter misst und meldet Temperatur, Versorgungsspannung, optische Leistungsreserve (amplitude margin) und Leistungsbudget. Auf diese Werte wird in der Regel über die Controller-Software zugegriffen. Über den Webserver des FreeCon Active V2PROFINET-IRT- Mediaconverter sind sie aber auch direkt zugänglich. - Seite 24 Abb. 16 Projektieren von PROFINETIO-Teilnehmern Als nächstes müssen Sie den Komponenten IP-Adressen und Gerätenamen geben, damit diese im PROFINET IO-Netzwerk ansprechbar werden. Abb. 17 Vergeben von IP-Adressen Über den Eigenschaftsdialog des PROFINET IO-Teilnehmers gelangen Sie zur Eingabemaske des Gerätenamens:...
- Seite 25 Abb. 18 Gerätenamen im Eigenschafts-Dialog anpassen Abb. 19 Vergeben von Gerätenamen Abb. 20 Zuweisen von Gerätenamen...
- Seite 26 Laden Sie nun das Projekt auf die Steuerung und setzen diese in Betrieb. Wenn das PROFINET IO- Netzwerk richtig konfiguriert ist, leuchten am FreeCon Active V2 PROFINET-IRT- Mediaconverter weder die rote BF, noch die rote SF LED. Die Diagnoseinformationen des einzelnen LW-Ports des FreeCon Active V2 PROFINET-IRT- Mediaconverter können Sie in Step 7 unter Module Information (Baugruppenzustand) einsehen.
-
Seite 27: Webbrowser-Diagnose
Webbrowser-Diagnose Sie können eine Verbindung zum Webserver auf dem FreeCon Active PROFINET-POF-Mediaconverter herstellen, um auf die Diagnosewerte zuzugreifen. Geben Sie im Browserfenster die dem FreeCon Active V2 PROFINET-FO- Mediaconverter zugewiesene IP-Adresse ein und navigieren Sie zur Diagnose-Seite. Der folgende Diagnose-Bildschirm wird angezeigt: Abb. -
Seite 28: Status Und Wartung
Das Gerät ist auf seiner Oberseite mit acht LEDs ausgestattet, deren Funktion in der nachfolgenden Tabelle beschrieben ist. Abb. 23 Die acht LEDs auf dem FreeCon Active V2 PROFINET-IRT- Mediaconverter Die LEDs LNK1 und LNK2 6.1.1 Diese LEDs zeigen den Verbindungsstatus der LWL- und Ethernet-Übertragungsleitungen an den Ports 1 und 2. -
Seite 29: Die Leds Act1 Und Act2
Falls eine der FO- oder XF-LEDs nicht leuchtet, überprüfen Sie, ob der entsprechende Port mit einem weiteren Teilnehmer verbunden ist, und ob die Lichtwellenleiter- oder Ethernet-Verbindung ordnungsgemäß angeschlossen sind (polrichtig). Die LEDs ACT1 und ACT2 6.1.2 Diese LEDs zeigen die Aktivität auf den Übertragungsleitungen an den Ports 1 und 2 Farbe Status Zeigt an... -
Seite 30: Die Led Bf
Die LED BF 6.1.5 Diese LED zeigt einen Busausfall an. Farbe Status Zeigt an Kein Busfehler Einen oder mehrere der folgenden Fehler: - Schwerer interner Fehler (in Kombination mit roter SF-LED) - kein Stationsname zugewiesen - keine IP Adresse zugewiesen - erwartete Konfiguration entspricht nicht der über das Projektierungstool durchgeführten Konfiguration - Verbindung mit IO Controller hergestellt aber IO Controller in STOP... -
Seite 31: Technische Daten
PROFINET IO-Device, Konformität Klasse C Technische Daten Funktion LWL-Schnittstelle zwei 100BaseFX POF Ports (PROFINET PushPull V14 Steckverbinder, SCRJ) 100BaseFX Plastic Optical Fibre (POF) Wellenlänge 650 nm Max. Senden -2 dBm Min. Senden -8,5 dBm Empfangsempfindlichkeit -25 dBm Link-Budget 16,5 dB Typische Distanzen 50 m (bei Verwendung von P980/1000 POF Kabel (160 dB/km) - Seite 32 Zulassungen Sicherheit UL 1863 Emissionen EN 61000-6-4 Klasse A EN61000-4-2 Stufe 3 EN61000-4-3 Stufe 3 Burst EN61000-4-4 Stufe 3 Surge EN61000-4-5 Stufe 3 CRFI EN61000-4-6 Stufe 3 Stoß IEC 60068-2-27 Hammer IEC 60068-2-75 Vibration IEC 60068-2-6...
-
Seite 33: Garantie
Garantie Weidmüller übernimmt für dieses Produkt eine Gewährleistung entsprechend der Gewährleistungs- bedingungen aus den allgemeinen Verkaufsbedingungen des Weidmüller-Unternehmens, welches die Produkte an Sie verkauft hat. Weidmüller gewährleistet, dass Produktmängel, die bereits bei der Lieferung bestanden, kostenlos repariert werden oder dass Weidmüller als Ersatz für das defekte Produkt kostenlos ein neues, funktionierendes Produkt zur Verfügung stellt.
