Temperaturfühler in die Einbaustelle einsetzen
■
und bis zum Anschlag des Dichtbundes am
12-Kant handfest anziehen (Anzugsmoment
3-5 Nm).
Die optional im Durchflusssensor integrierte
■
Temperaturfühlereinbaustelle muss mit einer
Benutzersicherung versehen sein.
Temperaturfühler nach dem Einbau mit geeig-
■
neten Benutzersicherungen vor unbefugtem
Herausziehen sichern (im Plombensatz ent-
halten).
Inbetriebnahme
Absperrorgane (Kugelhähne) langsam öffnen.
■
Anlage entlüften, Druckschläge vermeiden.
Die Einbaustelle auf Dichtigkeit prüfen.
Sollte der Sleep-Mode des Zählers (Displayan-
■
zeige SLEEP 1) aktiviert sein, ist dieser durch
langen Tastendruck (>5s) zu deaktivieren.
Bei laufender Anlage kontrollieren, ob die Volu-
■
menanzeige weiterschaltet und die angezeig-
ten Temperaturen mit den tatsächlich vorhan-
denen Temperaturen übereinstimmen (siehe
Anzeigenübersicht).
Aktualisierung der Temperaturanzeigen ab-
■
warten (1-2 sec).
Nach abgeschlossener Inbetriebnahme Benut-
■
zersicherungen anbringen.
Inbetriebnahmeprotokoll gemäß PTB-Richtli-
■
nie TR K9 ausfüllen.
Vorlauf
Vorlauf
Rücklauf

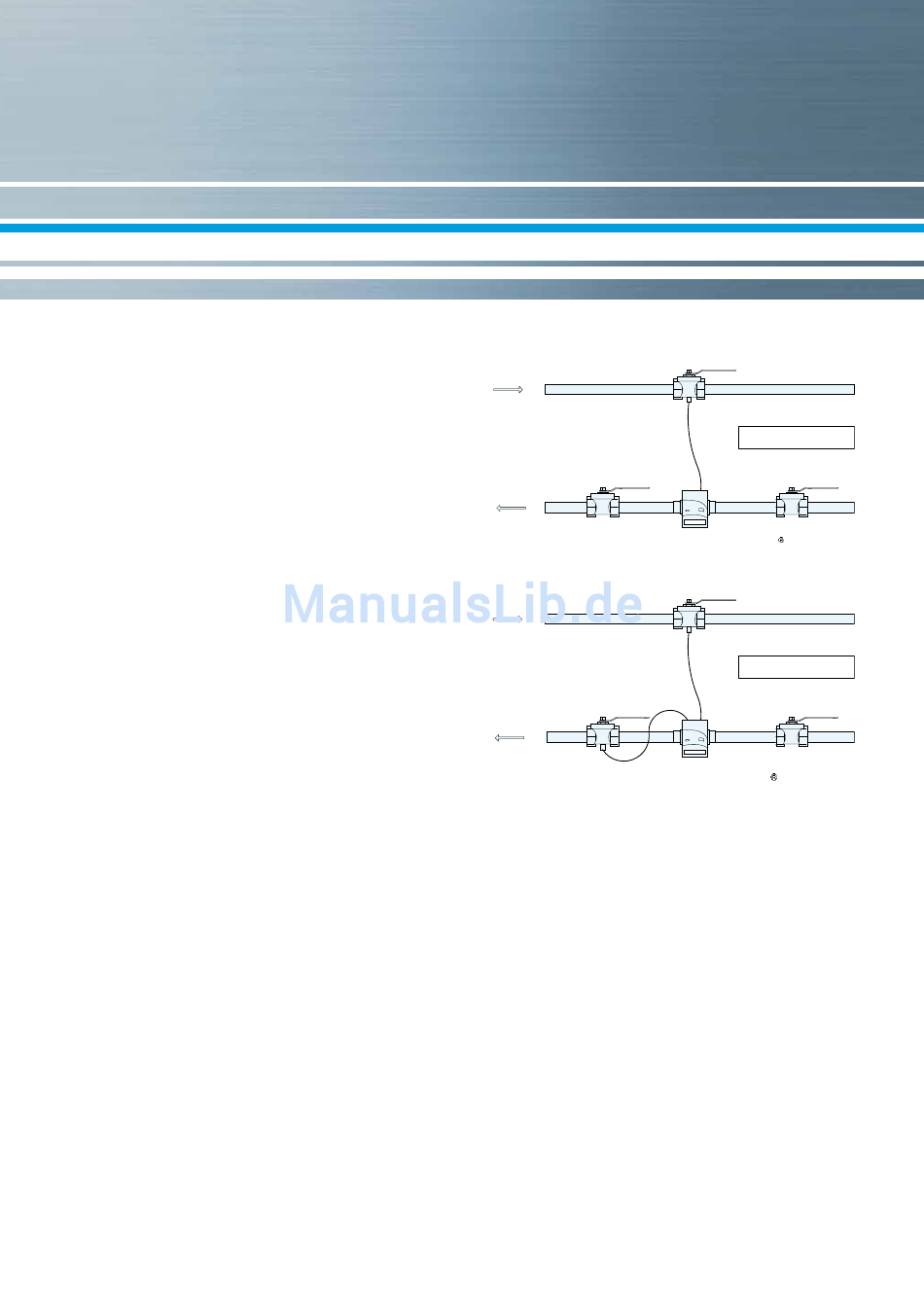

Asymmetrischer Fühlereinbau bei zelsius C5-ISF
Rücklauf
mit RF im Volumenmessteil integriert
Asymmetrischer Fühlereinbau bei zelsius C5-ISF
mit RF im Volumenmessteil integriert
Vorlauf
Vorlauf
Rücklauf
Rücklauf
Symmetrischer Fühlereinbau bei zelsius C5-ISF
Hinweis zum Einbau in Bestandstauchhülsen:
Symmetrischer Fühlereinbau bei zelsius C5-ISF
Der C5 kann in Verbindung mit Bestandstauch-
hülsen entsprechend dem Artikel „Einsatz MID-
konformer Temperaturfühler für Wärmezähler
in Bestandstauchhülsen", veröffentlicht in den
PTB-Mitteilungen 119 (2009), Heft 4, eingesetzt
werden.
Die Regelung hat nach aktuellem Stand den Gel-
tungszeitraum bis 30.10.2016. Für die Identifika-
tion und Kennzeichnung der in Verbindung mit
C5 einsetzbaren Bestandstauchhülsen kann ein
Identifikations- und Kennzeichnungsset bezogen
werden.
Verbraucher
Verbraucher
Verbraucher
Verbraucher
9
