Montage Wärme-/Kältezähler
Anlage vor Montage des Wärmezählers
■
gründlich spülen.
Absperrorgane schließen und Einbaustelle
■
druckentlasten.
Vorhandenen Durchflusssensor / Passstück
■
ausbauen.
Nur neues Dichtmaterial verwenden, Dicht-
■
flächen säubern und auf Beschädigung
kontrollieren.
Neuen Durchflusssensor fließrichtungs- und
■
lagerichtig einbauen.
Rechenwerk des Wärmezählers in die ge-
■
wünschte Ableseposition drehen.
Hinweis: Die besten Messergebnisse werden
bei Einbau mit horizontaler Zifferblattebene er-
zielt! Für Einbausituationen, bei denen der Zäh-
ler dann nur schlecht oder gar nicht ablesbar
wäre, bietet ZENNER die Kombi-Variante mit
abnehmbarem Rechenwerk an. So bleibt der
Zähler bei optimaler Einbausituation des Durch-
flusssensors leicht ablesbar.
Montage Temperaturfühler
Die Montage der Temperaturfühler erfolgt vor-
■
zugsweise symmetrisch direkteintauchend.
Wenn der Rücklauffühler bereits ab Werk im
■
Volumenmessteil montiert ist, darf dieser nicht
entfernt werden. Dies gilt auch für alle Siche-
rungsplomben, welche ab Werk am Gerät an-
gebracht sind.
Die Fühlerkabel sind farblich gekennzeichnet
■
(rot = Vorlauf, blau = Rücklauf).
Die Kabel dürfen nicht geknickt, verlängert
■
oder verkürzt werden!
Die Plombierung der Fühlereinbaustelle am
■
Messgerät darf nicht beschädigt werden.

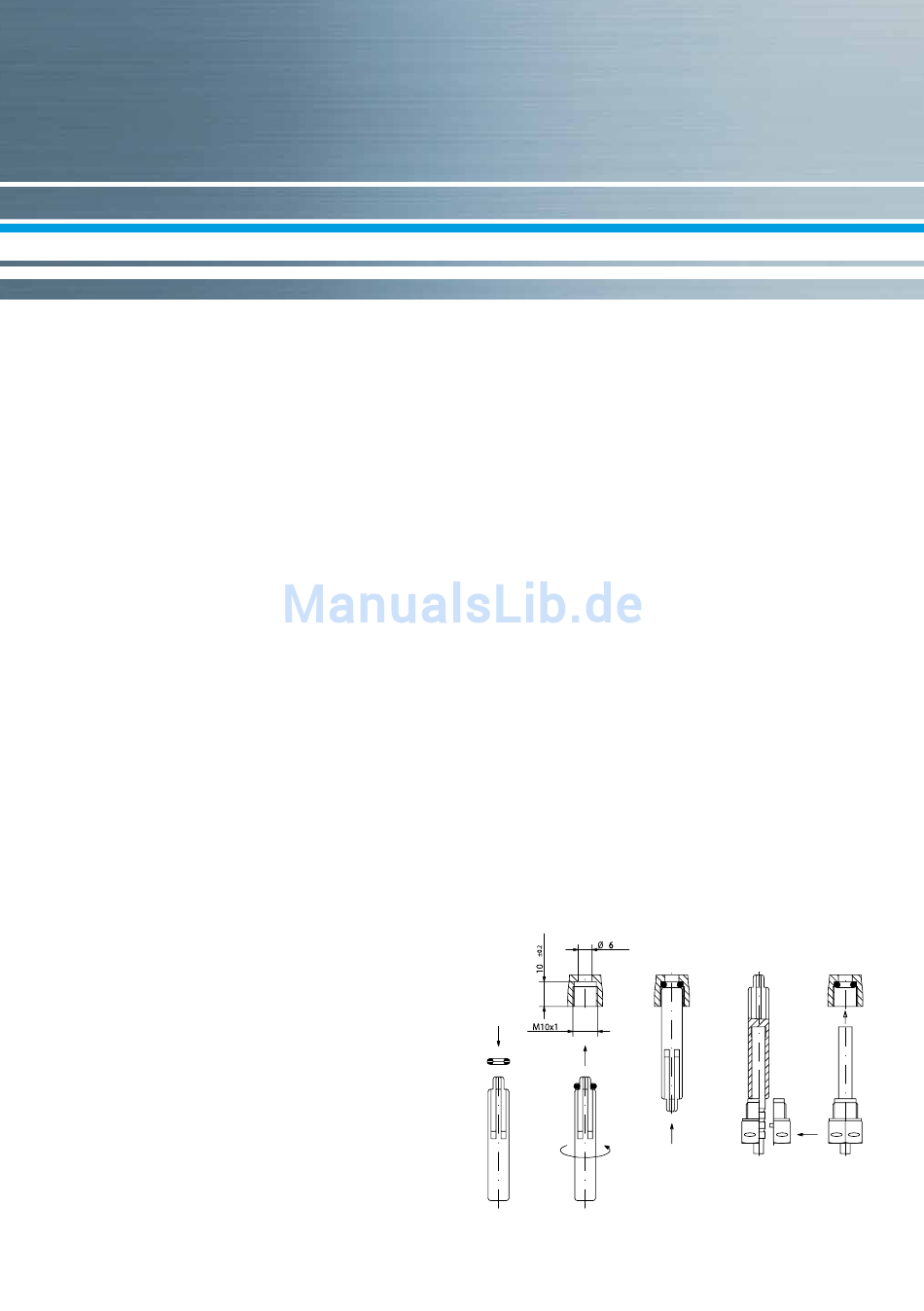

Ggf. vorhandene Verschlussschraube und
■
Dichtung am Kugelhahn vollständig entfernen.
O-Ring auf die Montagehilfe aufstecken (2.
■
O-Ring ist nur als Ersatz gedacht) und unter
leichter Drehbewegung in die Einbaustelle ge-
mäß DIN EN 1434 einsetzen.
Mit dem anderen Ende der Montagehilfe den
■
O-Ring korrekt positionieren.
Die beiden Hälften der Kunststoffverschrau-
■
bung in die drei Aussparungen (Sicken) des
Fühlers einlegen und zusammendrücken.
Montagehilfe als Positionierhilfe nutzen.
■
Montage DF- Adapter
