zelsius
C5-CMF
®
Montage- und Bedienungsanleitung

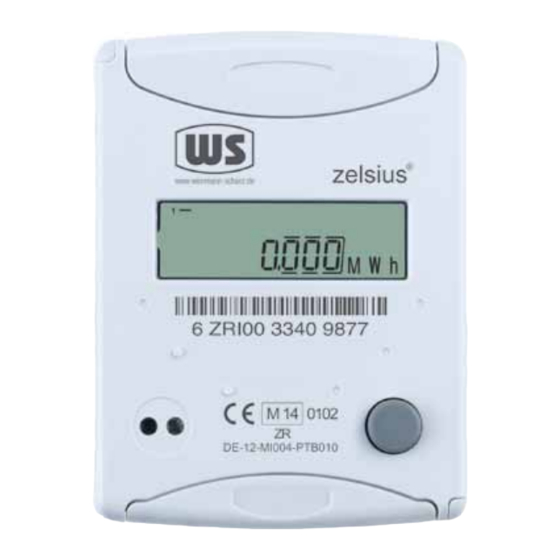

Elektronischer Kompaktwärmezähler
mit Koaxial-Messkapsel (CMF)
optional M-Bus, wM-Bus und 3 Ein-/Ausgängen
q
0,6/1,5/2,5 m
/h
3
p

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WS zelsius C5-CMF

  • Seite 1 zelsius C5-CMF ® Montage- und Bedienungsanleitung Elektronischer Kompaktwärmezähler mit Koaxial-Messkapsel (CMF) optional M-Bus, wM-Bus und 3 Ein-/Ausgängen 0,6/1,5/2,5 m...
  • Seite 2: Mid-Konformitätsbewertung

    Montageanleitung geschäftlichen Verkehr nicht mehr eingesetzt wer- den. Die Regelungen bzw. die Gültigkeitsdauer kön- Allgemeine Hinweise nen in anderen EU Ländern abweichend sein. Mit zelsius ® C5-CMF haben Sie einen der fortschritt- lichsten und modernsten Wärmezähler erworben, Hiermit erklärt ZENNER International GmbH & Co. der derzeit auf dem Markt erhältlich ist.
  • Seite 3: Technische Daten Durchflusssensor Typ Cmf

    Technische Daten Durchflusssensor Typ CMF (Angaben für symmetrischen Einbau des Temperaturfühlerpaares) Nenndurchfluss qp m³/h Maximaldurchfluss qs m³/h Minimaldurchfluss qi horizontal l / h 30 / 60 50 / 100 Minimaldurchfluss qi vertikal l / h 30 / 60 50 / 100 Anlaufwert horizontal ca.
  • Seite 4: Technische Daten Rechenwerk

    Technische Daten Rechenwerk Temperaturbereich °C 0…105 Temperaturdifferenzbereich 3…80 Anzeigebereich LCD 8-stellig + Sonderzeichen Umgebungstemperaturbereich °C 5...55 Minimale Temperaturdifferenz Auflösung Temperatur °C 0,01 Messhäufigkeit ab Werk einstellbar, ab 2 Sek.; Standard 30 Darstellung Wärmemenge Standard MWh; opt. kWh, GJ Datensicherung 1 x täglich Speicherung aller Monatswerte Stichtage über die gesamte Laufzeit...
  • Seite 5: Impulsein- Und Ausgänge (Optional)

    Impulsein- und ausgänge (optional) Bei Geräten mit Impulseingängen ist die Impulswertigkeit im Display abrufbar (siehe Anzeigenübersicht, Ebene 4). Die Impulswertigkeit der Ausgänge ist fest eingestellt und entspricht der letzten Stelle des zugehörigen Anzeigenwerts. Beispiel: Technische Daten I/O Ausgang 1 = Energieausgang Belastung max.
  • Seite 6 Abmessungen Höhe Kompaktvariante: H = 50 mm Höhe Kombivariante (H1+H2): = 65 mm Kompaktvariante H2=25mm Anschlussgrößen Nenndurchfluss m³/h Anschlussweite Einbaulänge AS Rohranschluss " ¾ ¾ Maß X ist abhängig vom verwendeten konzentrischen Volumenmessteil (IST, M60, TE1) Kombivariante...
  • Seite 7 Montageanleitung wahlweise nur mit den in den technischen Da- ten aufgeführten Anschlussschnittstellentypen nach DIN EN 14154-2 eingesetzt werden. Die Allgemeine Hinweise Verwendung von Übergangsstücken oder Adap- Diese Anleitung vor Installationsbeginn sorgfältig bis zum Schluss durchlesen! tereinsätzen ist nicht zulässig. Die Montage darf nur von dafür qualifizierten Fachhandwerkern durchgeführt werden.
  • Seite 8: Montage Wärme-/Kältezähler

    Montage Wärme-/Kältezähler Anlage vor Montage des Wärmezählers gründlich ■ spülen. Absperrorgane schließen und Einbaustelle druck- ■ entlasten. Überströmkappe (2) vom EAS (4) bzw. vorhande- ■ ne Messkapsel ausschrauben. Dichtflächen und Gewinde an Messkapsel und ■ EAS auf Beschädigungen kontrollieren. Alte Profildichtung entfernen, Dichtfläche säubern ■...
  • Seite 9 Die beiden Hälften der Kunststoffverschraubung ■ in die drei Aussparungen (Sicken) des Fühlers einlegen und zusammendrücken. Hierzu Montagehilfe als Positionierhilfe nutzen. ■ Temperaturfühler in die Einbaustelle einsetzen ■ und bis zum Anschlag des Dichtbundes am 12- Kant handfest anziehen (Anzugsmoment 3-5 Nm). Die optional im Durchflusssensor integrierte Tem- ■...
  • Seite 10: Statusanzeigen / Fehlercodes

    Statusanzeigen / Fehlercodes Die Symbole in untenstehender Tabelle zeigen den Betriebszustand des Zählers eindeutig an. Sie erscheinen nur in der Hauptanzeige (Energie)! Eine vorübergehende Anzeige des Warndreiecks kann durch besondere Betriebszustände der Anlage verursacht werden und bedeutet nicht immer eine Gerä- testörung.
  • Seite 11: Wichtige Hinweise

    Ebene 1 Ebene 2 Wichtige Hinweise: Ebene 1 Ebene 1 Ebene 2 Ebene 2 Ebene 3 Ebene 3 Ebene 4 Ebene 4 Die optische Schnittstelle muss vor Auslesung Ebenenwechse Ebenenw des Gerätes mittels Optokopf durch einen Tas- jedem beliebig jedem be punkt heraus e punkt he Wärmeenergie...
  • Seite 12 Ebene 3 Ebene 4 Legende Ebene 3 Ebene 3 Ebene 4 Ebene 4 Taste kurz drücken (S), zum Blät- Ebenenwechsel können Ebenenwechsel können jedem beliebigen Menü- jedem beliebigen Menü- tern von oben nach unten. Nach punkt heraus erfolgen. punkt heraus erfolgen. Fühlerart und Fühlerart und Impulswertigkeit...
