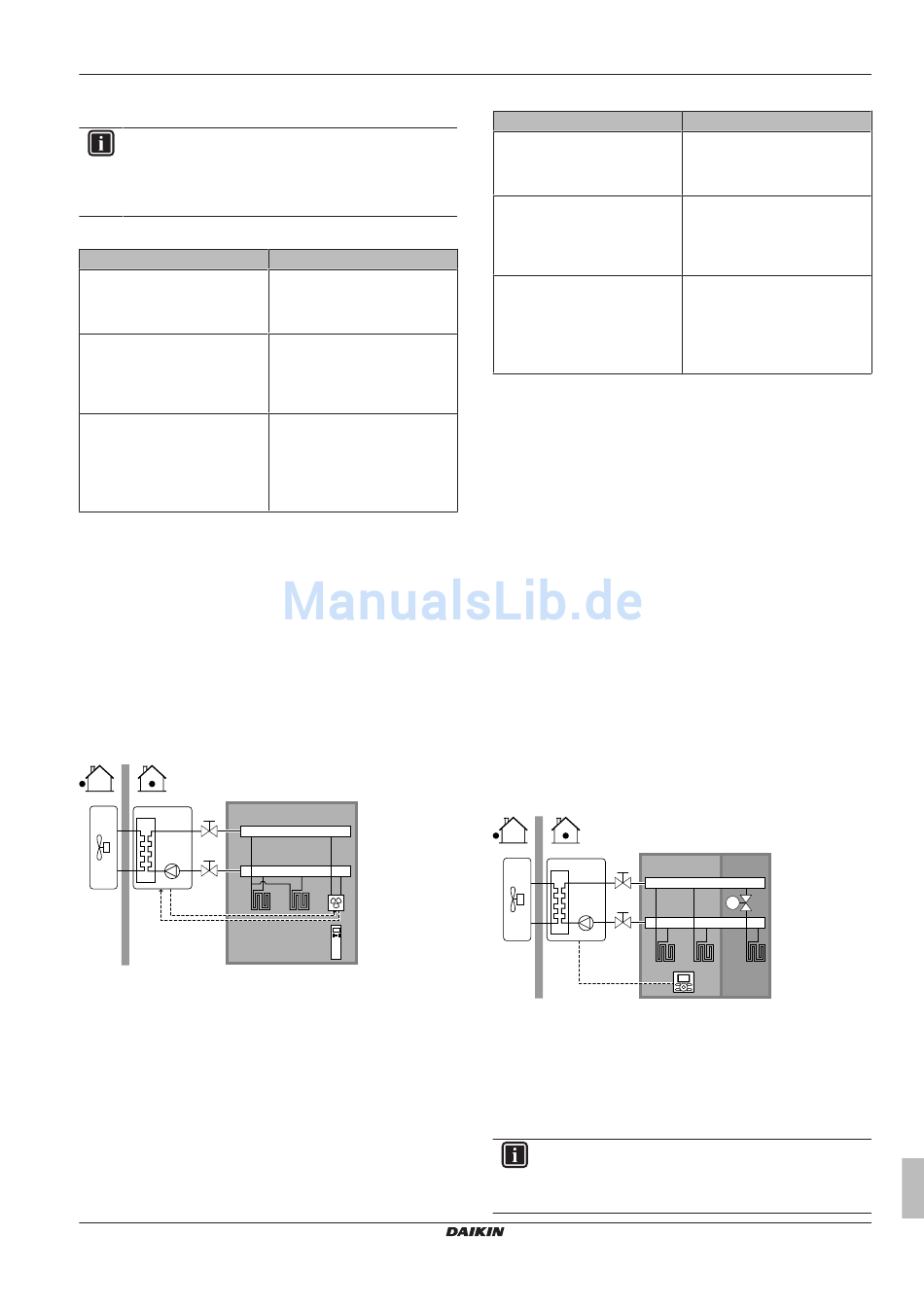

▪ Der Betriebsmodus wird von einem Digitalausgang am Innengerät
(X2M/4 und X2M/3) an die Wärmepumpen-Konvektoren gesendet.
INFORMATION
Stellen Sie bei Verwendung von mehreren Wärmepumpen-
Konvektoren sicher, dass alle das Infrarotsignal von der
Fernbedienung
Konvektoren empfangen.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ #: [2.9]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ #: [4.4]
▪ Code: [7-02]
Externes Raumthermostat für die
Haupt-Zone:
▪ #: [2.A]
▪ Code: [C-05]
Vorteile
▪ Effizienz. Optimale
Vernetzungsfunktion.
▪ Elegant.
Kombination: Bodenheizung + Wärmepumpen-
Konvektoren
▪ Die Raumheizung erfolgt über:
▪ Die Bodenheizung
▪ Die Wärmepumpen-Konvektoren
Einrichtung
A
B
A Haupt-Vorlauftemperaturzone
B Ein einzelner Raum
a Fernbedienung des Wärmepumpen-Konvektors
▪ Die Wärmepumpen-Konvektoren sind direkt mit dem Innengerät
verbunden.
▪ Die Soll-Raumtemperatur wird über die Fernbedienung der
Wärmepumpen-Konvektoren eingestellt.
▪ Das Raumheizungs-Anforderungssignal
Digitaleingang am Innengerät gesendet (X2M/35 und X2M/30).
▪ Der Betriebsmodus wird von einem Digitalausgang am Innengerät
(X2M/4 und X2M/3) an die Wärmepumpen-Konvektoren gesendet.
ERGA04~08DAV3(A) + EHVH04+08S23DAV
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P499573-1 – 2017.12
der Wärmepumpen-
Wert
1 (Externer Raumthermostat):
Der Betrieb des Geräts wird vom
externen Thermostat geregelt.
0 (Einzelne Zone): Hauptzone
1 (1 Kontakt): Wenn der
verwendete externe
Raumthermostat oder der
Wärmepumpen-Konvektor nur
eine Thermo EIN/AUS-
Bedingung senden kann.
Energieeffizienz dank
a
wird an einen
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ #: [2.9]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ #: [4.4]
▪ Code: [7-02]
Externes Raumthermostat für die
Haupt-Zone:
▪ #: [2.A]
▪ Code: [C-05]
Vorteile
▪ Effizienz. Die Bodenheizung bietet in Kombination mit Altherma
LT die beste Leistung.
▪ Komfort. Die Kombination der zwei Heizverteilsysteme bietet
exzellenten Heizkomfort der Bodenheizung.
5.2.2 Mehrere Räume – Eine
Vorlauftemperaturzone
Wenn nur eine Vorlauftemperaturzone erforderlich ist, weil die
der
nominale Vorlauftemperatur aller Wärme-Emittenten identisch ist,
benötigen Sie KEINE Mischventilstation (kostengünstig).
Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage
verwendet wird, in dem alle Räume über dieselben Wärme-
Emittenten verfügen.
Bodenheizung oder Radiatoren –
Thermostatventile
Wenn Sie Räume mit der Bodenheizung oder Radiatoren heizen, ist
es üblich, die Temperatur
Thermostats zu regeln (dies kann entweder die Benutzerschnittstelle
oder ein externes Raumthermostat sein), während die anderen
Räume von so genannten "Thermostatventilen" geregelt werden, die
abhängig von der Raumtemperatur öffnen oder schließen.
Einrichtung
▪ Die Bodenheizung des Hauptraums ist direkt mit dem Innengerät
verbunden.
▪ Die Raumtemperatur des Hauptraums wird von der Bedieneinheit
geregelt, die als Raumthermostat verwendet wird (optionales
Gerät EKRUDAS).
▪ Ein Thermostatventil ist vor der Bodenheizung in jedem der
anderen Räume installiert.
INFORMATION
Bedenken Sie, dass der Hauptraum auch von einer
anderen Wärmequelle geheizt werden kann. Beispiel:
Kamin.
5 Anwendungsrichtlinien
Wert
1 (Externer Raumthermostat):
Der Betrieb des Geräts wird vom
externen Thermostat geregelt.
0 (Einzelne Zone): Hauptzone
1 (1 Kontakt): Wenn der
verwendete externe
Raumthermostat oder der
Wärmepumpen-Konvektor nur
eine Thermo EIN/AUS-
Bedingung senden kann.
des Hauptraums mittels
A
B C
T
a
Referenzhandbuch für den Monteur
