Kranzle K 115 Betriebsanleitung Seite 3

2
Wasser
10

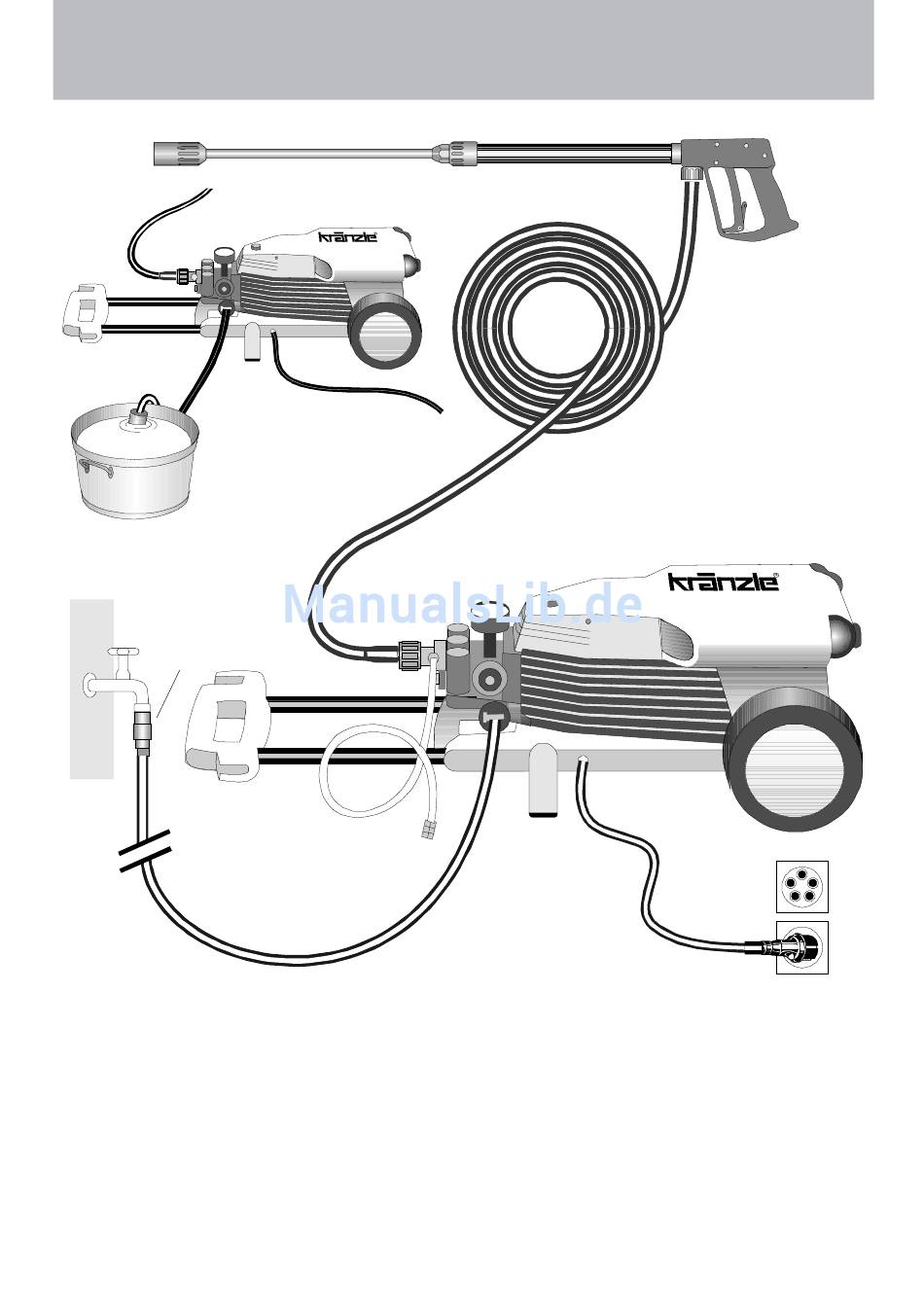

Aufbau
Die KRÄNZLE 115 + 125 + 135 + 155 - Hochdruckreiniger sind fahrbare
Maschinen. Der Aufbau ist aus dem Schema zu ersehen.
Funktion
1 Zulauf Wasseranschluß mit Filter
2 Ansaugschlauch mit Filterkorb
(Sonderzubehör) Best. Nr. 15.038 3
3 Hochdruckpumpe
4 Manometer mit Glyzerinfüllung
5 Druckregelventil-Sicherheitsventil
Beschreibung
9
4
3
6
1
6 Hochdruck-Injektor für Waschmittel
7 Hochdruckschlauch
8 Spritzpistole
9 Wechsel-Strahlrohr mit Regeldüse
10 Rückflussverhinderer (siehe Seite 8)
8
7
5
400 V
230 V
3
