Einführung Übersicht Seriennummer In dieser Betriebsanleitung werden Wilms Luftentfeuchter ab folgender Seriennummer behandelt: 606230852405 Warnhinweis Das Bedienungspersonal hat diese Betriebsanleitung sorgfältig durchzulesen, um die Geräte korrekt betreiben und warten zu können. Die Betriebsanleitung ist vor der erstmaligen Inbetriebnahme vollständig durchzulesen. Um Personen- und/oder Materialschäden zu vermeiden, muss man den korrekten...
Genehmigung von Hans Wilms GmbH & Co KG zulässig. Vorbehalt Hans Wilms GmbH & Co. KG behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und der Betriebsanleitung vorzunehmen. Hans Wilms GmbH & Co. KG, Erftstr. 34, 41238 Moenchengladbach, erklärt unter eigener EU-Konformitätser-...

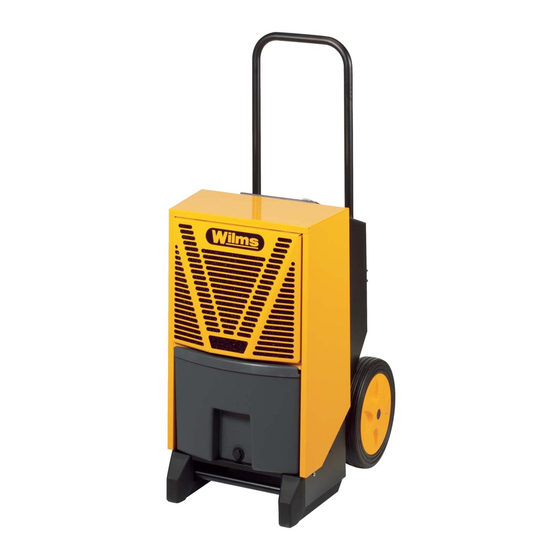

Produkt- und Funktionsbeschreibung Einleitung In diesem Kapitel werden das Modell KT 320 / KT 420 / KT 820 und seine Funktionen beschrieben. Funktionsweise Nachfolgend wird der Luftstrom durch des Entfeuchters den Entfeuchter beschrieben. Veränderung der Luft beim Durchlauf durch den Entfeuchter...
Seite 5
Produkt- und Funktionsbeschreibung Abbildung, Abbildung des Bedienfeldes Display/Bedienfeld Hauptschalter Betriebsstundenzähler Anzeige Abb. 4 Elemente des Beschreibung der verschiedenen Funktionen bzw. Anzeigen Bedienfeldes Element Funktion Hauptschalter Ein-/Ausschalter für Strom Betriebsstunden- Zähler zum Ablesen der Betriebsstunden zähler Anzeigen Symbole und ihre Bedeutung Symbol Leuchtet, wenn …...
Anweisung für Vorbereitung und Transport Einleitung In diesem Abschnitt wird erklärt, wie der Entfeuchter auszupacken und betriebsbereit zu machen ist, und wie das Gerät transportiert werden sollte. Warnhinweis Wurde der Entfeuchter liegend transportiert, muss er vor Inbetriebnahme mind. 1 Stunde senkrecht gestanden haben! Vorgehensweise Beim Auspacken und bei Inbetriebnahme des Entfeuchters ist wie folgt vorzugehen: Stufe...
Seite 7
Anweisung für Vorbereitung und Transport Elektroanschlüsse Das mit Leitung und Stecker ausgestattete Gerät kann an jede Steckdose (230 V, 50 Hz) angeschlossen werden. Diese muss mit einer 10 A-Sicherung oder einer 16 A Automatiksicherung abgesichert sein. Räder Da sich die Räder weit hinten am Gehäuse befinden, kann man das Gerät auch Treppen hinaufziehen, ohne dass das Gehäuse an die Stufen stößt.
Bedienungsanleitung Ein-/Ausschalten Hierbei ist wie folgt vorzugehen: Stufe Tätigkeit Abbildung Einschalten Ventilator und Kompressor starten. Der Schaltknopf Hauptschalter leuchtet betätigen Ventilator und Ausschalten Kompressor stoppen. Der Schaltknopf Hauptschalter leuchtet nicht mehr Leeren des Zum Entleeren des Behälters muss das Gerät nicht abgeschaltet werden, denn dies Sammelbehälters erfolgt automatisch beim Herausnehmen.
Serviceanleitung Übersicht Hinweis Ersatzteile sind ab Seite 18 aufgeführt. Achtung! Vor Wartungsarbeiten am Entfeuchter ist der Netzstecker zu ziehen! Inhalt In diesem Abschnitt werden folgende Punkte behandelt: Thema Siehe Seite Vorsorgliche Wartung 9 - 10 Zubehör Fehlersuche und deren Behebung Service-Vereinbarung Seite 8...
Nachfolgend werden die empfohlenen monatlich und jährlich durchzuführenden Maßnahmen beschrieben. Vertraglich Hans Wilms GmbH & Co. KG bietet einen Vertragsservice an, der Inspektions- und vereinbarter Wartungsmaßnahmen umfasst. Weitere Einzelheiten finden Sie im Abschnitt „Service- Service Vereinbarung” auf Seite 13.
Seite 11
Vorsorgliche Wartung Monatliche Stufe Tätigkeit Inspektion, Die Haube anheben und abnehmen. Die Verdampferfläche mit einer weichen Bürste bzw. einem Staubsauger/Druckluft reinigen. Danach sind Haube und Behälter wieder einzusetzen. Achtung! Stellen Sie sicher, dass der Sammelbehälter wieder ganz eingeschoben ist! Jährliche Dabei ist wie folgt vorzugehen: Inspektion Stufe...
Zubehör Hinweis Weitere Auskünfte über jedes einzelne Zubehörteil können bei Hans Wilms GmbH & Co. KG eingeholt werden. Liste Hier folgt eine komplette Zubehörliste für die KT-Reihe mit Zeichnung, Beschreibung und Bestellnummer: Zubehör Zeichnung Beschreibung KT-Typ Bestellnummer Hygrostat Mit angeschlossenem...
Sicherheitsgründen vorübergehend abgeschaltet hat (elektronische Sicherung) Weitere Lässt sich das Gerät nicht wieder einschalten, sollte ein Wilms Händler / Kundendienst Maßnahmen hinzugezogen werden. Das gilt auch, wenn es zwar läuft, aber kein Wasser abscheidet. Eventuell handelt es sich hierbei um einen Fehler im Kühlkreislauf, der nur durch einen Kältetechniker zu beheben ist.
Zur Sicherstellung des jeweils zufriedenstellenden Betriebes der Geräte bietet Hans Wilms GmbH & Co. KG eine vorbeugende Wartung an. Abhilfe- und Im Falle von Fehlfunktionen des Produktes bietet Hans Wilms GmbH & Co. KG die Notfallreparatur Durchführung von Abhilfe- und Notfallreparaturen der Luftentfeuchter an.
