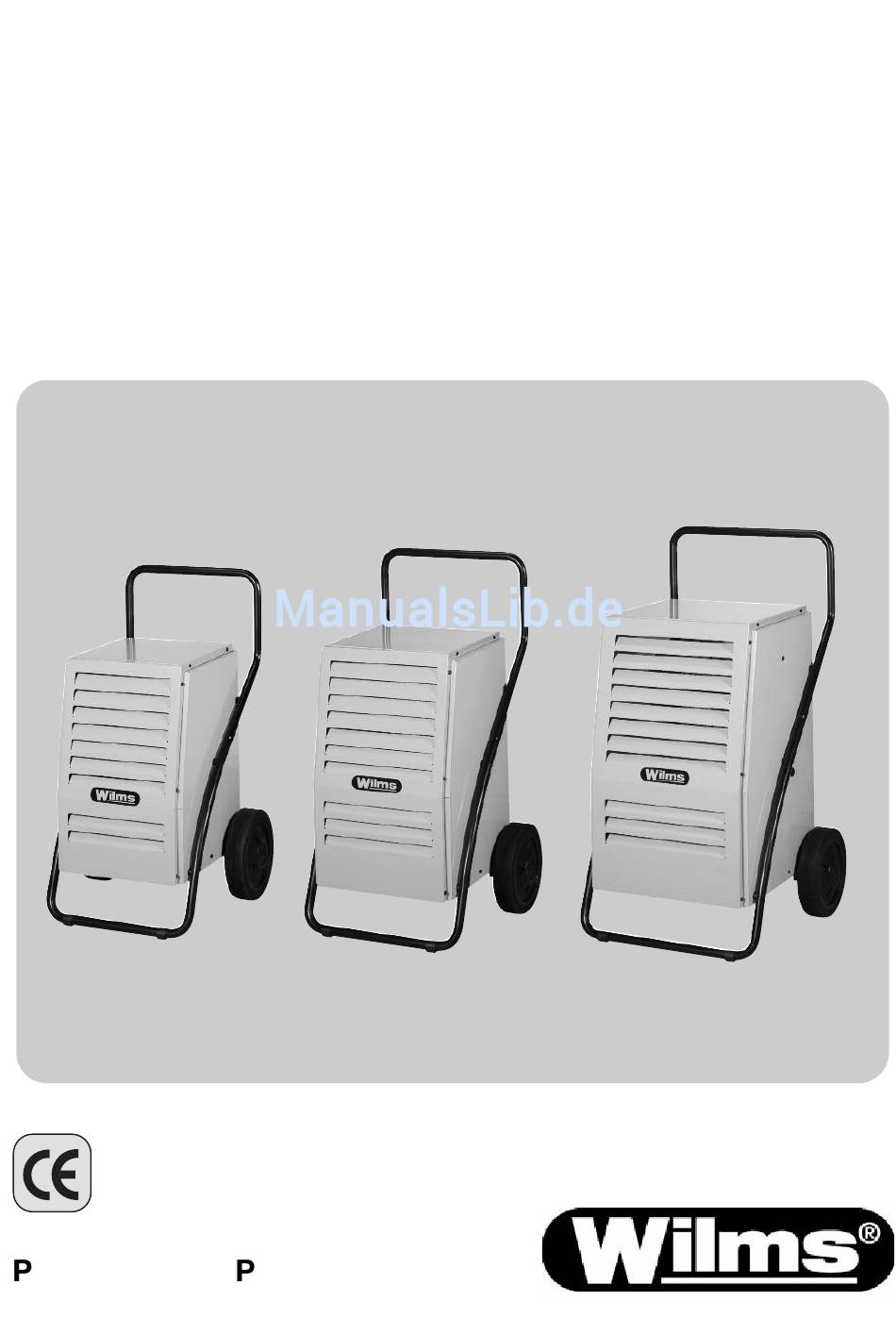

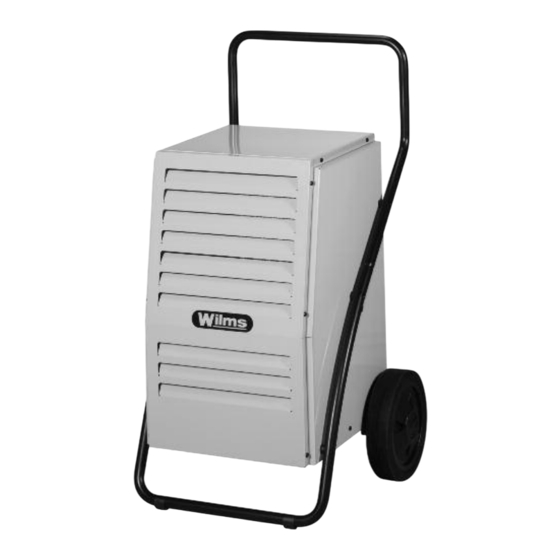

- Seite 1 BetrieBsanleitung Kondenstrockner eco 40 / 60 / 100 erfektion aus rinzip.
- Seite 3 G A R A N T I E Wir garantieren das Gerät gegen Material- und Fabrikationsfehler bei normalem und richtigem Gebrauch entsprechend der Betriebsanleitung für den Zeitraum von zwei Jahren nach Auslieferung. Wir werden eventuelle Mängel, die innerhalb von 24 Monaten nach Lieferung auftreten und die auf Material- und Fabrikationsfehler zurückzuführen sind, nach unserer Wahl kostenlos ersetzen oder reparieren.
-
Seite 4: Inhaltsverzeichnis
Inhaltsangabe Seite Technische Daten Allgemeines Einleitung Sicherheit Funktionsbeschreibung Standort Stromanschluss Installation und Transport Bedienung Steuerung Kondensatablauf Abtauen Arbeitsbedingungen Fehler und deren Behebung Instandhaltung Schaltplan Ersatzteilliste 15 - 23... -
Seite 5: Technische Daten
Technische Daten Typenbezeichnung KT 40 Eco KT 60 Eco KT 100 Eco Arbeitsbereich Feuchte %RF 50-90 %RF 50-90 %RF 50-90 Arbeitsbereich Temperatur 5-32 °C 5-32 °C 5-32 °C Stromanschluss 230 V - 50 Hz 230 V - 50 Hz 230 V - 50 Hz Max. -
Seite 6: Allgemeines
Genehmigung von Hans Wilms GmbH & Co. KG zu- lässig. Vorbehalt: Hans Wilms GmbH & Co. KG behält sich das Recht vor, ohne vor- herige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und an der Betriebsanleitung vorzunehmen. Einleitung Feuchtigkeit ist in vielen Bereichen ein ernstes Problem. -
Seite 7: Sicherheit
Sicherheit Dieses Gerät wurde nach den geltenden Normen hergestellt. Der Kältekreislauf wurde auf Dichtheit überprüft. In der Kapsel des Motor- Kompressors befindet sich eine gewisse Menge Öl für die wartungsfreie Dauerschmierung. Durch eventuelle Schräglage beim Transport wäre es möglich, daß das Öl in das geschlossene Röhrensystem gelangen könnte. Wenn Sie vor Inbetriebnahme ca. -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Der Entfeuchter arbeitet nach dem Kondensationsprinzip. Mittels Ventilator wird die zu entfeuchtende Luft über einen Filter angesaugt und ihr am dahinterliegenden Ver- dampfer Wärme entzogen. Durch die Abkühlung unter den Taupunkt kondensiert auf den Verdampferrohren der in der Luft enthaltene Wasserdampf zu Wassertropfen. Diese werden in einer Kondensatschale aufgefangen und in den Sammelbehälter oder zu einem Abfluss abgeleitet. -
Seite 9: Stromanschluss
Stromanschluss Ihr Entfeuchter wird an 230 V - 50 Hz angeschlossen, Absicherung 16 Amp. Installation und Transport Für die Installation sowie den Transport sind folgende Regeln einzuhalten: Die Luftfilter sowie die Luftschlitze an der Vorderseite müssen frei sein. Bevor Sie das Gerät umstellen, muß dieses ausgeschaltet werden, und der Stecker muß... -
Seite 10: Bedienung
Bedienung des Entfeuchters Das Gerät nur in aufrechter Position einsetzen. Das Gerät in die entsprechende korrekte Steckdose einstecken. Sollte das Gerät abschalten, warten Sie mit dem Neustart ca. 5 Minuten, da dieses das gelegentliche Überhitzen des Kompressors vermeidet. Beachten Sie folgende Regeln für den Einsatz des Luftentfeuchers: Dauerbetrieb (automatisch) Nach dem Transport soll das Gerät für 30 Minuten ruhen. -
Seite 11: Steuerung
Elektrische Steuerung Dieses Gerät ist mit einer elektrischen Steuerung mit entsprechenden Symbolen ausgestattet. Die Bedeutung der Symbole ist wie folgt: Einstellung Der eingestellte Bereich wurde erreicht (falls das Gerät mt einem Hygrostaten arbeitet). Wassertank Der Wassertank ist voll und muss entleert werden. Hohe Tempe- Der Filter ist verschmutzt und muss gereinigt werden, ratur... -
Seite 12: Abtauen
Automatisches Abtauen Während des normalen Betriebes kann sich Eis am Verdampfer bilden. Das Gerät ist mit einem automatischen Abtausystem ausgestattet. Wenn der Temperatursensor Eis meldet, erfolgt die Enteisung wie folgt: Ein Temperatursensor misst die Temperatur an einer bestimmten Stelle des Verdampfers. Ein elektrisches Signal wird zur Steuerung gesendet. -
Seite 13: Fehler Und Deren Behebung
Fehlerursache- und Fehlerbehebung Fehler Ursache Behebung Kein Strom. Gerät anschliessen. Gerät läuft nicht. Schalter nicht eingeschaltet. Schalter einschalten. Voller Tank. Wassertank leeren. Temperatur ist niedriger als +5°C. Gerät nicht effizient, Entfeuchtet Gerät ausschalten. nicht. Temperatur über + 32°C. Kompressor überlastet, schaltet automatisch ab, Gerät ausschalten. -
Seite 14: Instandhaltung
Instandhaltung: Schalten Sie das Gerät komplett aus, bevor Sie Wartungsarbeiten vornehmen. Überprüfen Sie das Elektrokabel in regelmässigen Abständen. Halten Sie das Gerät von Staub frei. Benutzen Sie immer einen reinen Filter, um das Gerät staubfrei zu halten. Den Filter reinigen Sie mit einem Staubsauger, oder waschen diesen mit einem milden Waschmittel aus, dann lassen Sie diesen entsprechend lange trocknen. -
Seite 15: Schaltplan
Elektrischer Schaltplan Phase Neutral Erde Anschlussklemme Hauptschalter Stundenzähler Hygrostat-Steckdose Reedschalter - Wasserkasten Kompressor Ventilatormotor Magnetventil T-Bx Sensor - untere Temperatur T-Alt Sensor - hohe Temperatur T-Amb Sensor - Umgebungstemperatur L-Amb Störungslampe - Temperatur... -
Seite 16: Ersatzteilliste
E R S A T Z T E I L L I S T E KT 40 Eco Pos. Art.-Nr. B E Z E I C H N U N G Menge 3104500 Bodenblech 3104501 Rahmen 3104502 Panel - rechts 3104503 Panel - links 3104504... - Seite 17 E R S A T Z T E I L L I S T E KT 40 Eco Pos. Art.-Nr. B E Z E I C H N U N G Menge 3104540 Sensor Kondensator 3104541 Sensor Verdampfer 3104542 Sensor Umgebungstemperatur 3104543 Schwimmer 3104544...
- Seite 19 E R S A T Z T E I L L I S T E KT 60 Eco Pos. Art.-Nr. B E Z E I C H N U N G Menge 3104560 Bodenblech 3104561 Rahmen 3104562 Panel - rechts 3104563 Panel - links 3104564...
- Seite 20 E R S A T Z T E I L L I S T E KT 60 Eco Pos. Art.-Nr. B E Z E I C H N U N G Menge 3104540 Sensor Kondensator 3104541 Sensor Verdampfer 3104542 Sensor Umgebungstemperatur 3104543 Schwimmer 3104544...
- Seite 22 E R S A T Z T E I L L I S T E KT 100 Eco Pos. Art.-Nr. B E Z E I C H N U N G Menge 3104600 Bodenblech 3104601 Rahmen 3104602 Panel - rechts 3104603 Panel - links 3104604...
- Seite 23 E R S A T Z T E I L L I S T E KT 100 Eco Pos. Art.-Nr. B E Z E I C H N U N G Menge 3104540 Sensor Kondensator 3104541 Sensor Verdampfer 3104542 Sensor Umgebungstemperatur 3104543 Schwimmer 3104544...
