BETRIEBSANLEITUNG
Kondenstrockner
KT 570
CE
Perfektion aus Prinzip.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wilms KT 570

Inhaltszusammenfassung für Wilms KT 570

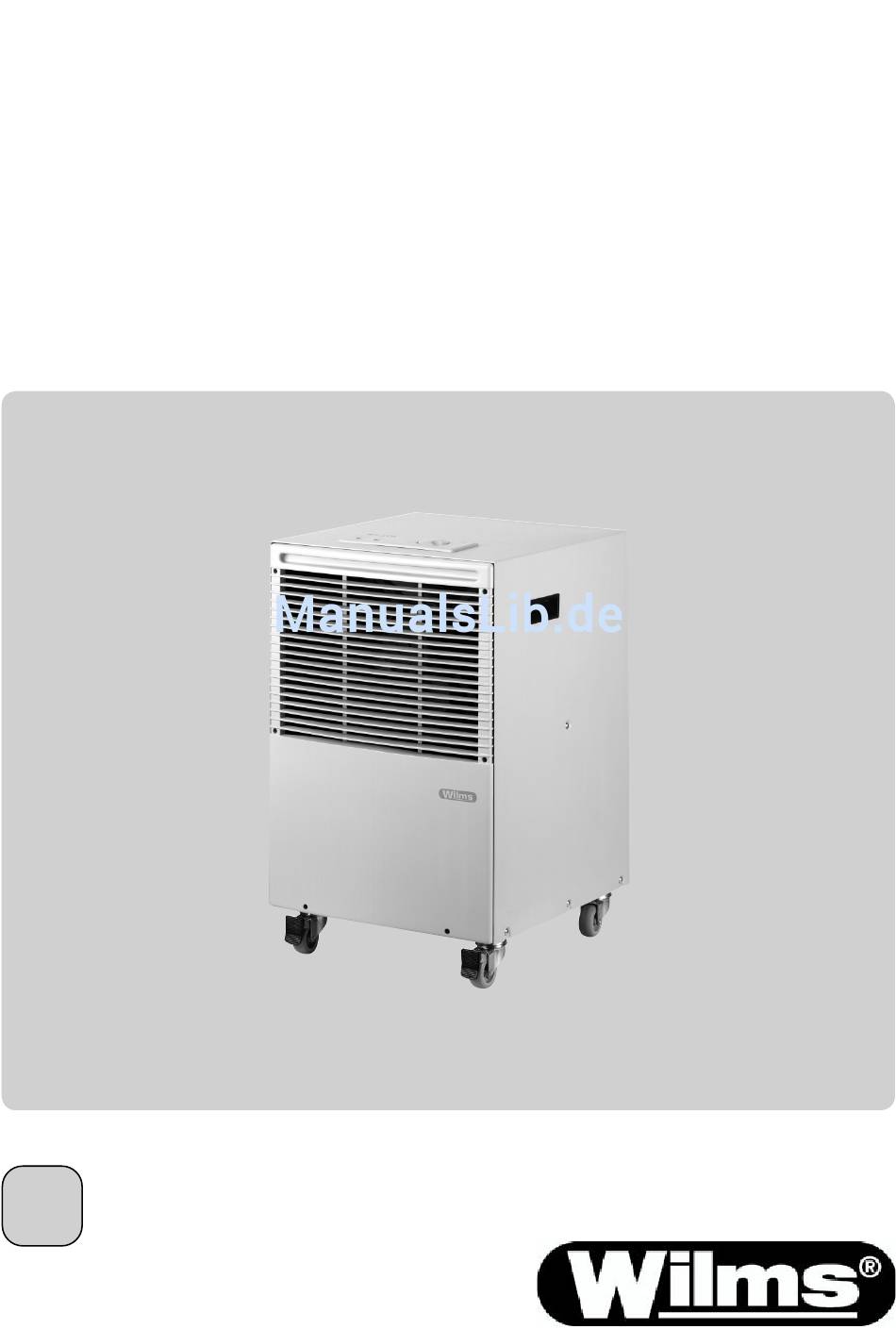

  • Seite 1 BETRIEBSANLEITUNG Kondenstrockner KT 570 Perfektion aus Prinzip.
  • Seite 3 B E T R I E B S A N L E I T U N G KT 570 A C H T U N G ! Nach jedem Transport das Gerät vor der Inbetriebnahme mind. 20 Minuten stehenlassen.

  • Seite 4: Inhaltsverzeichnis

    - 1 - I N H A L T S A N G A B E BETRIEBSANLEITUNG KT 570 Technische Daten Seite Einleitung Seite Sicherheit Seite Funktionsbeschreibung Seite Standort Seite Stromanschluß Seite Schaltpaneel Seite Bedienung des Entfeuchters Seite Bedienung des Feuchtigkeitsreglers (Hygrostat) Seite 10.

  • Seite 5: Technische Daten

    - 2 - TECHNISCHE DATEN Typenbezeichnung KT 570 Arbeitsbereich - Feuchte 30 - 80 % Arbeitsbereich –Temperatur 5 - 32 °C Stromanschluß 230 V - 50 Hz Max. Stromaufnahme 3,25 A Max. Leistungsaufnahme 0,573 kW Entfeuchtungsleistung l/24h bei 20°C 80 % r.F.

  • Seite 6: Einleitung

    - 3 - 2. EINLEITUNG Feuchtigkeit ist in vielen Bereichen ein ernstes Problem. Feuchtigkeit entsteht, wenn der Wasserdampf der Luft mit einer kalten Fläche in Kontakt kommt. Bei Abkühlung des Wasserdampfes findet eine Kondensation statt, wodurch sich Wassertropfen bilden. Feuchtigkeit bildet sich auf jeder kalten Fläche, wie z.B.

  • Seite 7: Standort

    - 4 - Bild 1 5. STANDORT Die von Ihrem Entfeuchter entzogene Menge an Feuchtigkeit hängt vom Standort und vom Feuchtigkeitsgrad des Einsatzortes ab. Auch Witterungsverhältnisse wirken auf die Leistungsfähigkeit des Entfeuchters. Diese wird z.B. bei sehr kaltem Wetter herabgesetzt. Ihr Entfeuchter kann in einem bestimmten Raum aufgestellt werden, wobei nur dieser Bereich entfeuchtet werden soll, oder er kann z.B.

  • Seite 8: Schaltpaneel

    - 5 - 7. SCHALTPANEEL Grüne Lampe: Grüne Lampe leuchtet, sobald Gerät an Steck- dose angeschlossen ist. Der Entfeuchter ist betriebsbereit. Rote Lampe: Lampe leuchtet, wenn der Wasserbehälter voll ist. Kombischalter: Das Gerät wird über diesen Drehschalter eingeschaltet. Gleichzeitig dient dieser Schalter als Hygrostat. 8.

  • Seite 9: Abtauen

    - 6 - 10. ABTAUEN Da bei Temperaturen unter 20°C eine Vereisung des Verdampfers stattfindet , wird diese bei Bedarf durch eine Warmgasenteisung entfernt. Dies bedeutet, dass ein Teil des warmen Gases der Kühlanlage über eine By-pass-Verbindung durch den Verdampfer geleitet wird und das Eis abtaut. Um eine schnelle Enteisung zu ermöglichen, wird der Ventilator bei diesem Vorgang automatisch abgeschaltet.

  • Seite 10: Sicherheit

    Das Gerät darf nur für den vorgesehenen Zweck benutzt werden. Bei Service und Wartung darf die Außenverkleidung (Gehäuse) nur von qualifizierten Fachleuten entfernt werden. Vasen und Behälter mit Wasser dürfen nicht auf dem Entfeuchter abgestellt werden. 16. Schaltplan KT 570...

  • Seite 11: Ersatzteilliste

    - 8 - E R S A T Z T E I L L I S T E KT 570 Pos. Artikel-Nr. Bezeichnung Stück 3101601 Grundplatte 3101602 Halterung 3101603 Halterung für Ventilator 3101604 Wasserbehälter 3101605 Filterhalterung 3101606 Gehäuse Vorderseite 3101607...

  • Seite 12: Explosionszeichnung

    - 9 - 3101058 Ablaufschlauch...
  • Seite 13 - 10 -...
