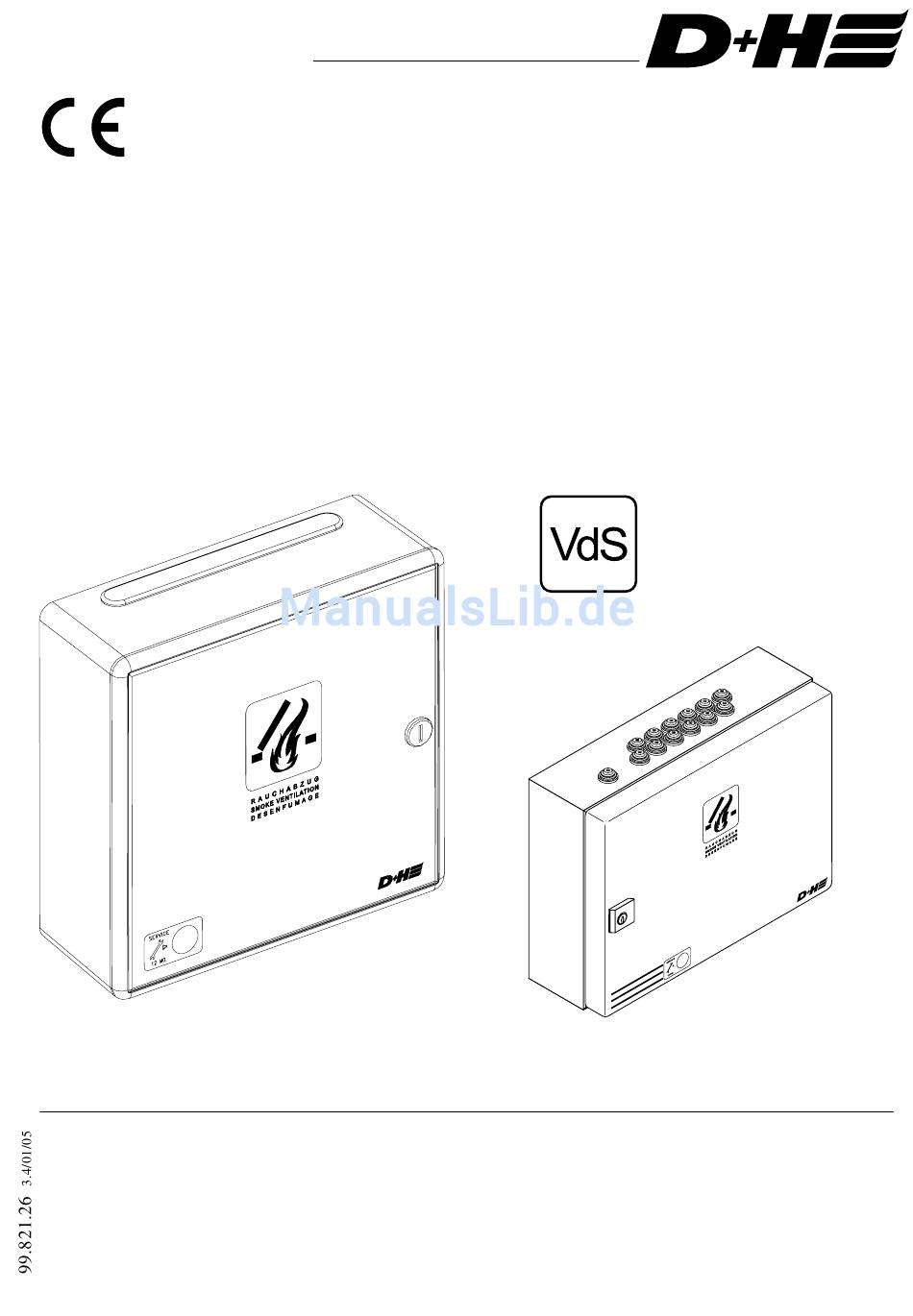

D+H RZN 4402-K Gebrauchsanleitung
Inhaltsverzeichnis
Gebrauchsanleitung
Sicherheitsanlage, schützt Menschenleben und Sachwerte!
Funktionsprüfung einmal jährlich durch einen vom Hersteller
Anschluss, Montage und Funktionsprüfung durch einen
Grüne Kontrolldioden in den Tastern müssen ständig leuchten,
Netzausfall sofort beheben. Notversorgungszeit 72 Stunden.
Garantie
Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie ab belegter Übergabe der Anlage bis
max. 3 Jahre nach Auslieferungsdatum, wenn die Montage bzw. Inbetriebnahme durch
einen von D+H autorisierten Service- und Vertriebspartner durchgeführt wurde.
Bei Anschluss von D+H-Komponenten an Fremdanlagen oder Vermischung von D+H-Pro-
dukten mit Teilen anderer Hersteller erlischt die D+H-Garantie.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254

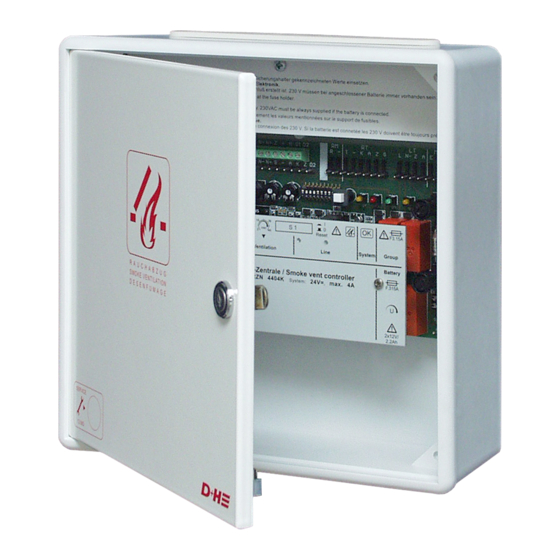

Rauchabzugssystem RZN 4402/04-K
autorisierten Fachbetrieb.
vom Hersteller autorisierten Fachbetrieb.
anderenfalls siehe "Hinweise zur Inbetriebnahme".
RZN 4402-K
RZN 4404-K
Installation
Anerkennungs-Nr.:
G 501002
für RZN 4402-K/ KS
RZN 4402-KS
RZN 4404-KS
Inhaltsverzeichnis
Verwandte Anleitungen für D+H RZN 4402-K
Inhaltszusammenfassung für D+H RZN 4402-K
-
Seite 1: Garantie
D+H autorisierten Service- und Vertriebspartner durchgeführt wurde. Bei Anschluss von D+H-Komponenten an Fremdanlagen oder Vermischung von D+H-Pro- dukten mit Teilen anderer Hersteller erlischt die D+H-Garantie. D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254... -
Seite 2: Inhaltsverzeichnis
Gerätehersteller autorisierte Fachfirma. Wartung ............. 2 Prüfplakette erneuern, Kontrollbuch führen. Einleitung ..........3 Systemübersicht ........4 Es ist jeweils die aktuelle D+H Wartungsan- Einbau Gehäuse ........5-6 leitung maßgebend. Ansicht Grundplatine RZN 4402/04-K ..7 Ein von D+H autorisierter Fachbetrieb erhält Antriebe und Rauchabzugstaster .... -
Seite 3: Einleitung
Gemäß VDE 0833 müssen Akku´s der Notstromversorgung (Bleiakkumulatoren) halbjähr- lich durch eingewiesene Personen überprüft und jährlich durch Fachfirmen gewartet werden (siehe auch DIN VDE 0108 Teil 1 Abs. 9.1.1). Für die in den D+H RWA-Anlagen eingesetzten Akkutypen müssen VdS-Zulassungen vorliegen und von D+H für den Einsatz in den RWA-Anlagen freigegeben sein. -
Seite 4: Systemübersicht
Systemübersicht Antriebsgruppe Akustische+ optische Alarmmittel* 230V / 50Hz Melde- Netzversorgung tableau* Melde- konakte* Wind- Steuerkontakt von Regen- Fremdanlage* Geber* Rauchabzugstaster Rauch- oder Lüftungstaster (min. 2 Stück) Temperatur Melder* * optionale Funktionserweiterung (Separate Komponenten. Nachrüstbar!) 4/20 RZN 4400-K Rev.:3.4... -
Seite 5: Einbau Gehäuse 1
Einbau Gehäuse 1 5/20 RZN 4400-K Rev.:3.4... -
Seite 6: Piktogrammerklärung
Einbau Gehäuse 2 Piktogrammerklärung Zentrale geschützt und für Wartung gut RWA - Alarm zugänglich in Antriebsnähe montieren. Zentrale O.K. AP-Montage: Sicherung Motor 1. Kabelabdeckung abnehmen Netz vorhanden 2. Gehäusewanne mit 4 Schrauben an der Wand befestigen Lüftungstasterfunktion "AUF" UP-Montage Lüftungs- / RWA - Tasterfunktion "ZU" (nicht Hohlwandmontage): Ladespannungsregler 1. -
Seite 7: Ansicht Grundplatine Rzn 4402/04-K
Ansicht Grundplatine (RZN 4402/04-K) 7/20 RZN 4400-K Rev.:3.4... -
Seite 8: Antriebe Und Rauchabzugstaster
Farben (blau, gelb, rot) gefordert Die berechneten RWA-Öffnungsgrößen werden. müssen jeweils mit der zuständigen Wenden Sie sich an Ihren D+H-Partner. Brandschutzbehörde abgestimmt werden. Bei Fensterflügeln, die nach Innen öffnen ist zu beachten, dass diese nicht in Flucht- oder Rettungswege hineinragen und diese be- hindern. -
Seite 9: Leitungsverlegeplan
Schutzkappe über Netzklemme auf Zentra- len Grundplatine stecken. Anschlusskabel: NYM-I 3x1.5 Lüftungstaster 24V= (z.B. LT43) Anschlusswert: RZN 4402-K = 60 VA ca. 1,2 über OKFF (bei UP RZN 4404-K = 120 VA bauseits 55mm UP - Dose) Schwachstromleitungen Brandmelder 24V= (z.B. -
Seite 10: Kabel Für D+H-Rwa-Systeme
MLAR. sind keine Typenbezeichnung für diese Kabel angeben. Erfragen Sie diese bitte bei Ihrem D+H Partner. Leitungslängen und Querschnitte: Die angegebenen Aderzahlen und Querschnitte beziehen sich nur auf die benötigten Leitungen. Bei Verwendung einer Leitung mit Schutzleiter (grün/ gelb) wird dieser nicht mitgezählt und darf nicht beschaltet werden. -
Seite 11: Standardanschluss Mit Rt
Sind zum Transport in der Zentrale angeklemmt. Dort entnehmen und gemäß Plan an- schließen. Ist kein Brandmelder oder Fremdansteuerung vorhanden, müssen die End- widerstände an Klemme RM 1,2 verbleiben. ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (siehe S.16). 11/20 RZN 4400-K Rev.:3.4... -
Seite 12: Parallelanschluss Von Rwa-Tastern - Rt
Parallelanschluss von RWA-Tastern - RT 42 12/20 RZN 4400-K Rev.:3.4... -
Seite 13: Standardanschluss Mit Rt 43-H/-N
Sind zum Transport in der Zentrale angeklemmt. Dort entnehmen und gemäß Plan an- schließen. Ist kein Brandmelder oder Fremdansteuerung vorhanden, müssen die End- widerstände an Klemme RM 1,2 verbleiben. ** Brandmelder Es dürfen nur D+H-System zugelassene Melder verwendet werden (Siehe S.16). 13/20 RZN 4400-K Rev.:3.4... -
Seite 14: Anschluss Von 2 Rwa-Tastern - Rt 43-H/-N
Anschluss von 2 RWA-Tastern - RT 43-H/-N Rauchabzugstaster Rauchabzugstaster RT 43-H RT 43-N 10kW 10kW RM / RT RZN 4402/ 04-K * bauseitige Rangierverbindung 14/20 RZN 4400-K Rev.:3.4... -
Seite 15: Parallelanschluss Von 2 X 2 Rwa-Tastern - Rt 43-H/-N
Parallelanschluss von 2 x 2 RWA-Tastern - RT 43-H/-N 15/20 RZN 4400-K Rev.:3.4... -
Seite 16: Anschluss Mehrerer Brandmelder
Anschluss mehrerer Brandmelder Linie 180R 180R 180R erster Brandmelder zweiter bis vorletzter letzter Brandmelder Brandmelder Anschluss eines Brandmelders Linie 180R einziger Brandmelder Bei Verwendung von Linienschaltungen mit 2-Melder-Abhängigkeit darf der Widerstand nicht eingesetzt werden! Anschluss von Haftmagneten an RZN 4400-K Haftmagnete 24V (max. -
Seite 17: Anschlussbeispiele
Anschlussbeispiele Anschluss bei Leitungsabzweig: Zentrale Abzweigdose Abzweigdose Versorgungsadern Mot a / Mot b zweigen parallel ab, Überwachung wird durch alle Kabel bis zum Gruppenende durch- geschleift. weitere Abzweige Abzweigdose gleichartig schalten am Motor Abzweigdose am Motor Beispiel 1: 1 Strang Einfache, aber für Spannungsabfall ungün- M M M stige Verlegung: Alle Antriebe an einer Lei-... -
Seite 18: Anschlusspläne
Hinweise zur Inbetriebnahme Zum Einschalten der RWA-Zentrale folgende Sicht- und Funktionsprüfungen durchführen. Bei Teil- oder unvollständigen Anschluss von Kompo- nenten ist mit Funktiosstörungen zu rechnen. Alle Kabel nein angeschlossen? Folgende Anschlüsse überprüfen: Netz 230V, Antriebe, RT-Taster, ggf. Brandmelder und Lüftungstaster Siehe Leitungsverlege- und Anschlusspläne Seiten 9 und 11-14. -
Seite 19: Kodierung Linie Und Gruppe
Kodierung der Linie und Gruppe Mit dem Dipschalter (S1) auf der Grundplatine lassen sich folgende Funktionen einstellen. Dipschalter 1 auf ON = AUF-Laufzeitbegrenzung. Mit dem Potentiometer kann die Laufzeit in Auf-Richtung begrenzt werden. Wird der Lüftungstaster in Auf-Richtung betätigt, läuft der Antrieb solange die Laufzeit eingestellt ist. Dipschalter 2 auf ON = Lüftungszeitbegrenzung. -
Seite 20: Überprüfung
Wenn Dipschalter 4 und 5 auf ON schließt melderprüfgerät, ersatzweise mit Zigaretten- Gruppe selbsttätig. Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, 20/20 RZN 4400-K Rev.:3.4 auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG.
