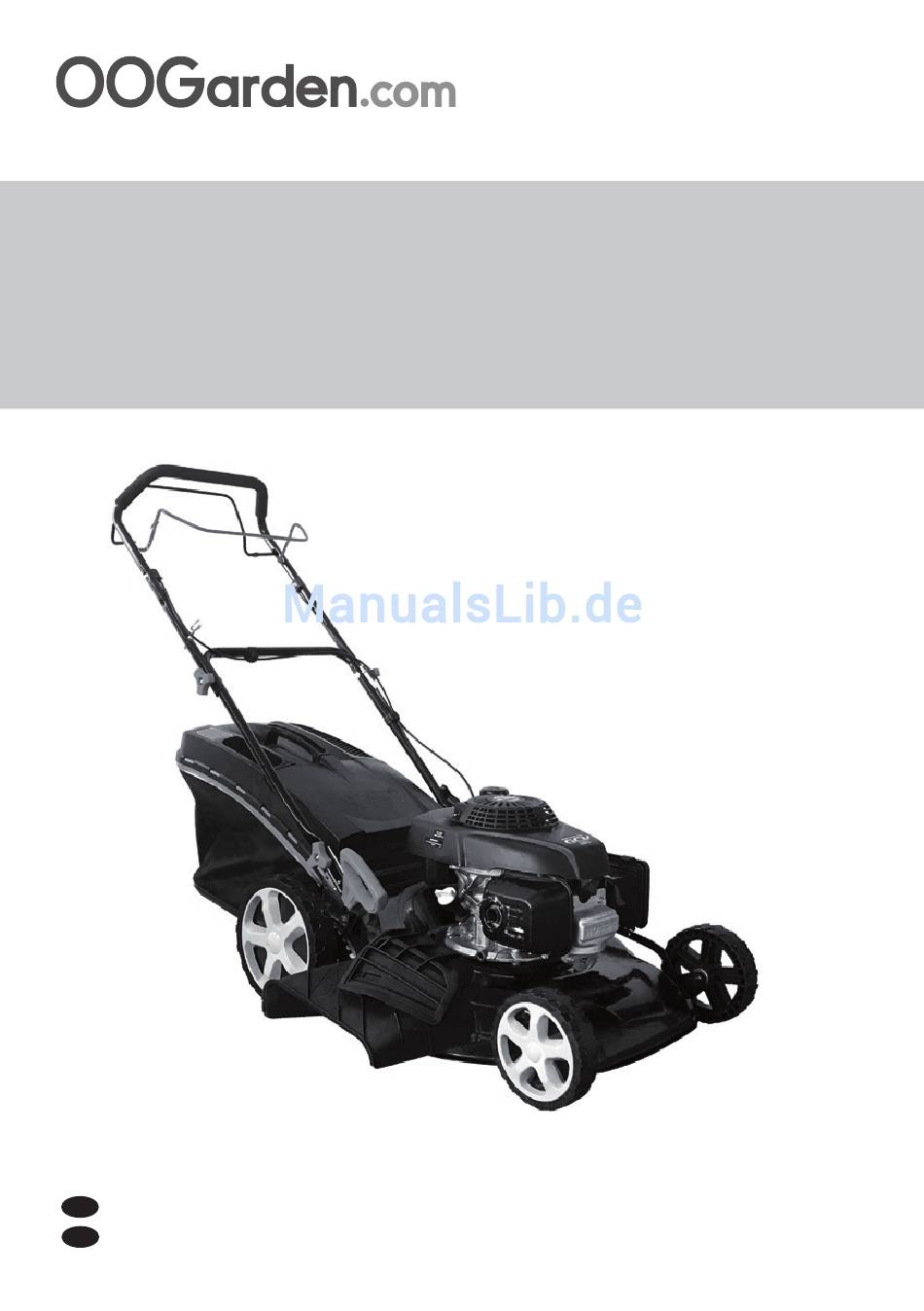

- Seite 1 T51T-160HAML 0454-0006 Notice de montage et informations à lire et à conserver ..............2 Gebrauchsanleitung- sorgfältig lesen und aufbewahren .............. 24...
- Seite 3 1. FR...
- Seite 29 2. DE...
-
Seite 30: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, OOGarden – 15B rue de la Résistance, 01 500 Ambérieu en Bugey – France, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. -
Seite 31: Seriennummer
Bitte die Seriennummer wie unten aufgeführt ermitteln: T51T-160HAML 25-80 160cc 3,3 kW 62 L 0,93 L 32,8 kg HG51SMH-GCV160 / 0454-0006 Made in China Importé par OOGarden France FR-01500 Ambérieu-en-Bugey Année de Production - Fertigungsjahr : 2018 Manuel utilisateur Bedienungsanleitung 0454-0006 21 x 30 mm... - Seite 32 Inhaltsverzeichnis EINLEITUNG ........................26 I. Die ersten Schritte ..............27 1. Warn- und Sicherheitshinweise ............27 2. Gerätebeschreibung ................ 32 3. Montageanweisung ................ 33 II. Anleitung für Anwendung und Wartung ......... 35 1. Anwendungshinweise ..............35 2. Pfl ege und Wartung ............... 38 III.
-
Seite 33: Einführung

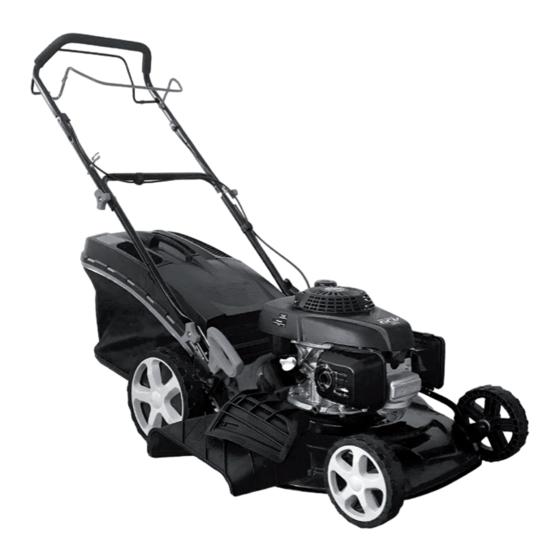

Einführung Dieses Gerät, mit der Bezeichnung Handgeführter Benzin-Rasenmäher für gehende Bedienperson, ist für die Aufgabe entwickelt worden, Rasen in privaten Bereichen zu schneiden und aufzufangen. Dieses Gerät ist nicht für professionelle Anwendungen geeignet. Das Schneiden des Rasens erfolgt durch eine sich horizontal drehende Schneide-Klinge, die durch einen Benzinmotor angetrieben wird. -
Seite 34: Die Ersten Schritte
I. DIE ERSTEN SCHRITTE 1. WARN- UND SICHERHEITSHINWEISE DIE NICHT-EINHALTUNG DER IN DIESEM HANDBUCH ENTHALTENEN ANWEISUNGEN KANN SCHWERE VERLETZUNGEN HERVORRUFEN UND/ODER IHR GERÄT BESCHÄDIGEN. Zum besseren Verständnis sind in dieser Anleitung folgende Symbole enthalten: Das Symbol ‘WARNUNGEN’ weist auf Handlungen und Verhaltensweisen hin, durch welche gefährliche Situationen entstehen können oder auf den zu vermeidenden Kontakt mit den gefährlichen Teilen der Maschine, die schwere Verletzungen zur Folge haben können. - Seite 35 Achtung ! Öl für 4-Takt-Motor vor der ersten Inbetriebnahme einfüllen. Ölstand nur auf ebenem Boden überprüfen. Lassen Sie die Bedienhebel für Motor und Bremse los, um die Drehung des Schneidwerkzeuges zu stoppen. Die Zugstange des Motors runterdrücken, um den Rasenmäher vorwärts zu bewegen KEEP HANDS AND FEET AWAY Gefahrenzone.
-
Seite 36: Vor Der Ersten Anwendung
VOR DER ERSTEN ANWENDUNG • Lesen Sie unbedingt die Betriebsanweisung bevor Sie den Rasenmäher das erste Mal einsetzen, • Lassen Sie auch keine anderen Personen an Ihren Rasenmäher, bevor auch diese die Betriebsanleitung gelesen haben, • Kinder dürfen auf keinen Fall den Rasenmäher benutzen, •... -
Seite 37: Vor Dem Start Ihres Rasenmähers
VOR DEM START IHRES RASENMÄHERS • Vergewissern Sie sich, dass Schneidwerkezug und Befestigung am Motorenblock in einwandfreiem Zustand sind. Sollten Sie feststellen, dass die Befestigungsschraube der Klinge beschädigt ist, dann ist ein Austausch derselben vor Inbetriebnahme des Rasenmähers notwendig. • Vergewissern Sie sich, dass die Bedienhebel Ihres Rasenmähers nicht blockiert sind und bei Loslassen in ihre Grundposition gehen ;... -
Seite 38: Umweltschutz
Löcher befi nden, • Halten Sie beim Bewegen mit Ihrem Rasenmäher dessen Geschwindigkeit ein. Gehen Sie nicht schneller als der Rasenmäher und rennen Sie nicht, • Es ist unbedingt erforderlich, dass Sie die Drehbewegung des Schneidewerkzeuges durch Loslassen des Bedienhebels abschalten, wenn Sie durch Bereiche ohne Grasbewuchs gehen oder Hindernisse zu überwinden haben, •... -
Seite 39: Gerätebeschreibung
2. GERÄTEBESCHREIBUNG Lenker 10. Schneidwerkzeug-Gehäuse Motor-Brems-Hebel 11. Vorderrad Öleinfüllverschluss 12. Hinterrad Untere Lenkstange 13. Zentraler Einstellhebel für die Schnitthöhe Kraftstofftank-Deckel 14. Grasfangbehälter Motor 15. Obere Lenkstange Startergriff 16. Zughebel Zündkerzenanschluss 17. Seitlicher Entladungsdefl ektor Auspuff... -
Seite 40: Montageanweisung
3. MONTAGEANWEISUNG Lesen Sie bitte diese Betriebsanleitung komplett durch, bevor Sie versuchen, Ihren neuen Rasenmäher zu montieren und in Betrieb zu nehmen. AUFTEILUNG KARTONS Ihr Produkt wird in 2 Paketstücken wie folgt geliefert: Paket 1/2 Haupt-Gehäuse des Rasenmähers mit oberem Lenker Paket 2/2 Fangbehälter, untere Lenkstangen, 4 Muttern und 4 Flügelschraub- Befestigungen für den Lenker, Anleitung, Verschluss-Teil für... -
Seite 41: Montieren Der Unteren Lenkstange
Das Gerät wird ohne Öl und ohne Benzin im Tank ausgeliefert. Dieses Gerät wurde im Herstellerwerk zusammengebaut und getestet. Seien Sie vorsichtig, dass beim Aufklappen der Lenkstangen keine Kabel geknickt werden. MONTIEREN DER UNTEREN LENKSTANGE Befestigen Sie den unteren Lenker mit den Muttern und den Schnellspannern am Rahmen des Mähers. MONTIEREN DER OBEREN LENKSTANGE •... -
Seite 42: Anbringen Des Grasfangbehälters
ANBRINGEN DES GRASFANGBEHÄLTERS Vorsicht: Vergewissern Sie sich, dass der Motor nicht gestartet ist. Heben Sie die hintere Haube an. Lokalisieren Sie die beiden Haken an denen der obere Bereich des Grasfangbehälters befestigt wird. Bringen Sie den Grasfangbehälter so an, dass sich der obere Teil in die Haken einhängt, und der untere Teil auf dem Gehäuse des Rasenmähers aufsitzt. -
Seite 43: Anbringung Des Seitlichen Auswurfs
ANBRINGUNG DES SEITLICHEN AUSWURFS WICHTIGER HINWEIS ! Vergewissern Sie sich, dass der Motor nicht läuft Um den seitlichen Auswurf benutzen zu können, muß zuerst das Mulch-Kit eingebaut werden Drücken Sie die Taste, um den Seitenschutz zu lösen Heben Sie den Seitenschutz an Seitenableitblech einsetzen und Seitenschutz lösen... -
Seite 44: Anleitung Für Anwendung Und Wartung
II. ANLEITUNG FÜR ANWENDUNG UND WARTUNG 1. ANWENDUNGSHINWEISE HINZUFÜGEN VON ÖL VOR DEM START DES MOTORS Der Ölstand ist vor jeder Anwendung zu prüfen und falls erforderlich, ist Öl aufzufüllen. Zu verwenden ist Öl vom Typ SAE 10W/30 für 4-Takt Motoren. Das Füllvermögen beträgt maximal 400 ml. A: Deckel des Öltanks ARBEITSWEISE DES MOTORS So starten Sie den Rasenmäher:... - Seite 45 Niemals Öl oberhalb der Maximalanzeige auffüllen, da es sonst beim Start zu einer starken Rauchentwicklung kommt. Vergewissern Sie sich, dass der Rasenmäher auf ebener Fläche steht. Nehmen Sie den Ölstab heraus und füllen Sie Öl ein (400ml). Führen Sie den Ölstab wieder ein und prüfen Sie die Füllhöhe. •...
-
Seite 46: Starten Des Motors
STARTEN DES MOTORS Bevor Sie den Motor starten, vergewissern Sie sich, dass die Zündkerze richtig angebracht ist uns ausreichend Benzin und Öl vorhanden ist. HINWEIS : Aufgrund der Motor-Schutz-Verkleidung kann es sein, dass während der ersten Anwendungen etwas Rauch entsteht. Dies ist normal. ANHALTEN DES MOTORS •... -
Seite 47: Pflege Und Wartung
• Setzen Sie den Rasenmäher niemals ein, wenn Teile abgenutzt oder beschädigt sind. Beschädigte Teile dürfen nicht instandgesetzt werden. Wenden Sie sich an den Kundendienst OOGarden, um Originalersatzteile zu erhalten, die eine absolute Passgenauigkeit und Sicherheit garantieren. • Für alle Einstell- und Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, wenden Sie sich an den Kundendienst OOGarden. -
Seite 48: Wechsel Der Schneidklinge
• Zum Handhaben der Schneidklinge tragen Sie Schutzhandschuhe, um Schnittverletzungen vorzubeugen. • Das Schärfen und Auswuchten der Klinge ist durch einen Fachmann durchzuführen. • Überprüfen Sie zwischen jedem Einsatz, dass die Schutzvorrichtungen (Auffangbehälter, Spritzschutz an den Seiten und hinten) nicht beschädigt sind. Wenn das der Fall ist, sind diese Teile vor dem nächsten Mähvorgang auszutauschen. -
Seite 49: Die Zündkerze
ÖLWECHSEL Führen Sie den Ölwechsel auf ebenem und waagerechtem Boden durch, wobei Sie sich vorher vergewissern müssen, dass der Benzintank zu dem Zeitpunkt praktisch leer ist. Starten Sie den Rasenmäher und lassen Sie den Motor einige Augenblicke drehen, damit das Öl für den Wechsel weniger dickfl... -
Seite 50: Der Luftfilter
DER LUFTFILTER Für die Instandhaltung des Luftfi lters bitte auf die Hinweise in der Bedienungsanleitung des Motors zurückgreifen. • Entnehmen Sie die Abdeckung des Luftfi lters indem Sie die auf der Haube befi ndliche Schraube lösen. • Wenn erforderlich, wechseln Sie das Filterelement oder reinigen Sie es. -
Seite 51: Technische Unterstützung
III. TECHNISCHE UNTERSTÜTZUNG 1. PROBLEME UND LÖSUNGEN MOTOR SPRINGT NICHT AN MÖGLICHE URSACHEN ABHILFE Kein Benzin Benzin auffüllen Schlechter Kraftstoff, Maschine 1. Kraftstoff überprüfen wurde ohne Kraftstoffentleerung Tank und Vergaser entleeren und gelagert, schlechter Kraftstoff wurde frischen Kraftstoff auffüllen aufgefüllt Zündkerze defekt, verschmutzt, oder Zündkerze austauschen falscher Elektrodenabstand... -
Seite 52: After Sales Service Und Garantien
• Per Email: kontakt@oogarden.com • Per Telefon: 0698 - 679 8011 • Per Brief: OOGarden, After Sales Service Germany, 924 rue de la Outarde, ZA en Beauvoir, 01500 Château Gaillard, France. • Wenn Sie Ersatzteile benötigen, nehmen Sie bitte diese Anleitung, um uns die Nummer des entsprechenden Teiles anzugeben. -
Seite 53: Technische Daten
3. TECHNISCHE DATEN Explosionsansicht des Produktes und Nummerierung der Teile... - Seite 54 TECHNISCHE DATEN Nennleistung 3,3 kW Maximale Geschwindigkeit des Motors(Drehzahl) 2800 tr/min Gewicht der Maschine bei leeren Tanks und Standardkonfi guration 32,8 kg Schnittbreite 51 cm A-bewerteter äquivalenter Emissionsschalldruckpegel am Bedienplatz, gemäß ISO 84,5 dB (A) 5395-1 :2013, Anhang F Messunsicherheiten 3 dB (A) Angabe des garantierten Schallleistungspegels in dB(A) 98 dB (A)
- Seite 55 Seriennummer: HG51SMH-GCV160 2018.0001 bis HG51SMH-GCV160 2018.xxxx Déclaration CE conforme à la directive européenne 2006/42/EC et aux normes EN ISO 5395-1 et 5395-2 Produit importé par OOGARDEN FRANCE FR - 01 500 AMBERIEU EN BUGEY CE Konformitätserklärung zur europäischen Richtlinie 2006/42/EC & EN ISO 5395-1 et 5395-2...
