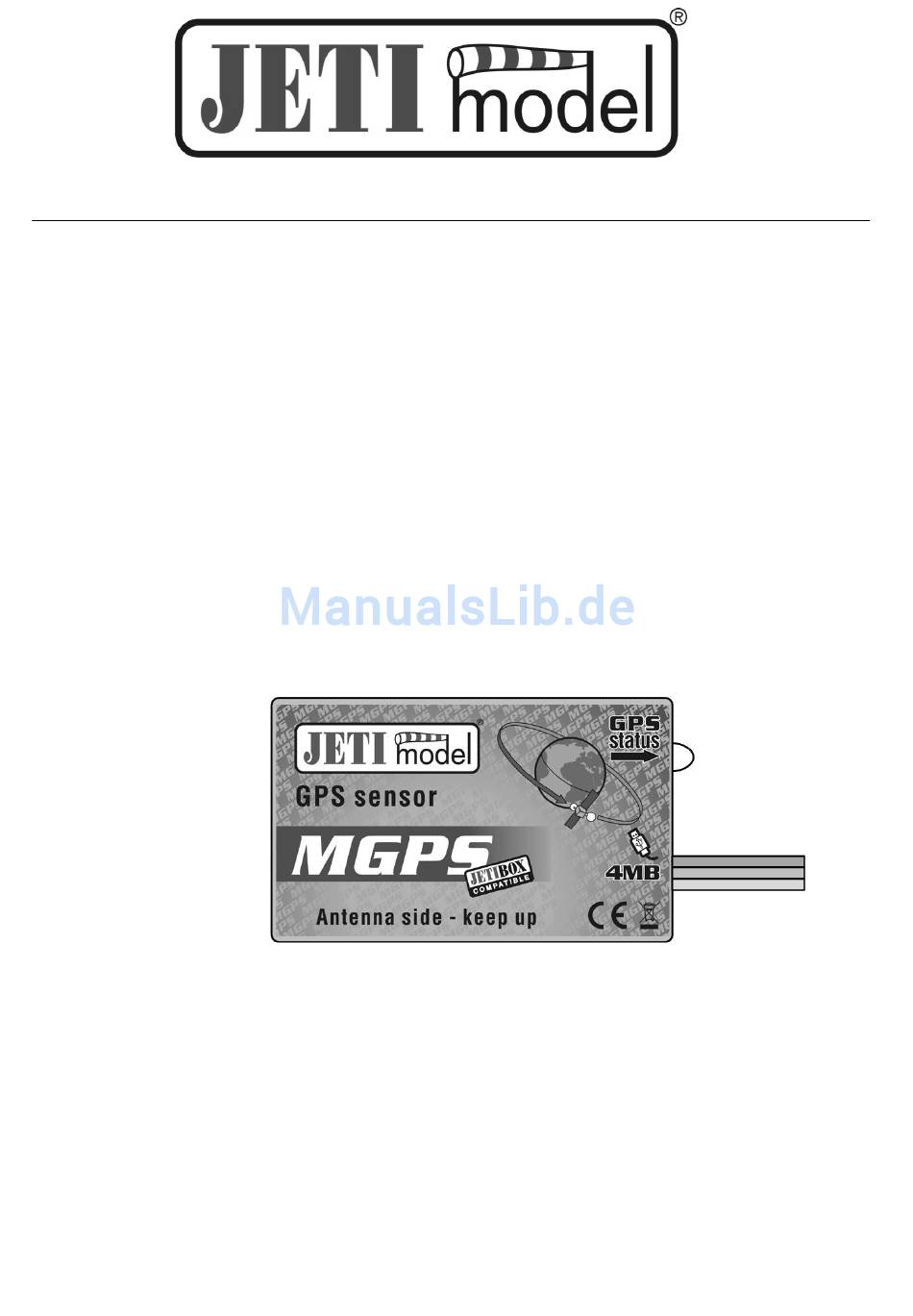

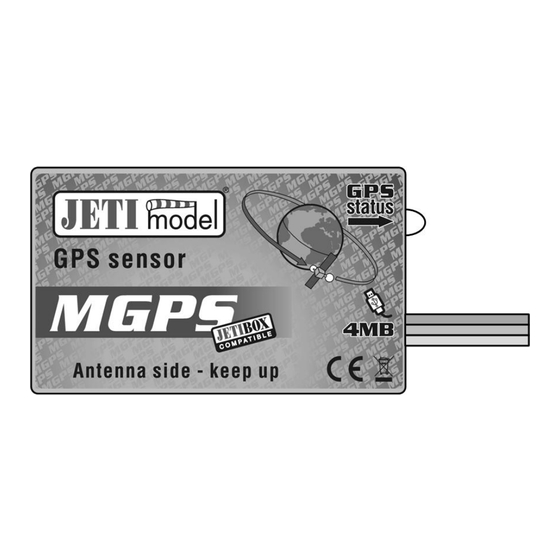

- Seite 1 EDIENUNGSANLEITUNG GPS-S ENSOR MGPS Herausgeber JETI model s.r.o 03. 05. 2010...
-
Seite 2: Inhaltsverzeichnis
MGPS DUPLEX-E ..................5 NSCHLUS DES AN DEN MPFÄNGER ÜBER DEN XPANDER 4. DATENAUFZEICHNUNG ........................6 5. DAS MGPS-MENÜ ..........................6 5.1 ACTUAL VALUE – A ............................. 7 KTUELLE ERTE 5.2 MIN / MAX – M ..............................8 INIMA AXIMA 5.3 SETTING - E... -
Seite 3: Einleitung
übertragen und darzustellen. 2. Beschreibung Aus dem MGPS-Sensor treten zwei dreiadrige kabel mit JR-Steckern aus. Das Kabel mit rotem JR- Stecker ist mit „Control input“ bezeichnet und dient als Eingang für das vom Empfänger generierte Signal, das z. B. zur Steuerung des Servos oder Controllers dient. Die Impulslänge dieses Eingangs wird vom Sensor gespeichert und kann nach dem Umkopieren des Sensorspeichers in einen PC analysiert werden. -
Seite 4: Anschluss
Bedienungsanleitung: Sensor MGPS 3. Anschluss 3.1 Control Input Wenn wir mit dem MGPS-Sensor Impulslängen aufnehmen wollen, empfiehlt sich eine der drei nachfolgenden Lösungen. 3.1.1 V-Kabel Das V-Kabel wird an den Empfänger angeschlossen und eines der beiden Enden wird z. B. an den Controller, das Servo usw. angeschlossen, das andere Ende kommt dann in den mit Control input bezeichneten Eingang des MGPS. -
Seite 5: Anschluss Des Mgps An Die Jetibox
3.4 Anschlus des MGPS an den DUPLEX-Empfänger über den Expander In dieser Konfiguration können die Angaben mehrerer Sensoren gleichzeitig verarbeitet werden, ihre Stromversorgung findet über den Expander statt. Das dreiadrige Kabel des MGPS- Sensors mit schwarzem JR-Stecker wird in einen der Expandereingänge eingesteckt. Der... -
Seite 6: Datenaufzeichnung
Bedienungsanleitung: Sensor MGPS 4. Datenaufzeichnung MGPS-Sensoren zur Aufzeichnung von Messdaten werden in Varianten mit 4 oder 8MB Großkapazitäts-Speichern gefertigt. Der MGPS-Sensor mit einem Speicher von 4 MB hat eine Kapazität von 32 768 Dateneinspeicherungen oder 1024 Aufzeichnungen, was etwa einer ununterbrochenen Aufzeichnung von neun Stunden bei einer Häufigkeit von 1 x pro Sekunde oder... -
Seite 7: Actual Value - Aktuelle Werte
Durch Drücken der JETIBOX-Taste D (nach unten) gelangt man in das MGPS-Menü. 5.1 ACTUAL VALUE – Aktuelle Werte MGPS MENU: Actual Value – durch Drücken der taste D (Pfeil nach unten) wählen Sie die Darstellung aktueller Messwerte Distance/Speed – bildet die Entfernung des Modell vom Ursprung (ORIGIN) und seine aktuelle Geschwindigkeit ab. -
Seite 8: Min / Max - Minima / Maxima
Nach Einschaltung werden Daten in einem neuen Verzeichnis aufgezeichnet, siehe Kapitel 4. 5.2 MIN / MAX – Minima / Maxima MGPS MENU: MIN / MAX – durch Drücken der Taste D (Pfeil nach unten) wählen wir die Darstellung von Extremen der Höhe, Entfernung und Geschwindigkeit, die im Laufe des Betriebs aufgetreten sind. -
Seite 9: Alarms - Alarme
Größen des Sensors, wie Entfernung und Höhe. Diese Werte werden vom Ausgangspunkt abgeleitet. Schalten Sie nach Ankunft am Flugplatz das MGPS ein und warten Sie ab, bis der Empfang der GPS-Satelliten eine hohe Qualität erreicht hat, erst dann stellen Sie den Ausgangspunkt ein. -
Seite 10: Gps Data
Geschwindigkeit aktiviert. 5.5 GPS DATA MGPS MENU: GPS DATA – durch Drücken der Taste D (Pfeil nach unten) wechseln Sie zur Darstellung aktueller Informationen über Koordinaten und der Höhe über dem Meeresspiegel. GPS Latitude – Koordinaten der geographischen Breite der aktuellen Position. -
Seite 11: Einbau
Bedienungsanleitung: Sensor MGPS 7. Einbau Der MGPS-Sensor ist mit einer internen GPS-Antenne ausgestattet, deswegen muss er im Modell an einer günstigen Stelle einbaut werden. Der Sensor muss waagerecht mit dem Aufkeber nach oben zum Himmel gerichtet liegen und darf durch kein leitendes Material abgeschirmt werden. Das GPS- Signal dringt durch nichtleitende Materialien: Plastik, Holz, aber nicht durch leitfähige Materialien:... -
Seite 12: Menüdiagramm Mgps
Bedienungsanleitung: Sensor MGPS 10. Menüdiagramm MGPS -12-...
