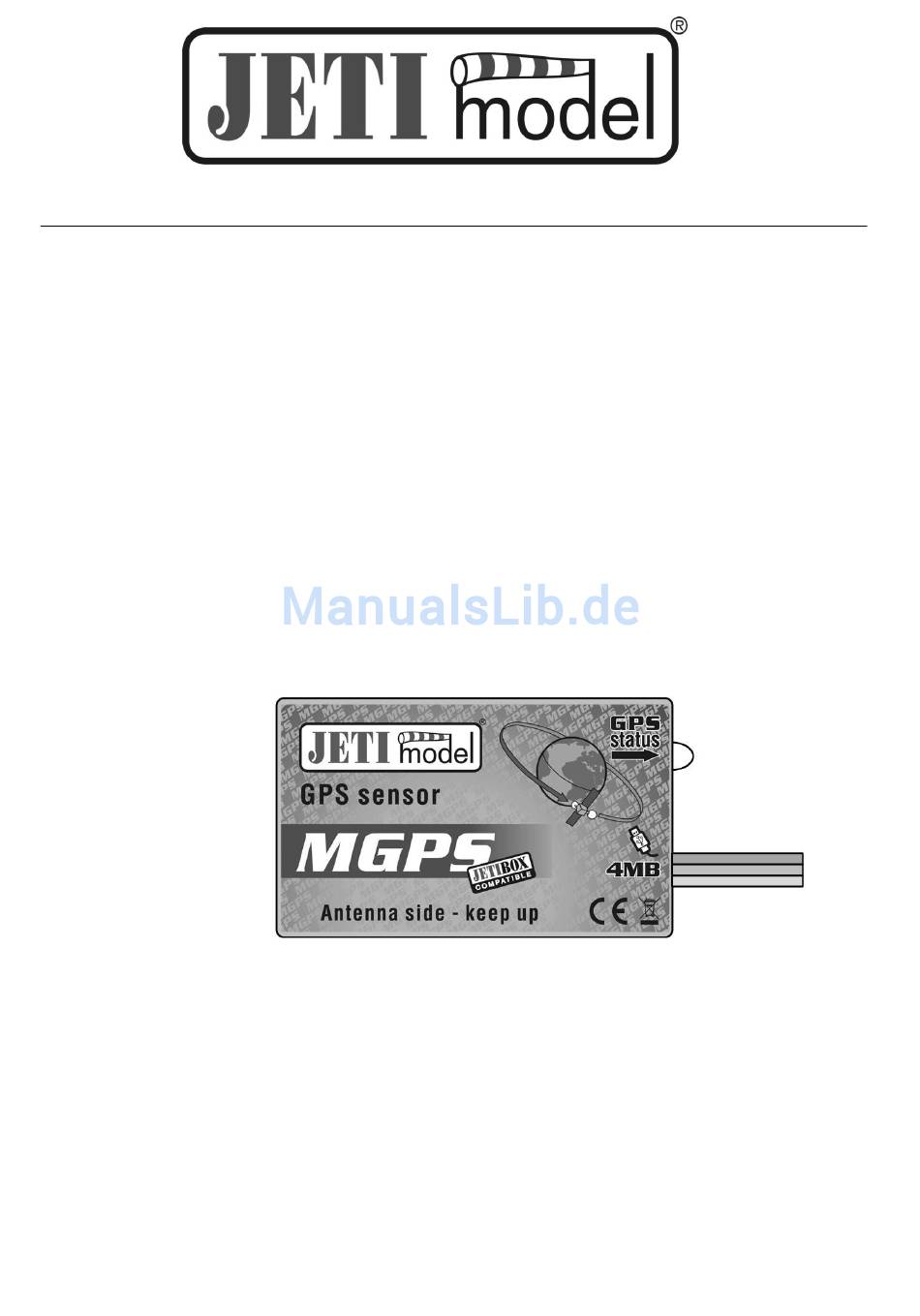

- Seite 1 EDIENUNGSANLEITUNG GPS-S ENSOR MGPS Herausgeber JETI model s.r.o 03. 05. 2010 www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung: Sensor MGPS NHALT 1. EINLEITUNG ............................3 2. BESCHREIBUNG ..........................3 3. ANSCHLUSS ............................4 3.1 C ..................................4 ONTROL NPUT 3.1.1 V-Kabel .................................... 4 3.1.2 Duplizieren eines Kanals des Duplex-E pfä gers ......................4 3.2 A MGPS JETIBOX ............................5 NSCHLUSS DES AN DIE MPFÄNGER... -
Seite 3: Einleitung
Bedienungsanleitung: Sensor MGPS 1. Einleitung Informationen über die genaue Position des Modells, wie z. B. seine Höhe und Entfernung, sind sehr wichtig für die Orientierung des Piloten bei der Fernsteuerung von Modellen. Der MGPS-Sensor bestimmt die genaue Lage des Modells auf der Basis des Satelliten-Positionierungssystems GPS und berechnet die Geschwindigkeit, Höhe, die Entfernung vom eingestellten Ort , den Kurs, den Azimut und die insgesamt zurückgelegte Strecke. -
Seite 4: Anschluss
Bedienungsanleitung: Sensor MGPS 3. Anschluss 3.1 Control Input Wenn wir mit dem MGPS-Sensor Impulslängen aufnehmen wollen, empfiehlt sich eine der drei nachfolgenden Lösungen. 3.1.1 V-Kabel Das V-Kabel wird an den Empfänger angeschlossen und eines der beiden Enden wird z. B. an den Controller, das Servo usw. angeschlossen, das andere Ende kommt dann in den mit Control input bezeichneten Eingang des MGPS. -
Seite 5: Anschluss Des Mgps An Die Jetibox
Bedienungsanleitung: Sensor MGPS nach unten zum SetInChannel Y5 (6). In diesem Menü stellen wir durch Drücken der Taste nach links CH1 ein. Wenn wir die Aufzeichnung der Impulslänge nicht nutzen wollen, schließen wir Control input nicht an! 3.2 Anschluss des MGPS an die JETIBOX Bei dieser Schaltung muss eine Spannungsquelle von 3,5 bis 8,4V benutzt werden, z. -
Seite 6: Datenaufzeichnung
Bedienungsanleitung: Sensor MGPS 4. Datenaufzeichnung MGPS-Sensoren zur Aufzeichnung von Messdaten werden in Varianten mit 4 oder 8MB Großkapazitäts-Speichern gefertigt. Der MGPS-Sensor mit einem Speicher von 4 MB hat eine Kapazität von 32 768 Dateneinspeicherungen oder 1024 Aufzeichnungen, was etwa einer ununterbrochenen Aufzeichnung von neun Stunden bei einer Häufigkeit von 1 x pro Sekunde oder 1024 Einschaltugen entspricht. -
Seite 7: Actual Value - Aktuelle Werte
Bedienungsanleitung: Sensor MGPS Durch Drücken der JETIBOX-Taste D (nach unten) gelangt man in das MGPS-Menü. 5.1 ACTUAL VALUE – Aktuelle Werte MGPS MENU: Actual Value – durch Drücken der taste D (Pfeil nach unten) wählen Sie die Darstellung aktueller Messwerte Distance/Speed –... -
Seite 8: Min / Max - Minima / Maxima
Bedienungsanleitung: Sensor MGPS Der Azimut ist ein Winkel, , dessen Eckpunkt im Ursprung (ORIGIN) liegt und dessen Schenkel durch die Lage des Modells und den Nordpol gebildet werden. Informationen über den Azimut können hilfreich beim Verlust des Modells sein. Dem Piloten stehen somit Informationen über die Lage des Modells zur Verfügung. -
Seite 9: Alarms - Alarme
Bedienungsanleitung: Sensor MGPS aktueller Größen des Sensors, wie Entfernung und Höhe. Diese Werte werden vom Ausgangspunkt abgeleitet. Schalten Sie nach Ankunft am Flugplatz das MGPS ein und warten Sie ab, bis der Empfang der GPS-Satelliten eine hohe Qualität erreicht hat, erst dann stellen Sie den Ausgangspunkt ein. Der Sensor behält die Information über den Ausgangspunkt im Speicher, deswegen ist es nicht nötig den Ausgangspunkt bei jedem Einschalten des Sensors neu einzustellen, solange Sie im gleichen Bereich bleiben (Flugplatz). -
Seite 10: Gps Data
Bedienungsanleitung: Sensor MGPS Distance Alarm – Einstellung des Alarmwertes für Entfernungsalarm. Wenn die gemessene Entfernung den eingestellten Wert überschreitet, wird der zuständige Alarm für Entfernung aktiviert. Distance Alarm – Einstellung des Alarmwertes für Geschwindigkeitsalarm. Wenn die gemessene Geschwindigkeit den eingestellten Wert überschreitet, wird der zuständige Alarm für Geschwindigkeit aktiviert. -
Seite 11: Einbau
Übereinstimmung mit dieser Anleitung mit vorgeschriebener Spannung betrieben worden ist und dass es mechanisch nicht beschädigt ist. Der Kundendienst im Garantiefall und danach wird vom Hersteller durchgeführt. Angenehme Flugerfahrungen wünscht der Hersteller: JETI model s.r.o. Příbor, www.jetimodel.cz -11- www.modellmarkt24.ch... -
Seite 12: Menüdiagramm Mgps
Bedienungsanleitung: Sensor MGPS 10. Menüdiagramm MGPS -12- www.modellmarkt24.ch www.modellmarkt24.ch...
