D-Link DI-804HV Schnellinstallationsanleitung Seite 2

Anschließen des DI-804HV
Firewall-Routers an Ihr Netzwerk
A. Verbinden Sie den Netzadapter zuerst mit dem Anschluss auf der Rückseite
des DI-804HV und schließen Sie das andere Ende des Adapters an eine
Wandsteckdose oder Steckleiste an. Bei erfolgreicher Verbindung mit der
Stromversorgung leuchtet auf.
B. 1. Schalten Sie Ihr Kabel- bzw. DSL-Modem aus. Hinweis: Wenn Ihr Gerät
keinen Ein-/Aus-Schalter hat, müssen Sie den Netzadapter ausstecken.
Schalten Sie nun den DI-804HV ein. Das Kabel- bzw. DSL-Moden sollte nach
wie vor ausgeschaltet sein.
2. Kabel- / DSL-Modem
Verbinden Sie jetzt ein Ethernet-Kabel mit der Ethernet-Buchse Ihres Kabel-
oder DSL-Modems. Wenn das Ethernet-Kabel sicher eingerastet ist, schalten
Sie das Kabel-/DSL-Modem wieder ein (je nach Gerät über den Ein-/Aus-
Schalter oder durch Verbinden des Netzteils).
3. Kabel- / DSL-Modem
Verbinden Sie das andere Ende des Ethernet-Kabels mit dem WAN PORT
auf der Rückseite des DI-804HV. Wenn die Verbindung korrekt aufgebaut
wurde, leuchtet das WAN LED auf. Sollte das WAN LED nicht aufleuchten,
wiederholen Sie den Vorgang ab Schritt B.
C. Verbinden Sie den LAN Port 1 auf der Rückseite des DI-804HV über ein
Ethernet-Kabel mit dem freien Ethernet-Port des Netzadapters jenes Rechners,
den Sie zum Konfigurieren des DI-804HV verwenden. Wenn die Verbindung
korrekt aufgebaut wurde, leuchtet das LED für den LAN-Port 1 auf. (Hinweis:
Die LAN-Ports des DI-804HV sind vom Typ Auto-MDI/MDIX, das heißt, dass
Sie zum Verbinden ein Straight Through- oder Crossover-Ethernet-Kabel
verwenden können.
D. COM-Port für Internet-Einwählverbindung.

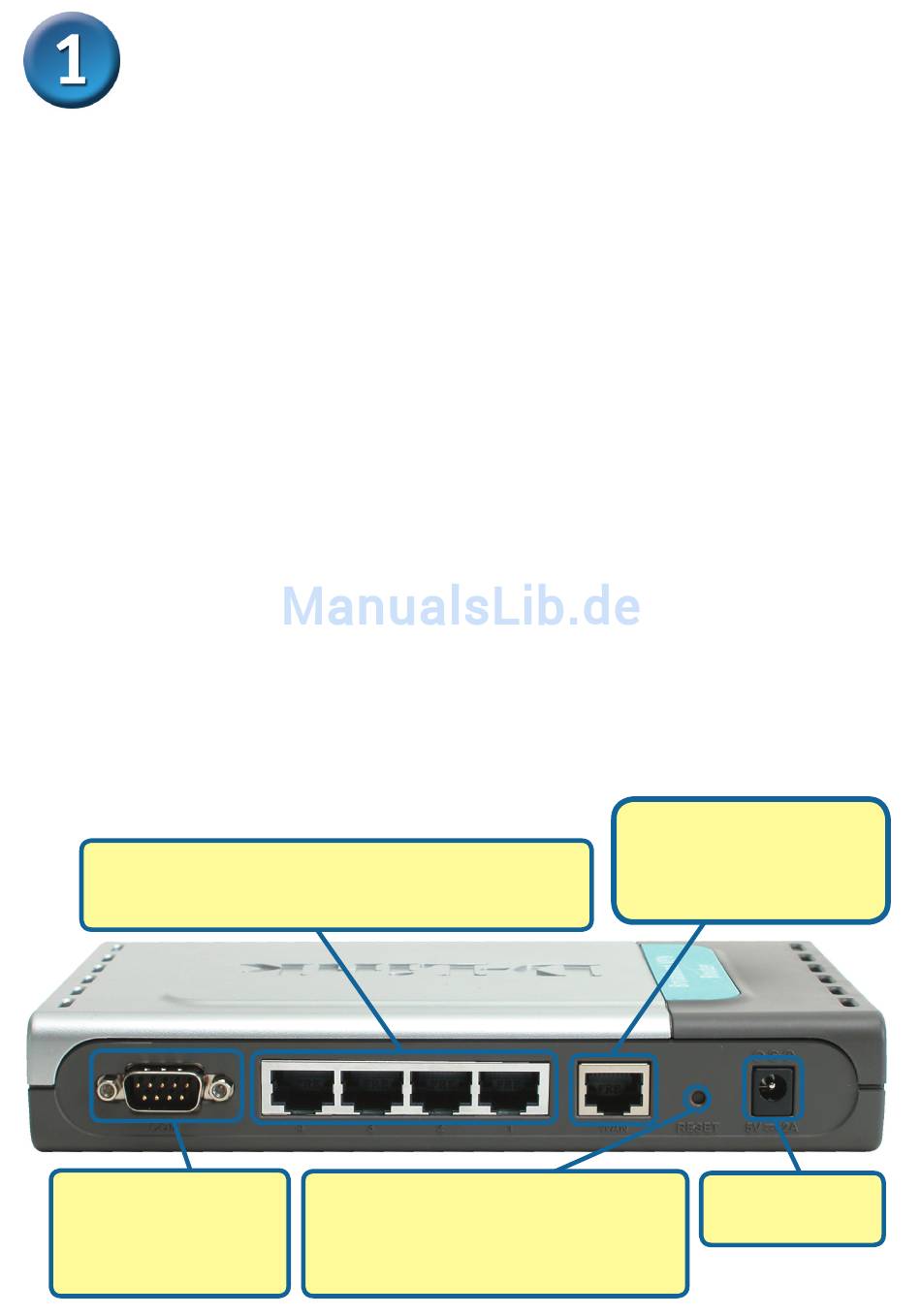

C. LAN-ANSCHLÜSSE
Dies sind die Anschlüsse für die Ethernet-Kabel
der per Ethernet vernetzten Computer.
D. COM Port
Zur
Verbindung mit einem
externen Einwähl-
Modem.
(Power Off) – DI-804HV
(Power On) – DI-804HV
Reset-Taste
Durch Drücken auf diese Taste
wird der Router auf die werkseitigen
Voreinstellungen zurückgesetzt.
2
(Power On)
(Power On)
B. WAN-ANSCHLUSS
Dies ist der Anschluss für
das Ethernet-Kabel zum
Kabel- bzw. DSL-Modem.
A. Buchse für
Netzteil:
