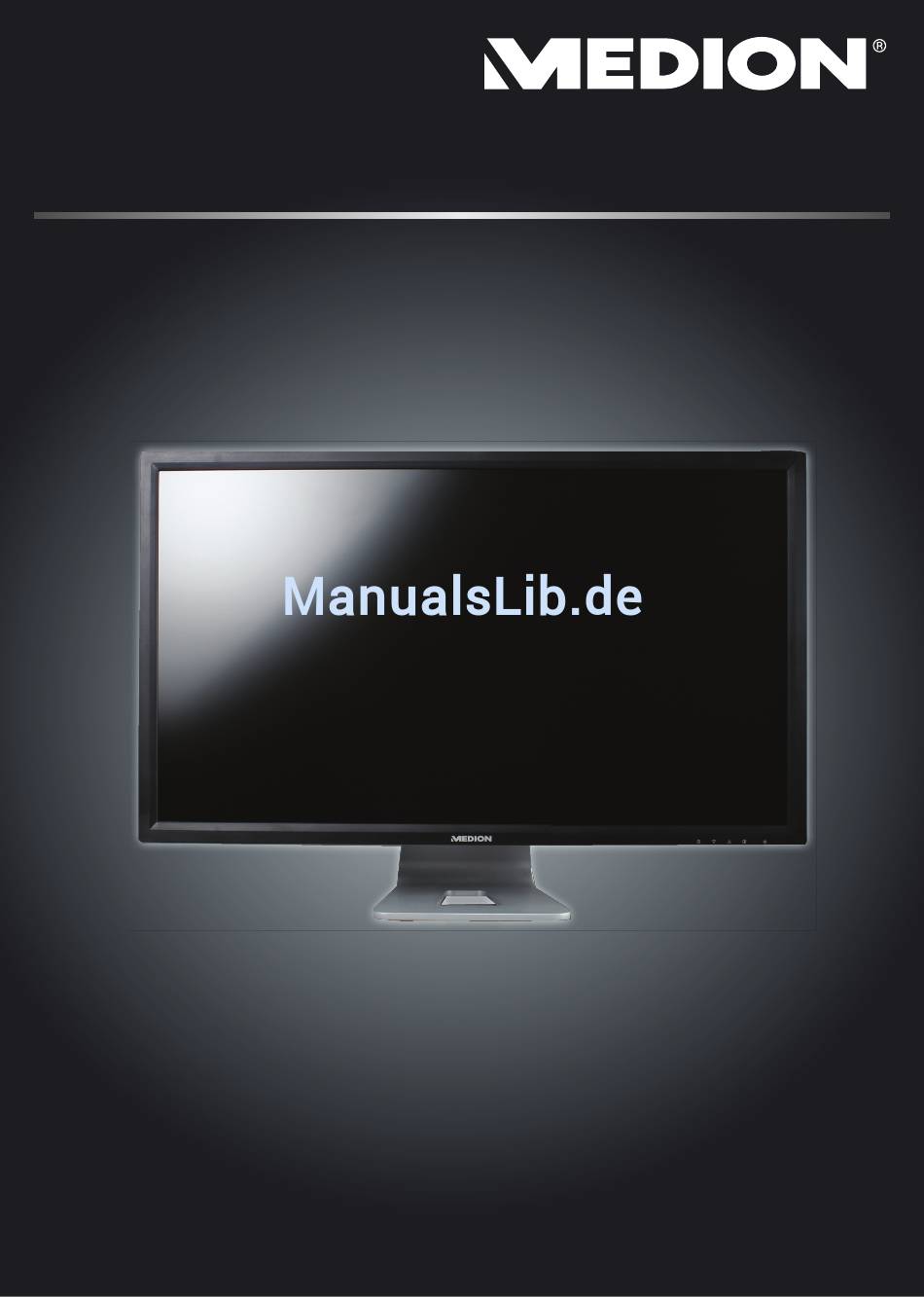

- Seite 1 70,9 cm / 28“ LED-Backlight-Monitor ® ® MEDION AKOYA X57299 (MD 21299) Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu dieser Anleitung ..........................3 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ..................3 Bestimmungsgemäßer Gebrauch ........................3 Lieferumfang ................................3 Sicherheitshinweise ............................... 4 4.1. Betriebssicherheit ...................................4 4.2. Aufstellungsort ....................................4 4.3. Reparatur ......................................5 4.4. Umgebungstemperatur ................................5 4.5. Stromversorgung .....................................5 Hinweise zur Konformität ............................. -
Seite 3: Hinweise Zu Dieser Anleitung
1. Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Bildschirms. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres Bildschirms. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Bildschirms dem neuen Besitzer weitergeben zu können. -
Seite 4: Sicherheitshinweise
4. Sicherheitshinweise 4.1. Betriebssicherheit • Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 5: Reparatur
4.3. Reparatur • Überlassen Sie die Reparatur Ihres Bildschirms ausschließlich qualifiziertem Fachpersonal. • Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisier- ten Servicepartner. 4.4. Umgebungstemperatur • Der Bildschirm kann bei einer Umgebungstempera tur von 0 °C bis +35 °C und bei einer relati ven Luftfeuchtigkeit von <... -
Seite 6: Hinweise Zur Konformität
5. Hinweise zur Konformität Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt: • ISO 9241-307 Klasse II (Pixelfehlerklasse) • EMV-Richtlinie 2004/108/EG • Niederspannungsrichtlinie 2006/95/EG • RoHS-Richtlinie 2011/65/EU. • Öko-Design Richtlinie 2009/125/EG (Verordnung 1275/2008) Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß der Ökode- sign-Richtlinie ausgestattet. -
Seite 7: Unterstützte Bildschirmeinstellungen
6.2. Unterstützte Bildschirmeinstellungen Dieser Bildschirm unterstützt folgende Modi Vertikale Auflösung Anschluss Frequenz 640 x 400 56Hz 640 x 480 60Hz alle 72Hz 75Hz 720 x 400 70Hz 800 x 600 60Hz 56Hz 72Hz 75Hz 832 x 624 75Hz 848 x 480 60Hz 1024 x 768 60Hz... -
Seite 8: Monitoreinstellungen Unter Windows ® Xp
6.4. Monitoreinstellungen unter Windows ® Unter Windows® XP nehmen Sie Bildschirmeinstellungen im Windows-Programm „Eigenschaften von Anzeige“ vor. Das Pro gramm kann wie fol gt gestar tet werden: rechter Mausklick auf die Windowsarbeitsfläche (Desk top) und linker Mausklick auf „Eigenschaften“. oder ... -
Seite 9: Monitoreinstellungen Unter Windows Vista
6.5. Monitoreinstellungen unter Windows Vista ® Unter Windows Vista® nehmen Sie Bildschirmeinstellungen im Windows-Programm „Darstellung und Sounds anpassen“ vor. Das Pro gramm kann wie fol gt gestar tet werden: Rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf „Anpassen“. Oder: ... -
Seite 10: Anschlüsse Rückseite
6.7. Monitoreinstellungen unter Windows® 8 Öffnen Sie die Einstellung „Bildschirmauflösung“. Zeigen Sie dazu mit der Maus in die rechte obere Ecke des Bild- schirms und bewegen den Mauszeiger nach unten. Klicken Sie dann auf „Suchen“. Geben Sie „Anzeige“ im Suchfeld ein. ... -
Seite 11: Bildschirm Anschließen
6.9. Bildschirm anschließen • Bereiten Sie Ihren Computer ggf. auf den Bildschirm vor, damit die korrekten Einstellungen für Ihren Bildschirm vor- liegen. • Vergewissern Sie sich, dass der Bildschirm noch nicht mit dem Stromnetz verbunden (Netzstecker noch nicht einge- steckt) ist und Bildschirm sowie Computer noch nicht eingeschaltet sind. 6.9.1. -
Seite 12: Bedienelemente
7. Bedienelemente 1 2 3 4 5 6 Mit dieser Taste starten Sie das OSD (On Screen Display). Drücken Sie diese Taste, wenn Sie das OSD verlassen möchten. + Sperren der Ein-/Standby-Taste, bei nicht aktiviertem OSD + Sperren der OSD-Menü-Taste, bei nicht aktiviertem OSD Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tastenkombinationen so lange, bis der angezeigte Bal- ken komplett von links nach rechts gewandert ist. -
Seite 13: Bildschirm Einstellen
8. Bildschirm einstellen Über das OSD-Menü (On Screen Display) können Sie bestimmte Parameter des Bildschirms einstellen. 8.1. OSD-Menü bedienen Berühren Sie die Taste , um das OSD zu aktivieren. Mit den Tasten / wählen Sie die Optionen aus dem Hauptmenü. Bestätigen Sie Ihre Wahl mit der Taste . - Seite 14 FARBE WARM Fügt dem Bildschirm Grün hinzu und erzeugt einen dunkleren Farbton NORMAL Fügt dem Bildschirm Rot hinzu und erzeugt ein wärmeres Weiß und ein prächtigeres Rot KALT Fügt dem Bildschirm Blau hinzu und erzeugt ein kühleres Weiß BENUTZERDEFINIERT Individuelle Einstellung für rot(R), grün(G) und blau(B) BILDMODUS Bietet eine optimale Anzeigeumgebung entsprechend dem angezeigten Inhalt...
-
Seite 15: Stromsparvorrichtungen
9. Stromsparvorrichtungen Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Computer / Betriebssystem vorgege- ben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs. Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi: Farbe der Status Leistung (Nennwert) Bereitschaft (ca.) Betriebsanzeige <... -
Seite 16: Benötigen Sie Weitere Unterstützung
10.1.4. Das Bild läuft durch oder ist unbeständig: Prüfen Sie: • Signalstecker: Wenn Stifte (Pins) verbogen sind, wenden Sie sich an Ihren Kundendienst. • Signalstecker: Die Stecker des Signalkabels müssen fest in den Buchsen sitzen. • Grafikkarte: Überprüfen Sie, ob die Einstellungen korrekt sind •... -
Seite 17: Reinigung
11. Reinigung Die Lebensdauer des Bildschirms können Sie durch folgende Maßnahmen verlängern ACHTUNG! Es befinden sich keine zu war tenden oder zu reinigenden Teile inner halb des Bildschirmge- häuses. • Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. •... -
Seite 18: Pixelfehler Bei Bildschirmen
In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompli- blau ziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt da- grün her für alle Display-Produkte bei der Garantieabwicklung den strengen und Sub-Pixel transparenten Anforderungen der Norm ISO 9241-307, Klasse II;... -
Seite 19: Technische Daten
14. Technische Daten Modell X57299 (MD 21299) Bildschirmgröße 70,9 cm (28”), TFT mit LED-backlight Seitenverhältnis 16:9 Eingangsspannung 100 - 240 V~, 50/60 Hz Auflösung 3.840 x 2.160 Pixel Helligkeit 300 cd/m² (typ.) Kontrast 1.000:1 (typ.) Dynamischer Kontrast 5.000.000:1 Reaktionszeit 5 ms typ. 2 ms typ. -
Seite 20: Impressum
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Ge- nehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionser- vice.de zum Download zur Verfügung. - Seite 22 MTC - Medion Technologie Center 45467 Mülheim / Ruhr Deutschland Hotline: 01805 - 633 466 Fax: 01805 - 654 654 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de Medion Service Center Franz-Fritsch-Str.
