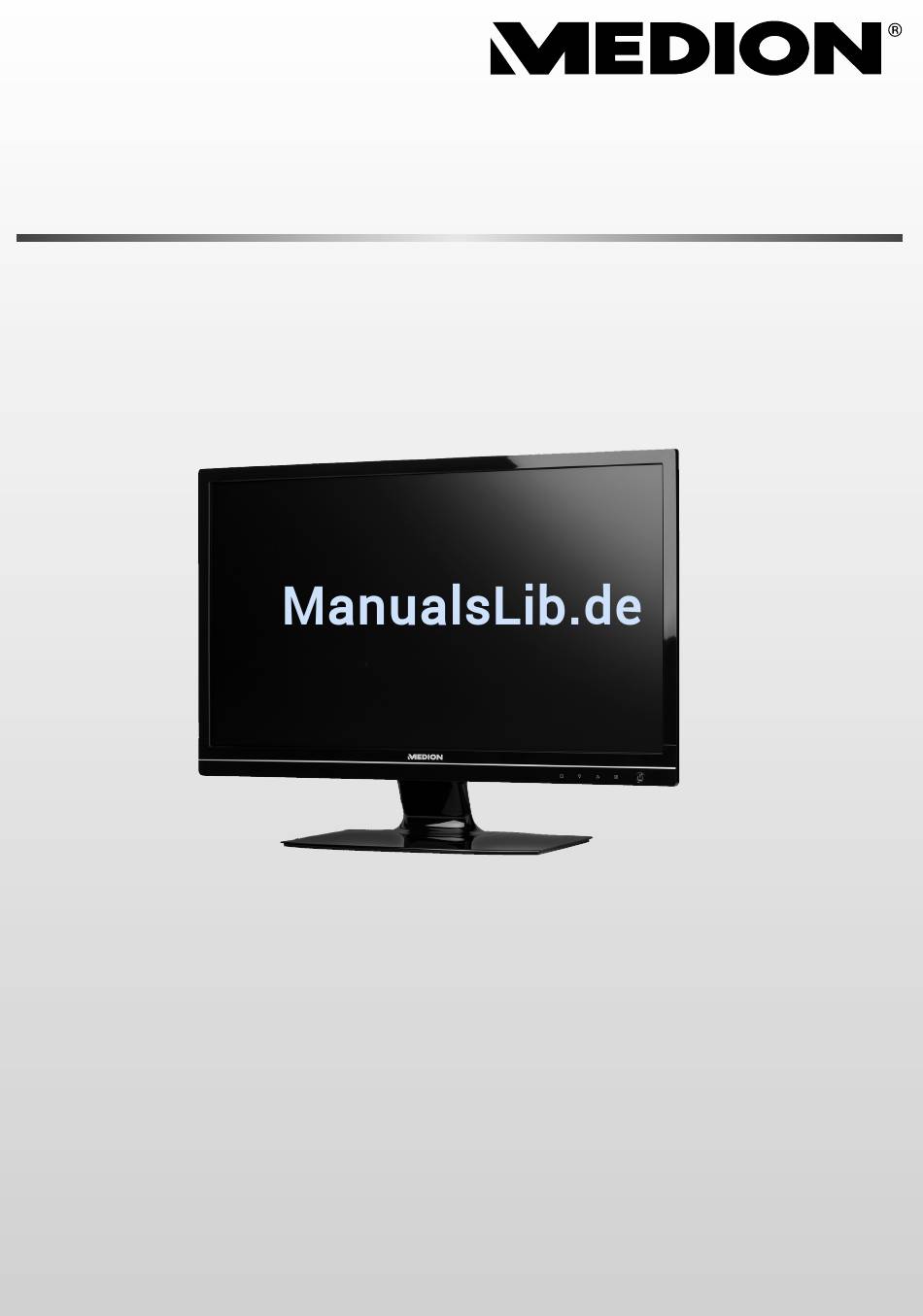

- Seite 1 58,4 cm/23“ LED-Backlight-Monitor ® ® MEDION AKOYA X55088 (MD 20888) Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu dieser Anleitung ..................2 Unsere Zielgruppe .........................2 Der Service ............................2 In dieser Anleitung verwendete Symbole und Signalwör ...............2 Bestimmungsgemäßer Gebrauch ................... 2 Lieferumfang ........................2 Sicherheitshinweise ......................3 Vorsicht! Betriebssicherheit beachten! ....................3 Vorsicht! Aufstellungsort beachten! ....................3 Reparatur ............................4 Vorsicht! Umgebungstemperatur beachten! ...................4 Warnung! Sicherheit beim Anschließen beachten!................4 Stromversorgung ...........................4... -
Seite 3: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführ- ten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenser- wartung Ihres Bildschirms. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres Bildschirms. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Vorsicht! Betriebssicherheit beachten! • Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per- son beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 5: Reparatur
Reparatur • Überlassen Sie die Reparatur Ihres Bildschirms ausschließlich qualifiziertem Fachpersonal. • Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner. Vorsicht! Umgebungstemperatur beachten! • Der Bildschirm kann bei einer Umgebungstempera tur von 0 °C bis +35 °C und bei einer relati ven Luftfeuchtigkeit von <... -
Seite 6: Hinweise Zur Konformität
Richtlinie 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG. Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Ökodesign Richtlinie 2009/125/EG (Verordnung 1275/2008 und 278/2009). Dieser Monitor ist ENERGY STAR®-konform. MEDION versichert als ENERGY STAR®-Partner, dass dieses Gerät den ENERGY STAR®- Richtlinien zur Optimierung des Stromverbrauchs entspricht. -
Seite 7: Inbetriebnahme
Inbetriebnahme Wichtig! Lesen Sie vor der Inbetriebnahme unbedingt das Kapitel „Sicherheitshinweise“ ab Seite 3. Montage Befestigen Sie den Bildschirmfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Bildschirms durch. Bildschirmfuß montieren (Abb. ähnlich) Den Bildschirmfuß nehmen Sie wie in der Zeichnung abgebildet ab. Bildschirmfuß... -
Seite 8: Unterstützte Bildschirmeinstellungen
Unterstützte Bildschirmeinstellungen Dieser Bildschirm unterstützt folgende Modi Auflösung Horizontale Fre- Vertikale Frequenz quenz 720 x 400 31,47 kHz 70 Hz 640 x 480 31,47 kHz 60 Hz 640 x 480 31,47 kHz 67 Hz 640 x 480 37,8 kHz 72 Hz 640 x 480 37,5 kHz 75 Hz... -
Seite 9: Monitoreinstellungen Unter Windows Xp
® Monitoreinstellungen unter Windows Unter Windows® XP nehmen Sie Bildschirmeinstellungen im Windows-Programm „Eigenschaften von Anzeige“ vor. Das Pro gramm kann wie fol gt gestar tet werden: • rechter Mausklick auf die Windowsarbeitsfläche (Desk top) und linker Mausklick auf „Eigenschaf- ten“. Oder: •... -
Seite 10: Monitoreinstellungen Unter Windows Vista
® Monitoreinstellungen unter Windows Vista Unter Windows Vista® nehmen Sie Bildschirmeinstellungen im Windows-Programm „Darstellung und Sounds anpassen“ vor. Das Pro gramm kann wie fol gt gestar tet werden: • Rechter Mausklick auf die Windowsarbeitsfläche (Desktop) und linker Mausklick auf „Anpassen“. Oder: •... -
Seite 11: Anschlüsse Rückseite
Anschlüsse Rückseite (Abb.: Rückseite Bildschirm, Abbildung ähnlich) Stromversorgung (DC IN) HDMI Anschluss (HDMI) DVI-D 24-Pin Anschluss (DVI) D-Sub mini 15pin Anschluss (VGA) Audio Anschluss 3,5 mm Stereoklinke (AUDIO IN) Kopfhöreranschluss (EARPHONE) Vorsicht! Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hör- schäden führen. - Seite 12 1 Signal-Kabel anschließen • Stecken Sie das Signalkabel in die passenden VGA-, DVI- oder HDMI-Anschlüsse am Computer und am Bildschirm ein. 2 Audio-Kabel anschließen • Stecken Sie das Audio Kabel in die passenden Audiobuchsen am Computer und am Bildschirm ein. 3 Stromversorgung anschließen •...
-
Seite 13: Bedienelemente
• Handauflagefläche: 5 - 10 cm • Oberste Bildschirmzeile in Augenhöhe oder etwas darunter • Blickabstand: 40 bis 70 cm • Beinfreiheit (vertikal): mind. 65 cm • Beinfreiheit (horizontal): mind. 60 cm Bedienelemente (Abb.: Vorderseite Bedienelement) Sensortas- Beschreibung Mit dieser Taste starten Sie das OSD (On Screen Display). Drücken Sie diese Taste, wenn Sie das OSD verlassen möchten. -
Seite 14: Bildschirm Einstellen
Bildschirm einstellen Das On Screen Display (kurz: OSD) ist ein Menü, das über den Bildschirm kurzzeitig eingeblendet wird. Über das OSD-Menü können Sie bestimmte Parameter des Bildschirms einstellen. OSD-Menü bedienen Berühren Sie die Sensortaste , um das OSD zu aktivieren. Mit den Sensortasten /... - Seite 15 Menüpunkt Funktion / Untermenü AUTOM. ANPASSUNG AUTOMATIC ADJUSTMENT ): Stellt Horizontal- und Vertikal- Position, Phase (Feineinstellung) und Takt (H-Größe) automatisch ein. KONTRAST CONTRAST ): Zur Einstellung des Bildkontrastes. HELLIGKEIT BRIGHTNESS ): Zum Anpassen der Helligkeit des Bildes. : Hier können Sie die DCR-Funktion (dynamischer Kontrast) ein- und ausschalten. : ECO ein-und ausschalten.
- Seite 16 MANUELLE BILDANPASSUNG MANUAL IMAGE ADJUSTMENT ): Horizontale Grö- ße, H./V. Lage, Feineinstellung, Schärfe, Video Modus Einstellung und Bild Modus. HORIZONTALE GRÖSSE HORIZONTAL SIZE ): Stellt die Breite des Bild- schirms ein. H./V. LAGE H./V. POSITION ): Stellt die Horizontal- und Vertikal-Position des Videobildes ein.
-
Seite 17: Stromsparvorrichtungen
Stromsparvorrichtungen Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Computer / Be- triebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs. Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi: Farbe der Status Leistung (Nennwert) Bereitschaft (ca.) Betriebsanzeige <... -
Seite 18: Kundendienst
Kundendienst Problembehebung Wenn Probleme mit Ihrem Bildschirm auftreten, vergewissern Sie sich, dass der Bildschirm ordnungs- gemäß installiert ist (lesen Sie das Kapitel „Inbetriebnahme“ ab Seite 6). Bleiben die Probleme beste- hen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen. Lokalisieren der Ursache Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Kom- ponenten ausgehen. -
Seite 19: Treiberinformationen
Treiberprogrammdatei von der unten aufgeführten Internetseite herunterladen. Die Treiberinstallation kann sich je nach Betriebssystem unterscheiden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. www.medion.com Benötigen Sie weitere Unterstützung ? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, neh- men Sie bitte Kontakt mit uns auf. -
Seite 20: Reinigung
Reinigung Die Lebensdauer des Bildschirms können Sie durch folgende Maßnahmen verlängern Wichtig! Es befinden sich keine zu war tenden oder zu reinigenden Teile inner halb des Bild- schirmgehäuses. Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. ... -
Seite 21: Pixelfehler Bei Bildschirmen
Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle Display-Produkte bei der Garantieabwicklung den stren- gen und transparenten Anforderungen der Norm ISO 9241-307, Klasse II; welche im Folgenden kurz zusammengefasst sind. -
Seite 22: Technische Daten
12V DC 3,0 A Copyright © 2012 Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Das Copyright liegt bei der Firma Medion®. Warenzeichen: MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®. Pentium® ist ein eingetragenes Warenzeichen der Firma Intel®. - Seite 24 MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 633 466 Fax: 01805 - 654 654 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de...
