ADJ Mega GO Flood PAR Bedienungsanleitung Seite 6

EINRICHTUNG DES GERÄTS (Fortsetzung)
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen
DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die
Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die
DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse 1 zugewiesen und es
kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am Ende
oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde,
weiß der DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher
Stelle der DMX-Kette sich das Gerät befindet.

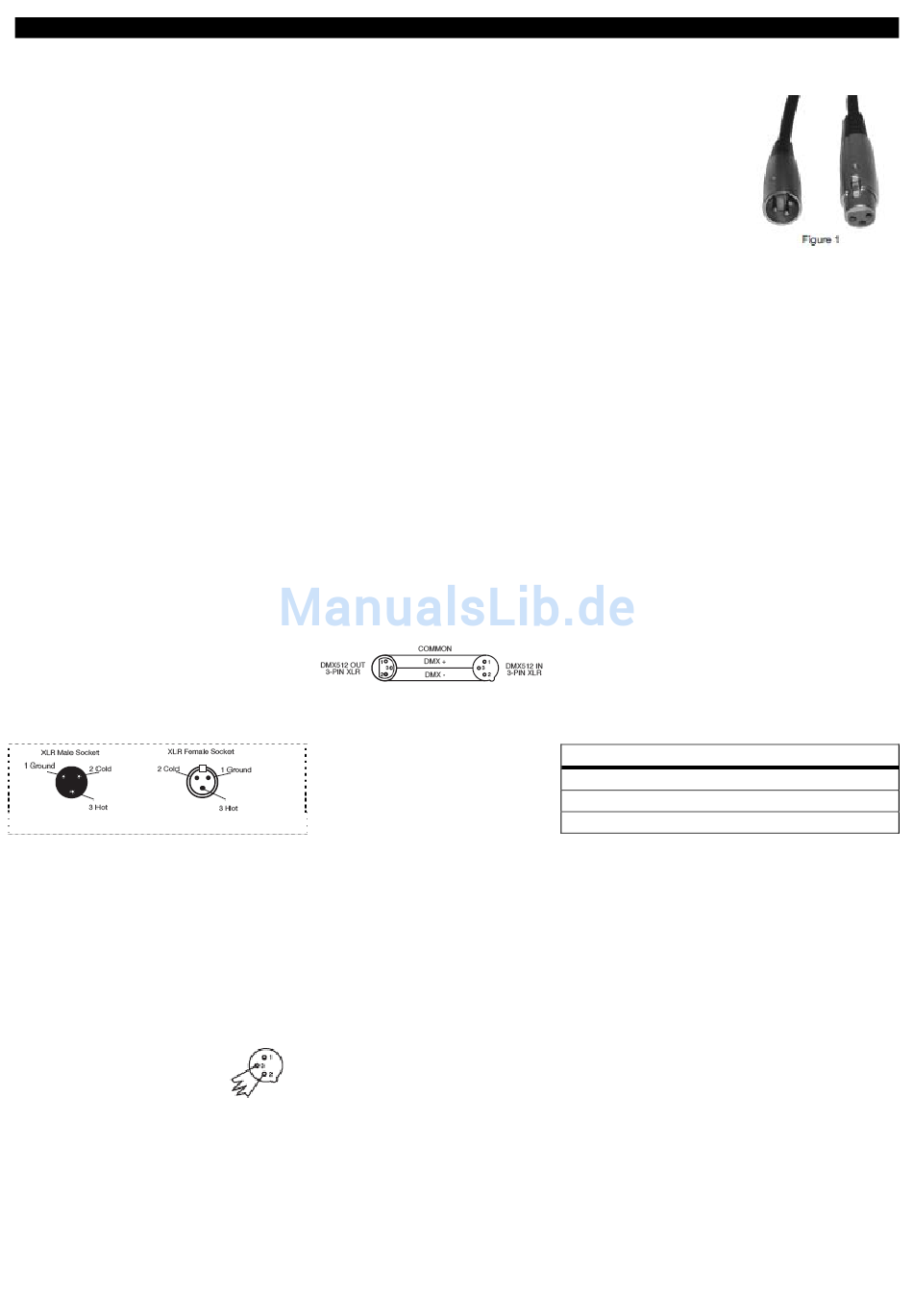

Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der Mega Go Flood Par kann über das
DMX-512-Protokoll angesteuert werden. Der Mega Go Flood Par verfügt über 7 DMX-Kanal-Modi.
Informationen über die verschiedenen DMX-Modi finden Sie auf Seite 7-8. Die DMX-Adresse wird auf dem
Bedienfeld auf der Rückseite des Mega Go Flood Par eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen
einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-
Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, beachten Sie bitte, dass es standardmäßige,
abgeschirmte Kabel mit 110-120 Ohm sind (diese Art von Kabel bekommen Sie in nahezu jedem
professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und
weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Reihe
geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega Go Flood Par Bedienungsanleitung Seite 6
Abbildung 3
Ein Abschluss reduziert
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es empfiehlt sich immer,
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
Signalfehler und
einen DMX-
Abbildung 4
Abbildung 2
