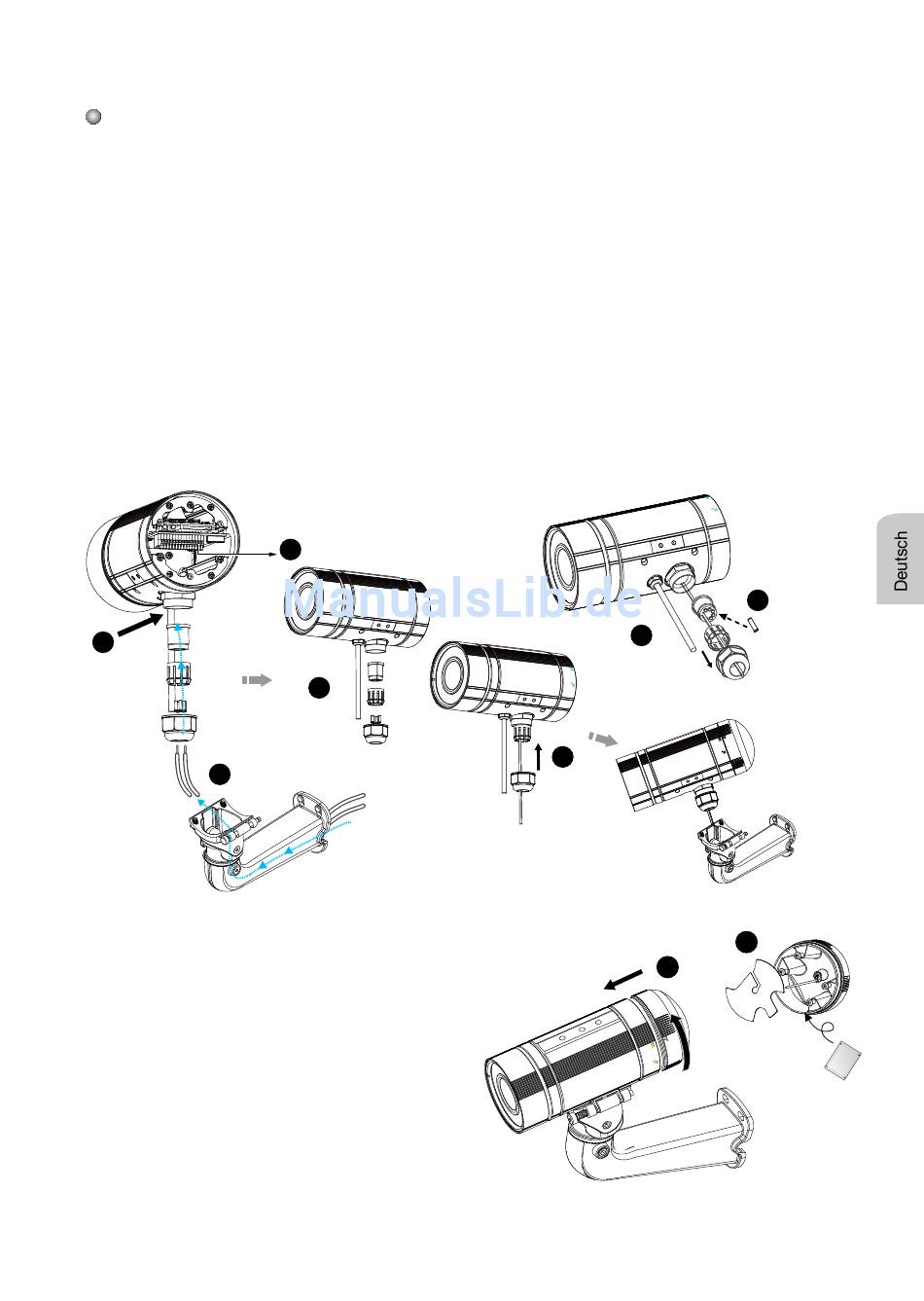

Zusammenbau
1. Zerlegen Sie die Bestandteile des wasserdichten Anschluss in Teil (A) ~ (E), wie oben gezeigt.
2. Öffnen Sie die hintere Abdeckung der Netzwerkkamera.
3. Entfernen Sie den Gummistopper von der Unterseite der Netzwerkkamera und ziehen Sie die
Mutter (A) fest.
4. Sie können einen AC24V oder DC12V Eingang als Stromquelle wählen. Bitte führen Sie die
Stromkabel wie unten abgebildet durch die Wandmontagehalterung und den wasserdichten
Anschluss (E --> D --> B --> A). Führen Sie die Stromkabel durch die Gummidichtung (B) und
schließen Sie die Stromkabel danach an den Anschlussblock an. .
5. Falls Sie externe Geräte wie z.B. Sensoren und Alarmgeräte verwenden, führen Sie die Kabel
durch die Wandhalterung und den wasserdichten Anschluss (E --> D --> B --> A), wie in der unten
stehenden Abbildung gezeigt. Beziehen Sie sich dann auf die Pin Beschreibung, um sie an den
Haupt-E/A-Anschlussblock anzuschließen. Anmerkung: Die empfohlene Kabelbreite ist 2.0 ~
2.8mm.
6. Drücken Sie die Dichtung (B) in das Gehäuse (D).
7. Verschließen Sie die Öffnungen der Dichtung (B) mit den Dichtungen (C), um Feuchtigkeit zu
vermeiden.
8. Ziehen Sie die Dichtungsmutter (E) fest.
(A)
(B)
3
(D)
(E)
4
9. Öffnen Sie die Aluminiumfolie der
Vakuumtasche und entnehmen Sie den
Trockenmittelbeutel. Bringen Sie den
Trockenmittelbeutel an der Innenseite der
hinteren Abdeckung unter der Isolierung
an und befestigen Sie anschließend die
hintere Abdeckung. (Bitte tauschen Sie den
Trockenmittelbeutel jedes Mal aus, wenn Sie
die hintere Abdeckung öffnen.)
5
4
DE-59
6
(B)
(D)
8
(E)
9-2
7
(C)
9-1
9-2
