4

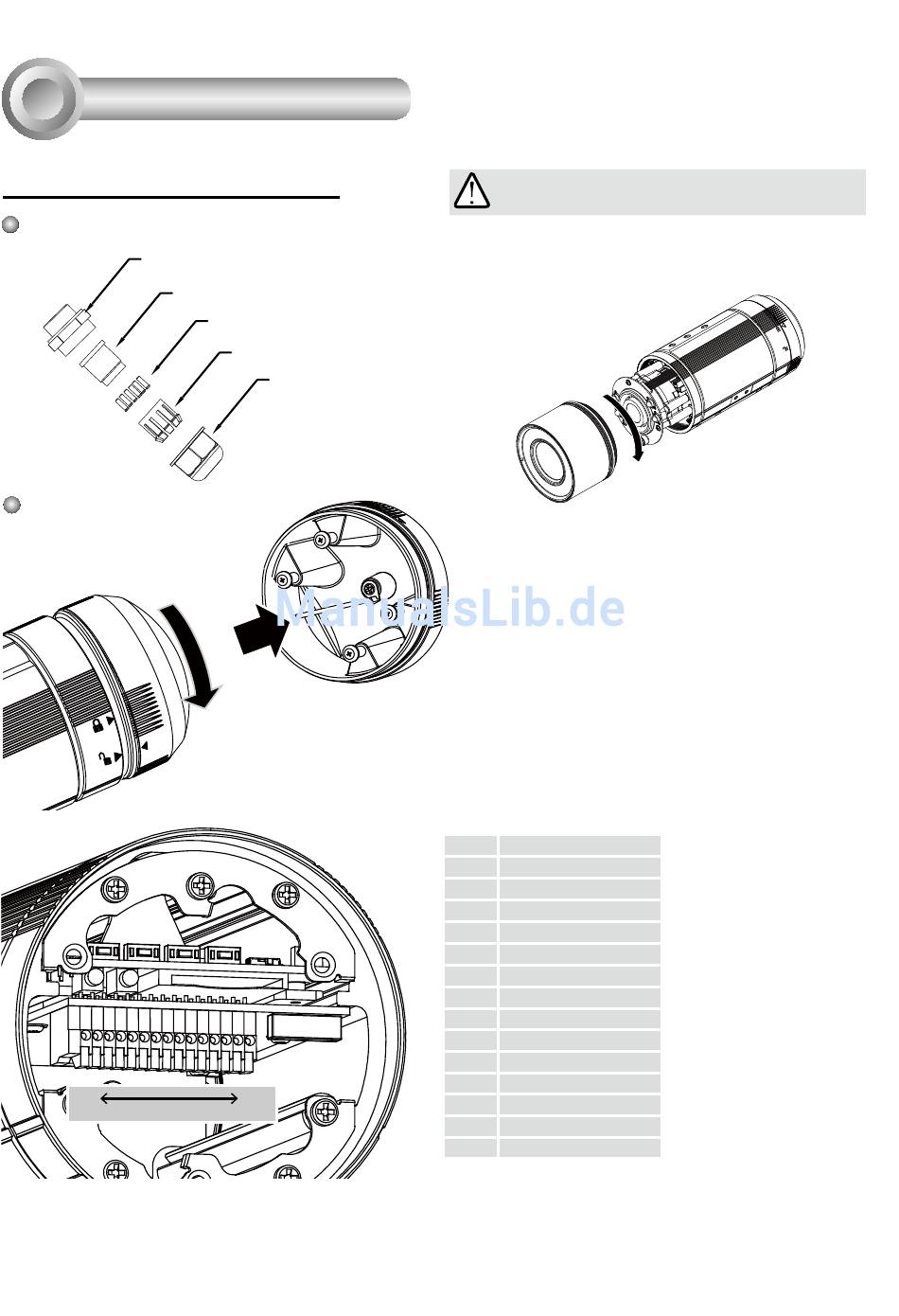

Kabelverbindung
Wasserdichter Anschluss
Komponenten des wasserdichten Anschlusses
Schraubenmutter (A)
Pin Beschreibung
15
Pin number
Dichtung (B)
Dichtungen (C)
Gehäuse (D)
Dichtungsmutter (E)
1
WICHTIG:
Wenn Sie die vorder Abdeckung öffnen müssen,
stellen Sie sicher, dass Sie sie später wieder
fest verschließen, damit die Kamera wasserdicht
bleibt.
Pin Beschreibung
1
AC 24V IN
2
AC 24V IN
3
DC12V+ IN
4
DC12V- IN
5
DI-
6
DI+
7
DO-
8
DO+
9
N/C
10
N/C
11
EXT_MIC
12
Audio Out
13
Audio GND
14
TV Out
15
GND
DE-58
