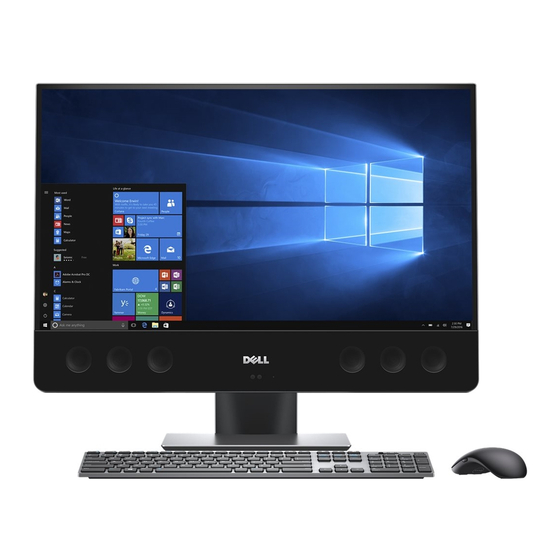

Dell XPS 27 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für XPS 27:
- Servicehandbuch (156 Seiten) ,
- Einrichtung und technische daten (30 Seiten) ,
- Schnellstart handbuch (2 Seiten)
Verwandte Anleitungen für Dell XPS 27
Inhaltszusammenfassung für Dell XPS 27
- Seite 1 XPS 27 Benutzerhandbuch Computermodell: XPS 2720 Betriebsmodell: W06C Betriebstyp: W06C002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine Warnung wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. ____________________ © 2013 Dell Inc. In diesem Text verwendete Marken: Dell™, das DELL Logo und XPS™ sind Marken von ® ® Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern;... -
Seite 3: Inhaltsverzeichnis
Inhalt Vorbereitung ......Abschalten des Computers und aller angeschlossener Geräte ....Sicherheitshinweise . - Seite 4 10 Ausbauen der Umwandlerplatine ..Vorbereitende Arbeitsschritte ....Vorgehensweise ......11 Wiedereinbauen der Umwandlerplatine .
- Seite 5 19 Wiedereinbauen des Netzteillüfters ..Vorgehensweise ......Abschließende Arbeitsschritte ....20 Entfernen des Festplattenlaufwerks .
- Seite 6 29 Austauschen der Wireless-Mini-Card ..Vorgehensweise ......Abschließende Arbeitsschritte ....30 Ausbauen der mSATA-Mini-Card .
- Seite 7 38 Entfernen des Prozessors ....Vorbereitende Arbeitsschritte ....Vorgehensweise ......39 Austauschen des Prozessors .
- Seite 8 47 Austauschen der E/A-Platine ... . . Vorgehensweise ......Abschließende Arbeitsschritte .
- Seite 9 56 Entfernen der mittleren Abdeckung ..Vorbereitende Arbeitsschritte ....Vorgehensweise ......57 Wiedereinbauen der mittleren Abdeckung .
- Seite 10 65 Aktualisieren des BIOS ....66 Steuerelemente der Anzeigeeinstellungen ....67 Vor Ihrem Anruf .
-
Seite 11: Vorbereitung
Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das... -
Seite 12: Empfohlene Werkzeuge
VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an selbigen zu vermeiden. VORSICHT: Nur zertifizierte Servicetechniker sind zum Entfernen der Computerabdeckung und zum Zugriff auf die Komponenten im Computerinneren befugt. -
Seite 13: Nach Abschluss Der Arbeiten Im Inneren Des Computers
Nach Abschluss der Arbeiten im Inneren des Computers Sind die Austauscharbeiten abgeschlossen, achten Sie bitte auf folgende Punkte: • Alle Schrauben wurden wieder eingesetzt und im Inneren des Computers befinden sich keine losen Schrauben mehr. • Alle vor den Reparaturarbeiten entfernten externen Geräte, Kabel, Karten und andere Teile wurden wieder angeschlossen. -
Seite 14: Technische Übersicht
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Innenansicht des Computers Betriebsschalterbaugruppe Umwandlerplatine... -
Seite 15: Komponenten Der Systemplatine
Komponenten der Systemplatine Wireless-Mini-Card-Anschluss Anschluss des Kamerakabels Speichermodulanschluss Speichermodulanschluss (CHANNEL A-DIMM) (CHANNEL B-DIMM) mSATA-Mini-Card-Anschluss Anschluss des Lautsprecherkabels Knopfzellenbatterie-Halterung Anschluss des Betriebsschalterkabels Anschluss des Umwandlerplatinen-Kabels 10 Anschluss des Steuerungskabels für Eingangsquelle und Anzeigeeinstellungen Wireless-Tastatur/Maus-Empfänger CMOS-Jumper Kabelanschluss Technische Übersicht... - Seite 16 E/A-Platinenanschluss (REAR_IO1) E/A-Platinenanschluss (REAR_IO2) Kennwort-Jumper Festplatten-Datenkabelanschluss Datenkabelanschluss des optischen Netzkabelanschluss des optischen Laufwerks Laufwerks Festplatten-Netzkabelanschluss 20 Hauptnetzkabelanschluss (8-polig) LVDS-Kabelanschluss (LVDS1) 22 LVDS-Kabelanschluss (LVDS2) Prozessorsockel 24 Touchscreen-Kabelanschluss Prozessor-Netzkabelanschluss (4-polig) 26 Kabelanschluss des Prozessorkühlkörperlüfters Technische Übersicht...
-
Seite 17: Entfernen Der Hinteren Abdeckung
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Legen Sie den Computer mit der Vorderseite nach unten auf eine saubere, ebene Oberfläche. -
Seite 18: Erneutes Anbringen Der Hinteren Abdeckung
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Positionieren Sie die hintere Abdeckung über den inneren Rahmen und schieben Sie sie zur Unterseite des Computers. -
Seite 19: Vorgehensweise
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 20: Erneutes Anbringen Der Blende Auf Der Rückseite
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Führen Sie die Laschen auf der Unterseite der Blende auf der Rückseite in die Öffnungen am inneren Rahmen ein. -
Seite 21: Entfernen Des Standrahmens
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 22: Wiedereinbauen Des Standrahmens
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Führen Sie die Lasche oben am Standrahmen in die Vertiefung am Festplattenträger ein. -
Seite 23: Ausbauen Der Umwandlerplatine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 24: Wiedereinbauen Der Umwandlerplatine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der Umwandlerplatine an den Schraubenbohrungen auf der mittleren Abdeckung aus. -
Seite 25: Entfernen Des Optischen Laufwerks
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. - Seite 26 Entfernen Sie die Schrauben, mit denen die Halterungen des optischen Laufwerks am optischen Laufwerk befestigt sind. Entfernen Sie die Halterungen des optischen Laufwerks vom optischen Laufwerk. Schrauben (4) Halterungen des optischen Laufwerks (2) Optisches Laufwerk Entfernen des optischen Laufwerks...
-
Seite 27: Austauschen Des Optischen Laufwerks
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubbohrungen an den Halterungen des optischen Laufwerks mit den Schraubbohrungen auf dem optischen Laufwerk aus und bringen Sie die Schrauben wieder an, mit denen die Halterungen am optischen Laufwerk befestigt werden. -
Seite 28: Entfernen Von Speichermodulen
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. - Seite 29 Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulanschlusses vorsichtig mit den Fingerspitzen auseinander, bis das Modul herausspringt. Entfernen Sie das Speichermodul aus dem Speichermodulanschluss. Sicherungsklammern (2) Speichermodul Speichermodulanschluss Entfernen von Speichermodulen...
-
Seite 30: Austauschen Der Speichermodule
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Kerbe am Speichermodul an der Klammer am Speichermodulanschluss aus. -
Seite 31: Entfernen Der Abdeckung Der Hauptplatine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 32: Wiedereinbauen Der Abdeckung Der Hauptplatine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der Abdeckung der Systemplatine an den Schraubenbohrungen auf der mittleren Abdeckung aus. -
Seite 33: Ausbauen Des Netzteillüfters
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. - Seite 34 Netzteillüfter Schrauben (2) Netzteil-Lüfterkabel Sicherungslasche Ausbauen des Netzteillüfters...
-
Seite 35: Wiedereinbauen Des Netzteillüfters
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Führen Sie das Netzteillüfter-Kabel unter der E/A-Platinenbaugruppe durch und schließen Sie es an das Netzteil an. -
Seite 36: Entfernen Des Festplattenlaufwerks
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das Festplattenlaufwerk nicht, während der Computer sich im Energiesparmodus befindet oder eingeschaltet ist. - Seite 37 Bügel (2) Netz- und Datenkabelanschluss Strom- und Datenkabel Festplattenbaugruppe Entfernen Sie die Schrauben, mit denen die Bügel am Festplattenlaufwerk befestigt sind, und entfernen Sie die Bügel vom Festplattenlaufwerk. Schrauben (4) Festplattenlaufwerk Bügel (2) Entfernen des Festplattenlaufwerks...
-
Seite 38: Austauschen Der Festplatte
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Laufwerk mit Vorsicht. Vorgehensweise Richten Sie die Schraubbohrungen an den Bügeln mit den Schraubbohrungen auf... -
Seite 39: Ausbauen Des Festplattenträgers
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 40: Wiedereinbauen Des Festplattenträgers
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Festplattenträger an den Schraubenbohrungen an der mittleren Abdeckung aus. -
Seite 41: Entfernen Der E/A-Leiste
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 42: Erneutes Anbringen Der E/A-Leiste
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Öffnungen auf der E/A-Leiste an den Anschlüssen auf der E/A-Platinenbaugruppe aus. -
Seite 43: Entfernen Der Knopfzellenbatterie
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHT: Durch das Entfernen der Knopfzellenbatterie werden die BIOS-Einstellungen auf die Standardwerte zurückgestellt. Daher sollten Sie vor dem Entfernen des Knopfzellenakkus die BIOS-Einstellungen notieren. -
Seite 44: Austauschen Der Knopfzellenbatterie
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Bei unsachgemäßem Einbau kann der Akku explodieren. Ersetzen Sie den Akku nur mit typgleichen oder äquivalenten Modellen. Leere Akkus sind den Herstelleranweisungen entsprechend zu entsorgen. -
Seite 45: Entfernen Der Wireless-Mini-Card
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. - Seite 46 Ziehen Sie die Wireless-Mini-Card aus dem Wireless-Mini-Card-Anschluss heraus. Wireless-Mini-Card-Anschluss Wireless-Mini-Card Entfernen der Wireless-Mini-Card...
-
Seite 47: Austauschen Der Wireless-Mini-Card
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise VORSICHT: Um Beschädigungen an der Mini-Card zu vermeiden, stellen Sie sicher, dass sich unter der Wireless-Mini-Card keine Kabel befinden. -
Seite 48: Ausbauen Der Msata-Mini-Card
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 49: Wiedereinbauen Der Msata-Mini-Card
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Kerbe auf der mSATA-Mini-Card an der Halterung des mSATA-Mini- Card-Anschlusses aus. -
Seite 50: Entfernen Des Inneren Rahmens
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 51: Erneutes Anbringen Des Inneren Rahmens
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem inneren Rahmen an den Schraubenbohrungen auf der Bildschirmblende aus. -
Seite 52: Ausbauen Des Prozessorkühlkörperlüfters
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 53: Wiedereinbauen Des Prozessorkühlkörperlüfters
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie den Prozessorkühlkörperlüfter unter die Halterung auf dem Laufwerkträger und richten Sie die Schraubenbohrungen auf dem Prozessorkühlkörperlüfter an den Schraubenbohrungen an der mittleren... -
Seite 54: Ausbauen Des Prozessorkühlkörpers
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. - Seite 55 Erdungskabel Schraube Belüftungsöffnungen Prozessorkühlkörper Unverlierbare Schrauben (4) Ausbauen des Prozessorkühlkörpers...
-
Seite 56: Wiedereinbauen Des Prozessorkühlkörpers
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise ANMERKUNG: Die ursprüngliche Wärmeleitpaste kann wiederverwendet werden, wenn sowohl die ursprüngliche Hauptplatine als auch der ursprüngliche Kühlkörper wieder eingebaut werden. -
Seite 57: Entfernen Des Prozessors
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. VORSICHT: Prozessoren sind sehr empfindlich. Fassen Sie den Prozessor nur an den Kanten an und berühren Sie keinen der Metallstifte. -
Seite 58: Austauschen Des Prozessors
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet wurde. -
Seite 59: Abschließende Arbeitsschritte
Abschließende Arbeitsschritte Bauen Sie den Prozessorkühlkörper wieder ein. Siehe „Wiedereinbauen des Prozessorkühlkörpers“ auf Seite 56. Bringen Sie die Hauptplatinenabdeckung wieder an. Siehe „Wiedereinbauen der Abdeckung der Hauptplatine“ auf Seite 32. Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“... -
Seite 60: Entfernen Des Netzteils
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 61: Vorgehensweise
Vorgehensweise Drücken Sie die Sicherungsklammern und trennen Sie das Haupt-Netzteilkabel und Prozessor-Netzteilkabel von der Systemplatine. Entfernen Sie das Haupt-Netzteilkabel und Prozessor-Netzteilkabel aus ihren Kabelführungen. Drücken Sie die Sicherungslasche am Netzanschlusskabel-Anschluss und trennen Sie das Netzanschlusskabel vom Netzteil. Trennen Sie das Netzteil-LED-Kabel vom Netzteil. Heben Sie die Sicherungslasche an und trennen Sie das Netzteillüfter-Kabel vom Netzteil. -
Seite 62: Einbauen Des Netzteils
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen am Netzteil an den Schraubenbohrungen an der mittleren Abdeckung aus, und bringen Sie die Schrauben wieder an, mit denen das Netzteil an der mittleren Abdeckung befestigt wird. -
Seite 63: Entfernen Des Wireless-Tastatur/Maus-Empfängers
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 64: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen der Wireless-Tastatur/Maus-Empfänger an der Bildschirmblende befestigt ist. Entfernen Sie die Schrauben, mit denen die Erdungskabel an der mittleren Abdeckung und der Bildschirmblende befestigt sind. Trennen Sie das Wireless-Keyboard/Maus-Empfängerkabel von der Systemplatine. Notieren Sie sich den Verlauf des Wireless-Tastatur/Maus-Empfängerkabels und entfernen Sie das Kabel aus den Kabelführungen. -
Seite 65: Wiederanbringen Des Wireless-Tastatur/Maus-Empfängers
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf dem Wireless-Tastatur/Maus-Empfänger mit den Schraubenbohrungen auf der Bildschirmblende aus. -
Seite 66: Entfernen Der Lautsprecher
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 67: Vorgehensweise
Vorgehensweise Trennen Sie die Lautsprecherkabel von der Systemplatine. Notieren Sie sich den Verlauf des Lautsprecherkabels und entfernen Sie das Lautsprecherkabel aus den Kabelführungen. Entfernen Sie die Schrauben, mit denen die Lautsprecher an der Bildschirmblende befestigt sind. Heben Sie die Lautsprecher aus der Bildschirmblende. Schrauben (4) Lautsprecherkabel Lautsprecher ( 2) -
Seite 68: Anbringen Der Lautsprecher
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf den Lautsprechern an den Schraubenbohrungen an der Bildschirmblende aus. -
Seite 69: Entfernen Der E/A-Platine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 70: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die E/A-Platinenbaugruppe an der mittleren Abdeckung befestigt ist. Heben Sie die E/A-Platinenbaugruppe vorsichtig aus der mittleren Abdeckung heraus und drehen Sie sie um. Drücken Sie die Sicherungslasche und trennen Sie das Netzanschlusskabel ab. Notieren Sie sich den Verlauf des Netzteil-LED-Kabels und trennen Sie das Kabel vom Netzteil. - Seite 71 Drücken Sie die Sicherungslaschen nach außen, um die E/A-Platine zu lösen und heben Sie die E/A-Platine aus der E/A-Platinenhalterung heraus. E/A-Platinenhalterung Sicherungslaschen (4) E/A-Platine Entfernen der E/A-Platine...
-
Seite 72: Austauschen Der E/A-Platine
Arbeiten im Inneren des Computers die Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie das Netzanschlusskabel und Netzteil-LED-Kabel durch die Öffnung an der E/A-Platinenhalterung. -
Seite 73: Entfernen Der Antennenmodule
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 74: Vorgehensweise
Vorgehensweise Trennen Sie die Wireless-Antennenkabel von der Wireless-Mini-Card. Notieren Sie sich die Führung des Antennenkabels und entfernen Sie die Kabel aus den Kabelführungen. Ziehen Sie die Antennenmodule aus der Bildschirmblende. Heben Sie die Antennenmodule aus der Bildschirmblende heraus. Antennenmodule (2) Antennenkabel (2) Wireless-Mini-Card Entfernen der Antennenmodule... -
Seite 75: Einbauen Der Antennenmodule
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Antennenmodule mit den Führungsstiften auf der Bildschirmblende aus und befestigen Sie die Antennenmodule an der Bildschirmblende. -
Seite 76: Ausbauen Der Betriebsschalterbaugruppe
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 77: Vorgehensweise
Vorgehensweise Trennen Sie das Betriebsschalterkabel von der Hauptplatine. Notieren Sie sich den Verlauf Betriebsschalterkabels, und entfernen Sie es aus den Kabelführungen. Entfernen Sie die Schrauben, mit denen die Betriebsschalterbaugruppe an der Bildschirmblende befestigt ist. Drücken Sie den Betriebsschalter nach innen, um ihn aus der Vertiefung an der Bildschirmblende zu lösen, und heben Sie die Betriebsschalterbaugruppe dann vorsichtig aus der Bildschirmblende heraus. -
Seite 78: Wiedereinbauen Der Betriebsschalterbaugruppe
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie den Betriebsschalter in die Öffnung an der Bildschirmblende und platzieren Sie die Betriebsschalterbaugruppe auf der Bildschirmblende. -
Seite 79: Entfernen Der Systemplatine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer nach dem Wiedereinbau der Systemplatine im System-Setup eingeben. -
Seite 80: Vorgehensweise
Vorgehensweise Trennen Sie alle angeschlossenen Kabel von der Systemplatine. ANMERKUNG: Informationen zur Position der Anschlüsse finden Sie unter „Komponenten der Systemplatine“ auf Seite 15. Entfernen Sie die Schrauben, mit denen die Hauptplatine an der mittleren Abdeckung befestigt ist. Heben Sie die Systemplatine aus der mittleren Abdeckung. Schrauben (11) Systemplatine Entfernen der Systemplatine... -
Seite 81: Austauschen Der Systemplatine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Sie müssen die Service-Tag-Nummer nach dem Wiedereinbauen der Systemplatine im System-Setup eingeben. -
Seite 82: Eingeben Der Service-Tag-Nummer In Das System-Setup-Programm
Bringen Sie die Blende wieder auf der Rückseite an. Siehe „Erneutes Anbringen der Blende auf der Rückseite“ auf Seite 20. Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“ auf Seite 18. Folgen Sie den Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“... -
Seite 83: Ausbauen Der Seitlichen E/A-Platine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 84: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die Abdeckung der E/A-Platine an der Bildschirmblende befestigt ist. Heben Sie die Abdeckung der seitlichen E/A-Platine von der seitlichen E/A-Platine ab. Erdungskabel Seitliche E/A-Platine Schrauben (2) Abdeckung der seitlichen E/A-Platine Heben Sie zunächst die Innenkante der seitlichen E/A-Platine vorsichtig an, und heben Sie anschließend die Anschlüsse auf der seitlichen E/A-Platine aus den Öffnungen auf der Bildschirmblende heraus. -
Seite 85: Wiedereinbauen Der Seitlichen E/A-Platine
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Schieben Sie die Anschlüsse auf der seitlichen E/A-Platine in die Öffnungen auf der Bildschirmblende, und richten Sie die Schraubenbohrungen auf der seitlichen E/A-Platine an den Schraubenbohrungen auf der Bildschirmblende aus. - Seite 86 Bringen Sie die Blende wieder auf der Rückseite an. Siehe „Erneutes Anbringen der Blende auf der Rückseite“ auf Seite 20. Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“ auf Seite 18. Folgen Sie den Anweisungen unter „Nach Abschluss der Arbeiten im Inneren des Computers“...
-
Seite 87: Entfernen Der Mittleren Abdeckung
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Wenn Komponenten an der mittleren Abdeckung befestigt sind, ist diese sehr schwer. Daher sollte sie unter diesen Umständen von zwei Personen entfernt und wieder angebracht werden. -
Seite 88: Vorgehensweise
Entfernen Sie die Umwandlerplatine. Siehe „Ausbauen der Umwandlerplatine“ auf Seite 23. Befolgen Sie die Anweisungen von Schritt1 bis Schritt3 unter „Entfernen der Systemplatine“ auf Seite 79. Vorgehensweise Entfernen Sie die Schrauben, mit denen die E/A-Platinenabdeckung am Gehäuse befestigt ist. Heben Sie die Abdeckung der seitlichen E/A-Platine von der seitlichen E/A-Platine. Entfernen Sie die Schraube, mit der das Erdungskabel an der mittleren Abdeckung befestigt ist. - Seite 89 Entfernen Sie die Schrauben, mit denen der mittlere Rahmen an der Bildschirmblende befestigt ist. Entfernen Sie alle Kabel von den Kabelführungen der mittleren Abdeckung. Heben Sie die mittlere Abdeckung vom Bildschirm ab. Schrauben (2) Mittlere Abdeckung Entfernen der mittleren Abdeckung...
-
Seite 90: Wiedereinbauen Der Mittleren Abdeckung
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen auf der mittleren Abdeckung an den Schraubenbohrungen auf der Bildschirmblende aus. -
Seite 91: Abschließende Arbeitsschritte
Abschließende Arbeitsschritte Befolgen Sie die Anweisungen von Schritt1 bis Schritt3 unter „Austauschen der Systemplatine“ auf Seite 81. Bauen Sie die Umwandlerplatine wieder ein. Siehe „Wiedereinbauen der Umwandlerplatine“ auf Seite 24. Setzen Sie das Netzteil wieder ein. Siehe „Einbauen des Netzteils“ auf Seite 62. Setzen Sie den Netzteillüfter wieder ein. -
Seite 92: Entfernen Des Bildschirms
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 93: Vorgehensweise
Vorgehensweise Trennen Sie das Betriebsschalterkabel, Lautsprecherkabel, Kamerakabel, Kabel zur Steuerung der Eingangsquelle/Anzeigeeinstellungen, Wireless-Tastatur/Maus- Empfängerkabel, die LVDS-Kabel und das Touchscreen-Kabel von der Systemplatine, und entfernen Sie die Kabel aus ihren Kabelführungen. Trennen Sie die Antennenkabel von der Wireless-Mini-Card und nehmen Sie sie aus den Kabelführungen heraus. - Seite 94 Entfernen Sie die Schraube, mit der das Erdungskabel an den Belüftungsöffnungen des Prozessors befestigt ist. Entfernen Sie die Schraube, mit der das Erdungskabel des rechten Lautsprechers an der mittleren Abdeckung befestigt ist. Entfernen Sie die Schrauben, die die Hauptplatine an der seitlichen E/A-Platine sichern. Entfernen Sie die Schrauben, mit denen die Abdeckung der seitlichen E/A-Platine an der Bildschirmblende befestigt ist, und entfernen Sie die Abdeckung der seitlichen E/A-Platine.
- Seite 95 WARNUNG: Wenn Komponenten an der mittleren Abdeckung befestigt sind, ist diese sehr schwer. Daher sollte sie unter diesen Umständen von zwei Personen entfernt und wieder angebracht werden. Heben Sie die mittlere Abdeckungsbaugruppe zusammen mit den Komponenten vorsichtig aus dem Festplattenträger heraus und nehmen Sie die Kabel vorsichtig aus den Öffnungen heraus.
- Seite 96 Heben Sie zunächst die Innenkante der seitlichen E/A-Platine vorsichtig an, und heben Sie anschließend die Anschlüsse auf der seitlichen E/A-Platine aus den Öffnungen auf der Bildschirmblende heraus. Displaybaugruppe Seitliche E/A-Platine Entfernen des Bildschirms...
- Seite 97 Ziehen Sie and der Lasche und trennen Sie die Flachbandkabel von der Bildschirmbaugruppe. Ziehen Sie die Klebebänder ab, mit denen die Flachbandkabel an der Bildschirmbaugruppe befestigt sind. Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe an der Bildschirmblende befestigt ist. Heben Sie die Bildschirmbaugruppe aus dem Gehäuse.
- Seite 98 Entfernen Sie die Schrauben, mit denen die Bildschirmhalterungen am Bildschirm befestigt sind und entfernen Sie die Bildschirmhalterungen. Schrauben (4) Bildschirmhalterungen (2) Bildschirmbedienfeld Entfernen des Bildschirms...
-
Seite 99: Austauschen Des Bildschirms
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. WARNUNG: Wenn Komponenten an der mittleren Abdeckung befestigt sind, ist diese sehr schwer. Daher sollte sie unter diesen Umständen von zwei Personen entfernt und wieder angebracht werden. -
Seite 100: Abschließende Arbeitsschritte
Setzen Sie die Baugruppe der mittleren Abdeckung in die Bildschirmblende ein. ANMERKUNG: Achten Sie darauf, dass alle Kabel durch die entsprechenden Kabelführungen geführt werden und sich keine Kabel unter der mittleren Abdeckung befinden. Richten Sie die Schraubenbohrungen auf der mittleren Abdeckung an den Schraubenbohrungen auf der Bildschirmblende aus. -
Seite 101: Entfernen Des Kameramoduls
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 102: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen die Kamerabaugruppe am Gehäuse befestigt ist. Heben Sie die Kamerabaugruppe vorsichtig an und trennen Sie das Kamerakabel von der Kamerabaugruppe. Kamerakabel Kamerabaugruppe Schrauben (2) Lösen Sie die Klammern, mit denen das Kameramodul an der Kamerahalterung befestigt ist, nach oben und entfernen Sie das Kameramodul. -
Seite 103: Austauschen Des Kameramoduls
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Halterungen am Kameramodul mit den Schlitzen an der Kamerabaugruppe aus, und lassen Sie das Kameramodul einrasten. -
Seite 104: Ausbauen Der Mikrofonmodule
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. -
Seite 105: Vorgehensweise
Vorgehensweise Trennen Sie die Mikrofonkabel von den Mikrofonmodulen. Ziehen Sie die Sicherungslaschen mit einem Plastikstift zu sich und schieben Sie das Mikrofonmodul nach oben. Heben Sie das Mikrofonmodul aus der Mikrofonmodulhalterung heraus. Sicherungslaschen (2) Mikrofonkabel Mikrofonmodule (2) Ausbauen der Mikrofonmodule... -
Seite 106: Wiedereinbauen Der Mikrofonmodule
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Vorgehensweise Richten Sie die Mikrofonmodule mit der Mikrofonmodulhalterung aus und setzen Sie sie in die Mikrofonmodulhalterung ein. Stellen Sie sicher, dass die Mikrofonmodule mit den Halterungen an der Mikrofonmodulhalterung gesichert sind. -
Seite 107: System-Setup-Programm
Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Während des POST-Vorgangs wird das Dell Logo angezeigt und es erscheint eine auf Aufforderung zum Drücken von F2. Drücken Sie dann sofort die Taste <F2>. - Seite 108 System-Setup-Bildschirme Auf den Bildschirmen des System-Setup-Programms werden die aktuellen oder veränderbaren Konfigurationsinformationen des Computers angezeigt. Die Informationen auf dem Bildschirm sind in drei Bereiche aufgeteilt: Setup Item (Setup-Element), aktiver Help Screen (Hilfebildschirm) und Key Functions (Tastenfunktionen). Setup Item: Dieses Feld wird auf der linken Help Screen: Dieses Feld wird auf der Seite des System-Setup-Fensters angezeigt.
- Seite 109 Main→ Processor Information (Prozessorinformationen) Zeigt den Prozessortyp an. Processor Type Zeigt den Prozessor-ID-Code an. Processor ID Zeigt die Anzahl der Prozessorkerne in Ihrem Processor Core Count Computer an. Zeigt die Gesamtgröße des Prozessor-L1-Cache an. Processor L1 Cache Zeigt die Gesamtgröße des Prozessor-L2-Cache an. Processor L2 Cache Zeigt die Gesamtgröße des Prozessor-L3-Cache an.
- Seite 110 Advanced→ Processor Configuration (Prozessorkonfiguration) Bei Aktivierung dieser Option wird jeder physische Intel(R) Hyper-Threading Prozessor als zwei logische Prozessorkerne angezeigt. Technology Bei Aktivierung dieser Option werden Taktrate und Intel(R) SpeedStep Kernspannung des Prozessors dynamisch an die Technology Prozessorauslastung angepasst. Bei Aktivierung dieser Option kann ein Virtual Machine Intel(R) Virtualization Monitor (VMM) auf Ihren Computer zugreifen.
- Seite 111 Ermöglicht die Auswahl des Startmodustyps Boot Mode Ermöglicht die Aktivierung oder Deaktivierung der Secure Boot Control Startsteuerung ANMERKUNG: Um diese Funktion zu aktivieren, muss sich der Computer im UEFI-Startmodus befinden und Laden der Legacy-OPROM muss auf niemals festgelegt sein. Ermöglicht die Auswahl eines benutzerdefinierten Secure Boot Mode Modus (Datenbank des sicheren Starts löschen) oder eines Standard-Modus (festgesetztes Verfahren für...
- Seite 112 Security (Sicherheit) Wenn das Supervisor-Kennwort festgelegt ist, Unlock Setup geben Sie das Kennwort ein, um die Setup-Optionen anzuzeigen. Zeigt den Status des Supervisor-Kennworts an Supervisor Password Zeigt den Status des Benutzerkennworts an. User Password Option zum Festlegen eines Supervisor-Kennworts Set Supervisor Password Ermöglicht die Konfiguration der User Access Level Benutzerzugangsebene...
-
Seite 113: Ändern Der Startreihenfolge
Ändern der Startreihenfolge für den aktuellen Startvorgang Diese Funktion können Sie zum Ändern der festgelegten Startreihenfolge verwenden. So können Sie das System beispielsweise vom optischen Laufwerk aus starten, um Dell Diagnostics von der Drivers and Utilities Disc (CD mit Treibern und Dienstprogrammen) auszuführen. -
Seite 114: Löschen Verlorener Kennwörter
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. Entfernen Sie die Hauptplatinenabdeckung. Siehe „Entfernen der Abdeckung der Hauptplatine“... -
Seite 115: Löschen Von Cmos-Einstellungen
Abschluss der Arbeiten im Inneren des Computers“ auf Seite 13. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter dell.com/regulatory_compliance. Entfernen Sie die hintere Abdeckung. Siehe „Entfernen der hinteren Abdeckung“ auf Seite 17. Entfernen Sie die Hauptplatinenabdeckung. Siehe „Entfernen der Abdeckung der Hauptplatine“... -
Seite 116: Aktualisieren Des Bios
BIOS eventuell gelöscht und neu Systemplatine ab. So aktualisieren Sie das BIOS: Den Computer einschalten. Besuchen Sie die Webadresse dell.com/support. Klicken Sie auf Start Here (Hier starten) unter Support for Home Users (Support für Privatanwender). Wenn Sie die Service-Tag-Nummer Ihres Computers vorliegen haben, geben Sie diese ein und klicken Sie auf Submit (Senden). -
Seite 117: Steuerelemente Der Anzeigeeinstellungen
Steuerelemente der Anzeigeeinstellungen Verwenden Sie die Steuerelemente der Anzeigeeinstellungen, um Folgendes auszuführen: • Einstellen der Lautstärke • Anpassen der Bildschirmhelligkeit • Auswählen der Videoquelle • Ausschalten des Bildschirms Die Funktionen der Steuerelemente variieren, wenn Folgendes zutrifft: • Ihr Computer ist mit keinem Video-Eingabe- oder Ausgabegerät verbunden. •... - Seite 118 Die Steuerelemente der Anzeigeeinstellungen besitzen folgende Funktionen: • Verringern der Bildschirmhelligkeit: Tippen Sie, um die Bildschirmhelligkeit zu verringern. • Erhöhen der Bildschirmhelligkeit: Tippen Sie, um die Bildschirmhelligkeit zu erhöhen. • Ausschalten des Bildschirms: Tippen Sie, um den Bildschirm auszuschalten. • Auswählen der Eingangsquelle: Tippen Sie, um zwischen Videoeingangsquellen umzuschalten.
-
Seite 119: Vor Ihrem Anruf
Vor Ihrem Anruf Halten Sie den Express-Servicecode bereit, wenn Sie den Kundendienst von Dell anrufen. Mit diesem Code werden Sie im automatischen Support-Telefonsystem schneller verbunden. Möglicherweise werden Sie auch nach Ihrer Service-Tag-Nummer gefragt. Ausfindigmachen der Service-Tag-Nummer oder des Express-Servicecodes Die Service-Tag-Nummer oder der Express-Servicecode befindet sich auf einem Etikett an der Unterseite Ihres Computers. -
Seite 120: Weitere Informationen
Funktionen Ihres Computers: • Schnellstart-Handbuch: enthält Informationen zum Einrichten Ihres Computers. • Technische Daten: enthält Informationen zu den technischen Daten Ihres Computers. • Me and My Dell (Ich und mein Dell): enthält Informationen zu den Funktionen Ihres Computers. Weitere Informationen...
