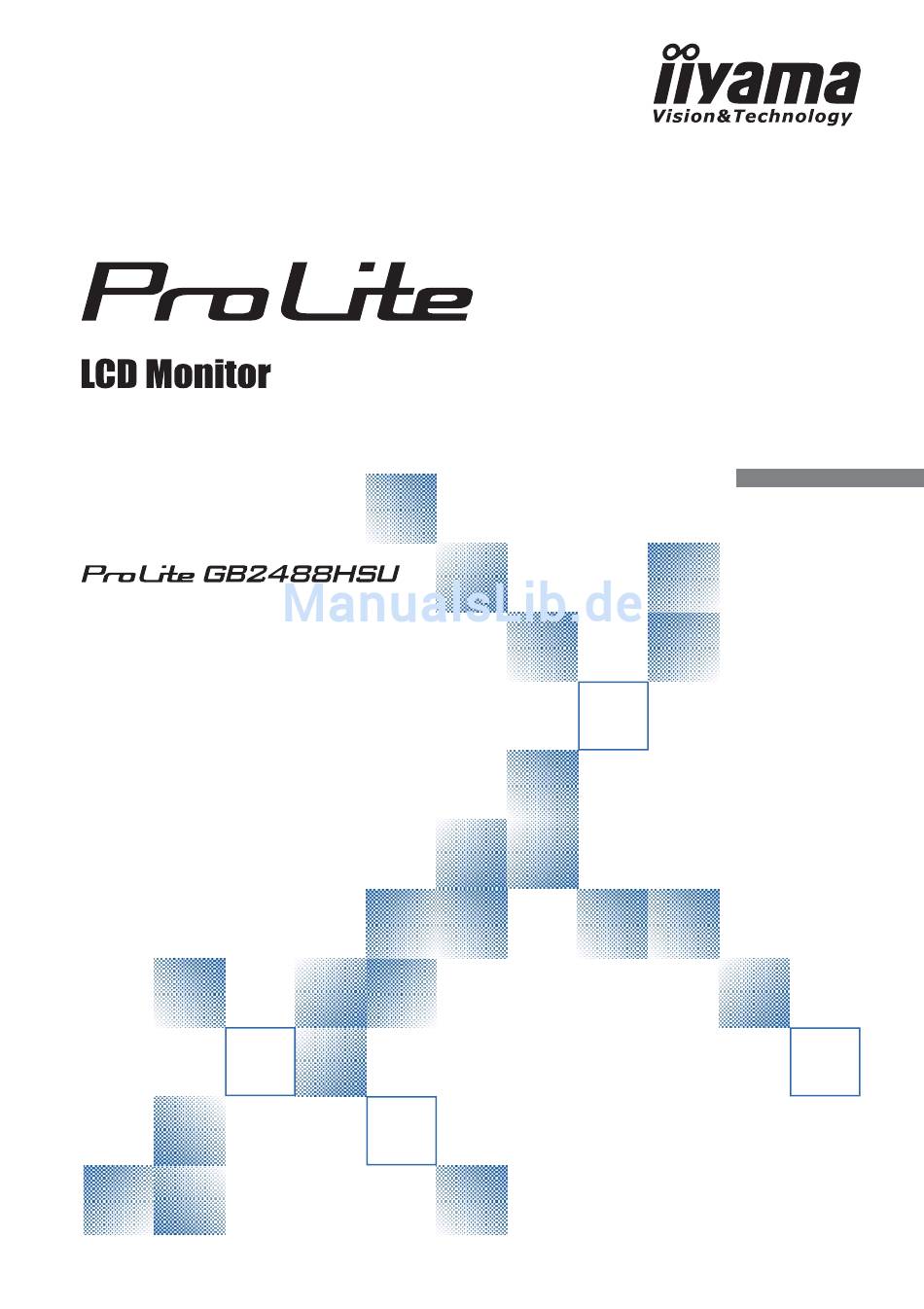

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite GB2488HSU
Inhaltszusammenfassung für iiyama ProLite GB2488HSU
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 WAND- DECKENMONTAGE ............5 INSTALLATION DES MONITORFUSSES ........6 FUNKTIONSELEMENTE UND ANSCHLÜSSE ......7 MONITOR ANSCHLIESSEN ............8 COMPUTER-EINSTELLUNG ............9 AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS ............9... -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus. Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Service-Mitte in Deutschland für einen Ersatz der Hintergrundbeleuchtung, wenn der Bildschirm schwarz ist, flackert oder nicht leuchtet. Versuchen Sie niemals, die Hintergrundbeleuchtung selber auszuwechseln. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt. -
Seite 10: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 11: Funktionselemente Und Anschlüsse
FUNKTIONSELEMENTE UND ANSCHLÜSSE <Frontseite> <Rückseite> Ein/Aus-Schalter ( Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Auswahl / Audio Einstellungstaste-Taste ( Heraufscrollen / Lautstärke -Taste ( Nach unten scrollen / i-Style Mode-Taste ( Menü -Taste ( Lautsprecher Kopfhöreranschluss (EARPHONE) Audioanschluss (AUDIO IN) USB-DOWN Anschluss (USB) USB-DOWN Anschluss (USB) USB-UP Anschluss (PC USB) -
Seite 12: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 13: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 22, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus. ... -
Seite 14: Monitor Bedienen
MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S22) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. A Drücken Sie auf die Taste , um das Bildschirm-Menü... -
Seite 15: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellung Bildeinstellung Picture Adjust Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast * Contrast Zu intensiv Zu dunkel 1,2,3 Helligkeit * Brightness Zu hell Aus / -2 / -1 / 0 / +1 / +2 Er verbessert die Graustufe Antwortzeit der Overdrive * LCD Verkleidung. -
Seite 16: Signal Eingangswahl
Signal Eingangswahl Signal Eingangswahl Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den DVI. HDMI1 Wählen Sie den HDMI1. Signal Eingangswahl HDMI2 Wählen Sie den HDMI2. Input Select DisplayPort Wählen Sie den DisplayPort. Die Signaleingänge werden auf Aktivität durchsucht. Auto Der erste aktive Eingang wird dargestellt. -
Seite 17: Farbeinstellungen
Benutzer Einst. Speichern Benutzer Einst. Speichern Store User Setting Einstellungselement Problem / Option Zu drückende Taste User Mode 1 Speichern Sie die Einstellungen der Bildschirmeinstellung. Gespeicherte Einstellungen User Mode 2 Speichern Sie die Einstellungen der Bildschirmeinstellung. Memorize Setting User Mode 3 Speichern Sie die Einstellungen der Bildschirmeinstellung. -
Seite 18: Manuelle Bildanpassung
Manuelle Bildanpassung Manuelle Bildanpassung Manual Image Adjust Einstellungselement Problem / Option Zu drückende Taste Die i-Style Mode ist ausgeschalten. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet. Sport Spiel Für Sport Spielumwelt. FPS Spiel Für FPS Spielumwelt. i-Style Mode Direct Strategie Spiel Für Strategie Spielumwelt. -
Seite 19: Menü Einstellungen
Bringen Sie den Hintergrund von OSD zurück. OSD Hintergrund * OSD Background Der Hintergrund von OSD wird transparent gebildet. Iiyama Logo wird beim Einschalten nicht angezeigt. Start logo * Opening Logo Iiyama Logo wird beim Einschalten angezeigt. Die Power LED Anzeige ist ausgeschalten. -
Seite 20: Zurücksetzen
Informationen Informationen Information <Beispiel> Zeigt Informationen über die aktuelle Signaleingabe von der Grafi kkarte des Computers. Informationen Aulösung: 1920x1080 HINWEIS In der Bedienungsanleitung der Grafi kkarte fi nden Horizontalfrequenz: 67.56KHz Vertikalfrequenz: 60.0Hz Sie weitere Informationen über Änderung und Pixeltakt: 148.5MHz Modellnummer: GB2488HS Aktualisierung der Aufl... - Seite 21 ● Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste und die Taste für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste und die Taste für ca.
-
Seite 22: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 23: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 24: Informationen Zum Recycling
Das Audiokabel ist richtig angeschlossen. H Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 20 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 25: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN Grösse-Kategorie 24" LCD- Panel-technologie TN Fläche Diagonal: 24" (61cm) Grösse 0,277mm H × 0,277mm V Lochabstand Helligkeit 350cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Typisch), 1ms (Grau zum Grau) -
Seite 26: Abmessungen
ABMESSUNGEN 568,0mm/22,4” 51,0mm/2,0” 533,5mm/21,0” 250,0mm/9,8” ) : Maximale Werte KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 37,500kHz 75,000Hz 31,500MHz 640 × 480 37,861kHz 72,809Hz 31,500MHz 35,156kHz 56,250Hz 36,000MHz 37,879kHz 60,317Hz SVGA 800 × 600 40,000MHz 46,875kHz 75,000Hz...
