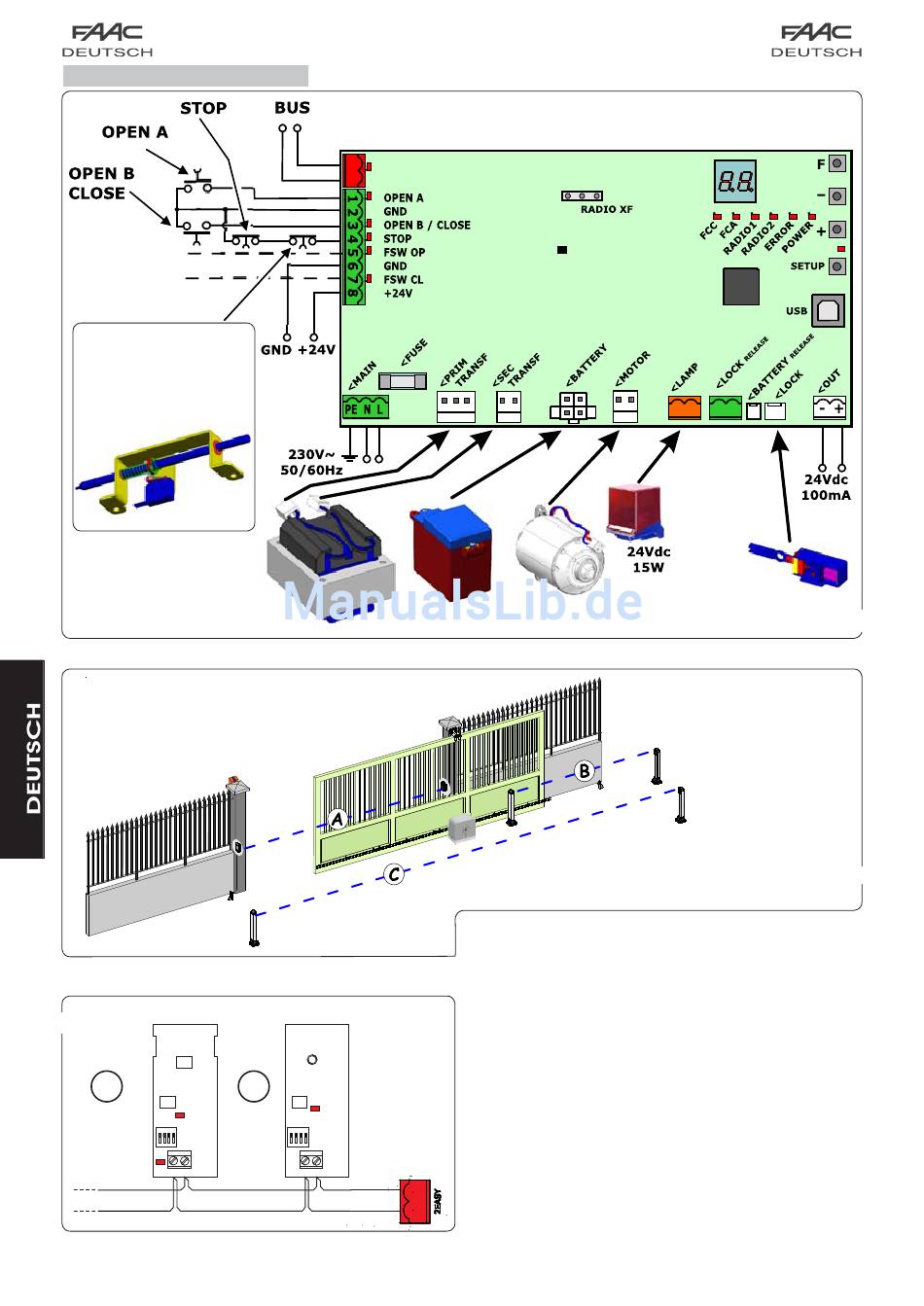

4 ELEKTRISCHE ANSCHLÜSSE
KONTAKT
MOTORENTRIEGELUNG
(Blockiert den Motor,
wenn der Griff für die
Entriegelung des Motors
betätigt wird)
A:
Fotozellen für den SCHLIESS-Vorgang
B:
Fotozellen für den ÖFFNUNGS-Vorgang
C:
Fotozellen für den ÖFFNUNGS- und SCHLIESS-Vorgang
Abb. 4
Fig. 4
RX
DL1
ON
DS1
1 2 3 4
DL2
BUS
BUS
RX - TX
DL1 = Ausrich-
tung
DL2 = Status
TX
BUS-2EASY/Ver-
sorgung
DL2
D S 1 = D i p -
ON
DS1
Schalter für die
1 2 3 4
Programmie-
BUS
BUS
rung
Vor dem Anschluss der Fotozellen muss die Betriebart je
nach dem zu schützenden Bewegungsbereich ausgewählt
werden:
Sicherheitsvorrichtungen beim Schließvorgang: Sie
werden nur während der Schließbewegung der Auto-
mation aktiviert und eignen sich somit dazu, das Tor im
Schließbereich vor dem Anstoßen zu schützen.
Sicherheitsvorrichtungen beim Schließvorgang: Sie
werden nur während der Öffnungsbewegung der Auto-
mation aktiviertund eignen sich somit dazu, das Tor im
Öffnungsbereich vor dem Anstoßen zu schützen.
Sicherheitsvorrichtungen beim Öffnungs-/Schließvor-
gang: Sie werden sowohl während der Öffnungs- als
auch bei der Schließbewegung der Automation
viertund eignen sich somit dazu, das Tor im gesamten
Öffnungs-/Schließbereich vor dem Anstoßen zu schüt-
zen.
4
Fig. 2
Abb. 2
Abb. 3
Fig. 3
akti-
