Inhaltszusammenfassung für FAAC E012

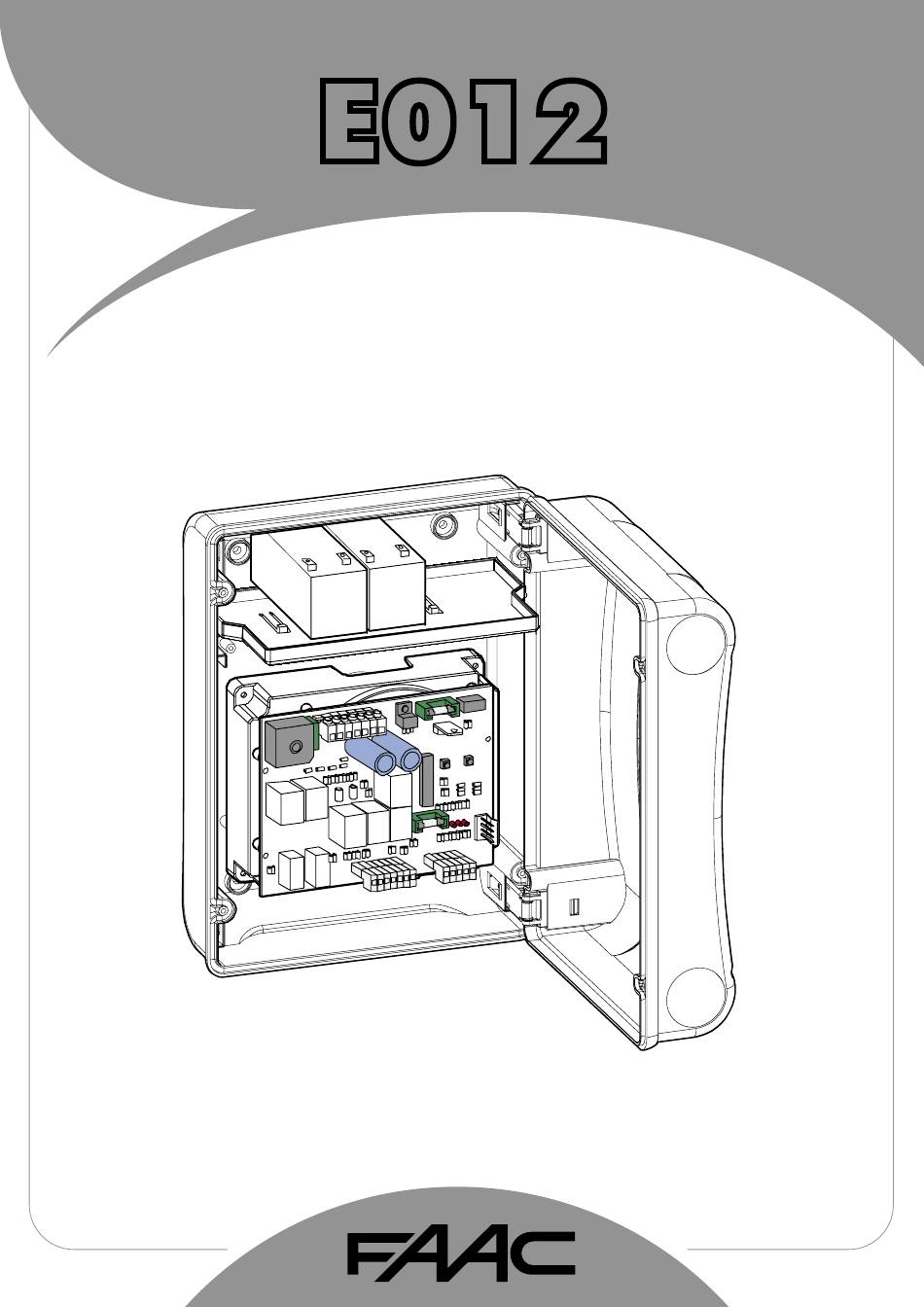

- Seite 1 E012...
-
Seite 2: Inhaltsverzeichnis
73/23/EWG und nachfolgende Änderung 93/68/EWG. 89/336/EWG und nachfolgende Änderungen 92/31/EWG und 93/68/EWG Zusätzliche Anmerkung: Dieses Produkt wurde den Prüfungen in einer typischen homogenen Konfiguration unterzogen (alle Produkte stammen aus der Produktion der Firma FAAC S.p.A.). Bologna, 01 Dezember 2006 Der Geschäftsführer A. Bassi... -

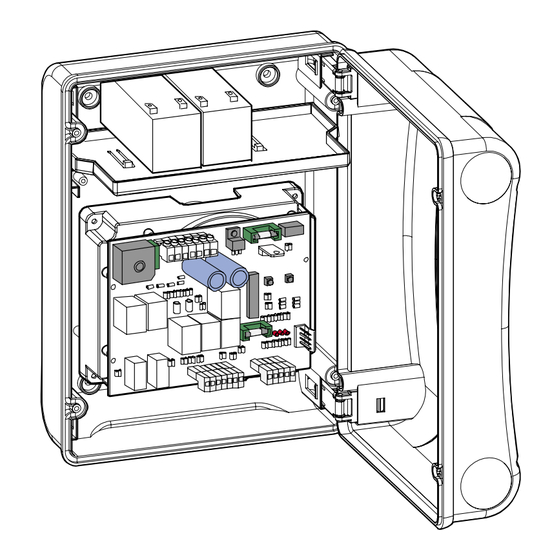

Seite 3: Installation Des Elektronischen Steuergeräts
Rev. 01.2006 - Montageanleitungen Seite 4 INSTALLATION DES ELEKTRONISCHEN STEUERGERÄTS Für die Befestigung der verschiedenen Bauteile im abgedichteten Gehäuse sind folgende Schritte auszuführen: Den Transformator am abgedichteten Behälter an Position (A) befestigen. Bei Verwendung der Pufferbatterien (Extra) die entsprechende Halterung an Position (B) fixieren. Die Batterien in die entsprechende Halterung einführen. -
Seite 4: Elektrische Anschlüsse
Rev. 01.2006 - Montageanleitungen Seite 5 ELEKTRISCHE ANSCHLÜSSE ELEKTRISCHER SCHALTPLAN A) Gehäuse der elektronischen Karte B) Abzweigdosen (nicht mitgeliefert) C) 3x1,5 mm² (2+T) 230V D) Schlüsselschalter (EXTRA) E) Blinkleuchte 12 V (EXTRA) F) Infrarot-Fotozellen (EXTRA) Anmerkungen: 1) Für die Verlegung der Stromkabel entsprechende Ummantelungen mit Rohren und/oder... -
Seite 5: Präsentation Der Karte
Rev. 01.2006 - Montageanleitungen Seite 6 2.2.2 PRÄSENTATION DER KARTE BESCHREIBUNG DER KLEMMEN KLEMMENLEISTE CN1 (Versorgung) Klemmen “1-2” (VAC-VAC): An diese Klemmen die Drähte der Sekundärwicklung des Toroid-Transformators. Die Stromversorgung ist eingeschaltet, wenn die LED "POWER" aufleuchtet. Klemmen “3-4” (+BAT-BAT): An diese Klemmen die beiden Extra-Batterien anschließen. Während des Normalbetriebs behält die Steuereinheit die Batterieladung bei. -
Seite 6: Anschluss Der Versorgung
Rev. 01.2006 - Montageanleitungen Seite 7 KLEMMENLEISTE CN3 (Schaltungen und Sicherheitseinrichtungen) Klemmen “14-18” (OPEN A-COM1): Arbeitskontakt. Einen beliebigen Impulsgeber (Taste, Schlüsselschalter usw.) an diese Klemmen anschließen, der bei Schließen des Kontakts einen Impuls für das vollständige Öffnen oder Schließen des Tors erzeugt. Die Betriebsweise dieser Taste wird über den Dip-Switch 3 (siehe Abschnitt 2.5.1) bestimmt. -
Seite 7: Elektrische Verkabelung Karte Und Motoren
Rev. 01.2006 - Montageanleitungen Seite 8 2.3 ELEKTRISCHE VERKABELUNG KARTE UND MOTOREN FALL 1: DER LINKE FLÜGEL ÖFFNET SICH ZUERST NACH INNEN A) Netzversorgung 230 V vom Stromverteiler der Wohnung, abgesichert durch Fehlerstromschutzschalter oder Schmelzsicherung zu 10 A. Leitung 3 x 1,5 mm² von der Wohnung bis zum Pfosten B) Die im Gehäuse befindliche Klemme mit Sicherung dient zur Verbindung von Netzversorgung 230 V~ und Primärwicklung des Toroid-Transformators. - Seite 8 Rev. 01.2006 - Montageanleitungen Seite 9 FALL 2: DER RECHTE FLÜGEL ÖFFNET SICH ZUERST NACH INNEN A) Netzversorgung 230 V vom Stromverteiler der Wohnung, abgesichert durch Fehlerstromschutzschalter oder Schmelzsicherung zu 10 A. Leitung 3 x 1,5 mm² von der Wohnung bis zum Pfosten B) Die im Gehäuse befindliche Klemme mit Sicherung dient zur Verbindung von Netzversorgung 230 V~ und Primärwicklung des Toroid-Transformators.
-
Seite 9: Unbedingt Vorzunehmende Kontrolle
Rev. 01.2006 - Montageanleitungen Seite 10 2.3.1 UNBEDINGT VORZUNEHMENDE KONTROLLE Bei der Nichtverwendung von Sicherheitsvorrichtungen (Fotozelle, Druckwächter, Sicherheitsleiste usw.) oder Impulsgebern (Taste, Schlüsselschalter usw.) sicherstellen, dass die Schieber 6 und 7 auf dem Dip- Switch deaktiviert sind (Position "ON"). Wenn beschlossen wird, diese Befehle zu deaktivieren, muss der Eingang nicht überbrückt werden. Die Kontrolle ist unbedingt vorzunehmen, ansonsten läuft der Antrieb nicht an. -
Seite 10: Anschluss Der Batterien (Extra)
Rev. 01.2006 - Montageanleitungen Seite 11 2.4.1 ANSCHLUSS DER BATTERIEN (EXTRA) Klemmen "+BAT - BAT". An die Klemmen "+ BAT - BAT" die beiden Extra-Batterien anschließen. Während des Normalbetriebs behält die Steuereinheit die Batterieladung bei. Die Batterien treten in Funktion, wenn die Versorgung des Transformators ausfällt. Beim Anschluss die auf der Karte angegebene Polarität beachten. -
Seite 11: Programmierung
Rev. 01.2006 - Montageanleitungen Seite 12 PROGRAMMIERUNG 2.5.1 PROGRAMMIERUNG DER BETRIEBSPARAMETER Die elektronische Multifunktionskarte verfügt über einen Dip-Switch (DP1) für die Programmierung der Betriebsparameter. Über den Dip-Switch DP1 können verschiedene Parameter, wie Steuerungslogik, automatische Schließfunktion, Ab- oder Zuschaltung der Sicherheitseinrichtungen usw., eingestellt werden. In der nachfolgenden Tabelle sind alle auswählbaren Betriebsparameter aufgeführt. -
Seite 12: Programmierung Der Zeiten Für Öffnen, Schliessen Und Pause Des Tors
Rev. 01.2006 - Montageanleitungen Seite 13 2.5.3 PROGRAMMIERUNG DER ZEITEN FÜR ÖFFNEN, SCHLIESSEN UND PAUSE DES TORS Während dieser Phase speichert die Steuereinheit die Betriebszeit und die eventuelle Pausenzeit. Für das Aufrufen der Programmierphase sind folgende Schritte vorzunehmen: Die Antriebe entriegeln (siehe entsprechende Anweisungen für die mechanischen Antriebe) und die Flügel auf etwa die Hälfte des Öffnungswegs fahren. -
Seite 13: Steuerungslogiken
Rev. 01.2006 - Montageanleitungen Seite 14 2.5.4 STEUERUNGSLOGIKEN STEUERUNGSLOGIK (DIP-SWITCH 2=ON / DIP-SWITCH 3=OFF) IMPULSE ZUSTAND DES TORS OPEN A OPEN B STOP FOTOZELLEN geschlossen öffnet die Flügel und schließt nach Teilöffnungdes Tors ( 3) hemmt die Open-Impulse keine Auswirkung Ablauf der Pausenzeit wieder geöffnet in Pause schließt sofort... - Seite 14 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
