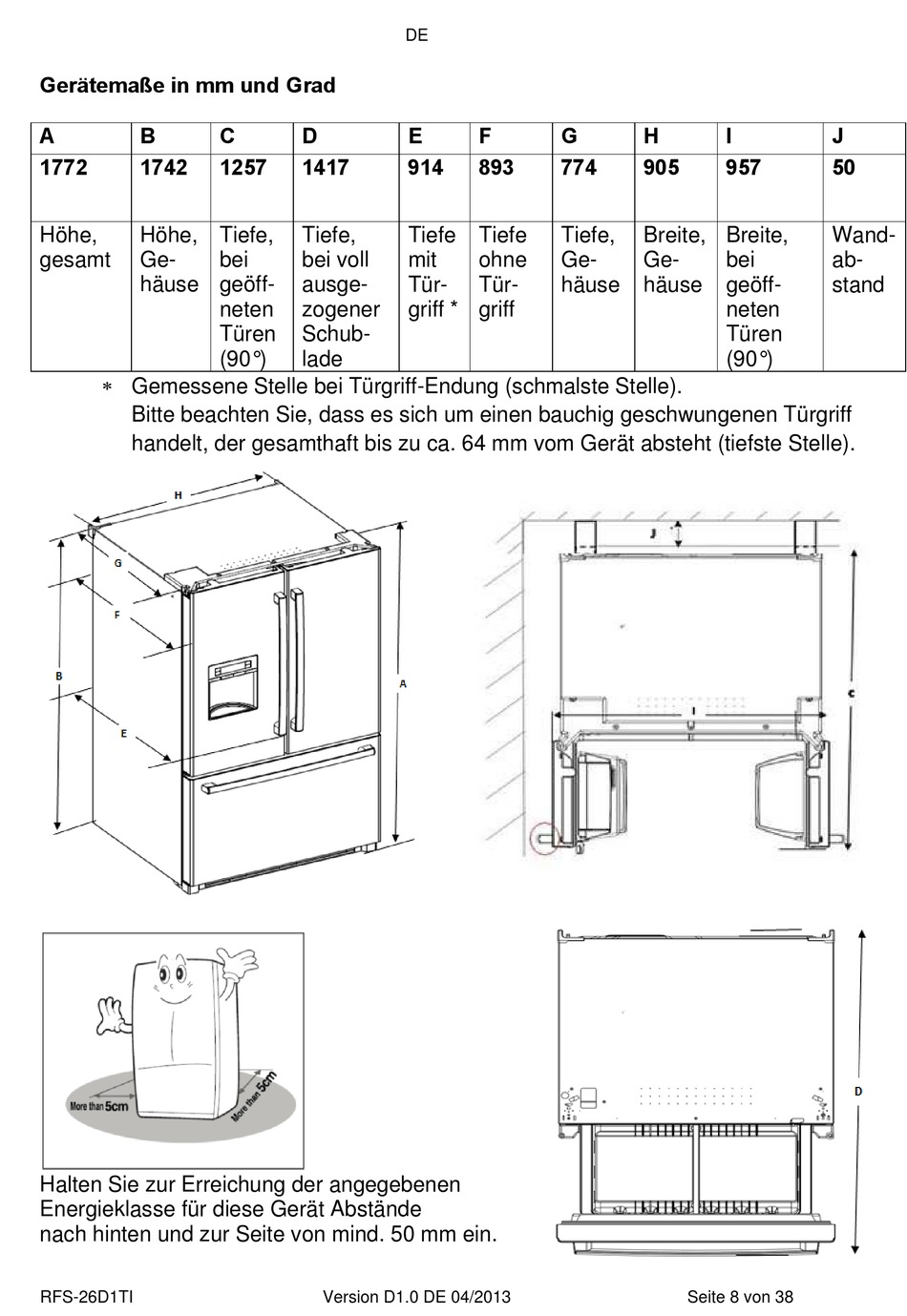

Gerätemaße in mm und Grad
A
B
1772
1742
Höhe,
Höhe,
gesamt
Ge-
häuse
Gemessene Stelle bei Türgriff-Endung (schmalste Stelle).
Bitte beachten Sie, dass es sich um einen bauchig geschwungenen Türgriff
handelt, der gesamthaft bis zu ca. 64 mm vom Gerät absteht (tiefste Stelle).
Halten Sie zur Erreichung der angegebenen
Energieklasse für diese Gerät Abstände
nach hinten und zur Seite von mind. 50 mm ein.
RFS-26D1TI
C
D
1257
1417
Tiefe,
Tiefe,
bei
bei voll
geöff-
ausge-
neten
zogener
Türen
Schub-
(90°)
lade
Version D1.0 DE 04/2013
DE
E
F
G
914
893
774
Tiefe
Tiefe
Tiefe,
mit
ohne
Ge-
Tür-
Tür-
häuse
griff *
griff
H
I
905
957
Breite,
Breite,
Ge-
bei
häuse
geöff-
neten
Türen
(90°)
Seite 8 von 38
J
50
Wand-
ab-
stand
