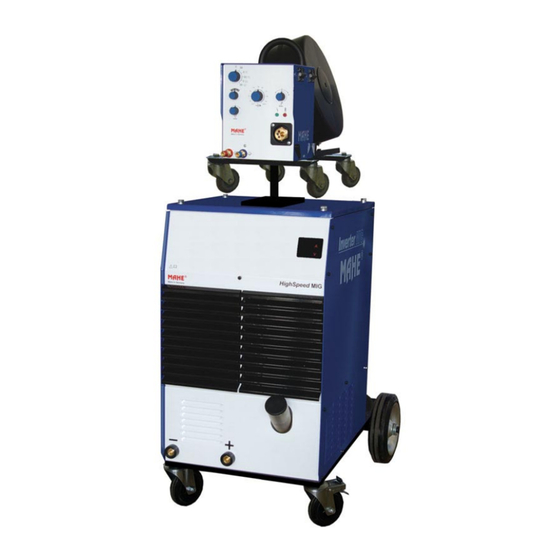

Mahe HighSpeedMIG 400WWK Bedienungsanleitung
Verwandte Anleitungen für Mahe HighSpeedMIG 400WWK
Inhaltszusammenfassung für Mahe HighSpeedMIG 400WWK
- Seite 1 ® MAHE MAHE MAHE MAHE Mahe in Germany Member of Bedienungsanleitung HighSpeedMIG Bedienungsanleitung HighSpeedMIG400WWK HighSpeedMIG500WWK HighSpeedMIG600WWK November 2008 REV 1 Seite 1 von 21...
-
Seite 2: Inhaltsverzeichnis
HighSpeedMIG Bedienungsanleitung INHALT VORWORT........................4 ..................... 4 RODUKTVORSTELLUNG ..................4 UFSTELLUNGSBEDINGUNGEN INBETRIEBNAHME ....................... 4 ....................... 4 ETZANSCHLUSS ............... 5 NSCHLIEßEN DER RAHTVORSCHUBEINHEIT ..................5 NSCHLIEßEN DES RENNERS ................6 EILE DER RAHTVORSCHUBEINHEIT ................ 6 NSCHLUSS DER CHUTZGASFLASCHE ................. 7 NSCHLUSS DES ERKSTÜCKES .................. - Seite 3 Bedienungsanleitung HighSpeedMIG PFLEGE UND WARTUNG ................... 17 ..............17 NTSORGUNG DER CHWEIßMASCHINE TECHNISCHE DATEN:....................18 MIG 400 WWK: .................. 18 PEED MIG 500 WWK: .................. 18 PEED MIG 600 WWK: .................. 19 PEED BESEITIGUNG VON STÖRUNGEN ................20 Seite 3 von 21...
-
Seite 4: Vorwort
HighSpeedMIG Bedienungsanleitung 1 VORWORT Sehr geehrter Käufer! Wir gratulieren Ihnen zum Kauf dieses hochwertigen Elektroschweißgerätes. Zur Gewährleistung Ihrer Sicherheit und der Gerätesicherheit bitten wir Sie, diese Bedienungsanleitung in Ihrer Gesamtheit vor der Inbetriebnahme gewissenhaft zu lesen und in allen Punkten zu befolgen. 1.1 Produktvorstellung Die HighSpeed MIG Schweißmaschine ist ein MIG/MAG Schweißinverter, der für einen großen Bereich in Industrie Applikationen verwendet werden kann. -
Seite 5: Nschließen Der Drahtvorschubeinheit
Bedienungsanleitung HighSpeedMIG 2.2 Anschließen der Drahtvorschubeinheit Drahtvorschubeinheit kann nur mit originellen Schnittstellenkabel geliefert von Firma MAHE angeschlossen werden. Maximale freigegeben Länge von Schnittstellenkabelset ist 15m. Die Querschnittfläche muß die Norm EN60974 erfüllen. Die Anlage ist ohne Schnittstellenkabelset geliefert, das zusätzlich bestellt sein soll. -
Seite 6: Eile Der Drahtvorschubeinheit
HighSpeedMIG Bedienungsanleitung 2.4 Teile der Drahtvorschubeinheit Anpressdruck Einstellung Draht führungsrollen Verschluß- schraube Es muss immer eine, zum verwendeten Draht passende, Drahtrolle ausgewählt werden. Materials Shape Ordering Nr. φ Fe, SS, CuSi, CuAl 0.6/0.8mm E017100008 0.8/1.0mm E017100015 1.0/1.2mm E017100018 1.2/1.6mm E017100009 CuSi, CuAl, Al 1.0/1.2mm E017100010... -
Seite 7: Nschluss Des Werkstückes
Bedienungsanleitung HighSpeedMIG Eingriff und Reparaturen an Druckminderen sind wegen der damit verbundenen Gefährdungen nicht statthaft. Defekte Druckminderer sind an die Service - Werkstatt einzuschicken. 2.6 Anschluss des Werkstückes Werkstückklemme der Masseanschlussleitung des MIG-MAG - Gerätes in unmittelbaren Nähe der Schweißstelle anklemmen Auf metallisch blanken Übergang an der Kontaktstelle ist zu achten. -
Seite 8: Hinweise Zum Arbeits Und Brandschutz
HighSpeedMIG Bedienungsanleitung HINWEISE ZUM ARBEITS UND BRANDSCHUTZ Das Schutzgasschweißgerät ist vor dem Zugriff durch Kinder zu sichern. Beim Arbeiten mit dem Schutzgasschweißgerät sind die einschlägigen Arbeits- und Brandschutzvorschriften beachten. Unfallverhütungsvorschrift "Schweißen, Schneiden verwandte Arbeitsverfahren" 3.1 Arbeitsschutz Beim Schweißen sollte ein dicht schließender, nicht durch leicht brennbare Stoffe verunreinigter, trockener Arbeitsanzug (besser ein schwer entflammbarer Schweißeranzug), festes, isolierendes Schuhwerk (Stiefel), Kopfbedeckung und Stulpenhandschube aus Leder getragen werden. -
Seite 9: Mgang Mit Gasflaschen
Bedienungsanleitung HighSpeedMIG - Nicht entfernbare Stoffe im Umkreis von 5m sind durch geeignetes Abdecken mit Stahlblechen, nassen Tüchern usw. zu schützen. - Öffnungen, Spalten, Maueröffnungen usw. sind zur Vermeidung unkontrollierten Funkenfluges zu verdecken bzw. abzudichten. - Löschmittel wie Feuerlöscher, Wassereimer usw. sind bereitzustellen. - Bedenken Sie, dass durch Wärmeleitung von der Schweißstelle auch an verdeckten Teilen bzw. -
Seite 10: Chweißen In Räumen Mit Hoher Elektrischer Gefährdung
HighSpeedMIG Bedienungsanleitung des Standortes des Gerätes ist der Netzstecker zu ziehen. Bei Unfällen ist die Schweißstromquelle sofort vom Netz zu trennen. Zur Vermeidung von unkontrollierten Schweißrückströmen ist die Schweißleitung mit der Werkstückklemme unmittelbar an das Werkstück fest anzuschließen. Keinesfalls dürfen Rohrleitungen, Stahlkonstruktionen usw. -
Seite 11: Bedienung
Bedienungsanleitung HighSpeedMIG 4 Bedienung 4.1 Einschalten der Maschine Immer den Hauptschalter auf der Rückseite der Maschine zum Ein- und Ausschalten verwenden, niemals den Leistungsstecker im Betrieb ziehen oder stecken. 4.2 Das Fronteingabesystem Draht- geschwindigkeit Einstellung Lichtbogen- Betriebsarten- länge schalter Einstellung Gasvorströmzeit Gas- Draht-... -
Seite 12: Unktionsbeschreibung
HighSpeedMIG Bedienungsanleitung 4.3 Funktionsbeschreibung 4.3.1 Betriebsartenschalter 0 - Stand-by Mode - Standard MIG/MAG 2-Takt Betrieb - Standard MIG/MAG 4-Takt Betrieb - Puls MIG/MAG 2-Takt Betrieb - Puls MIG/MAG 4-Takt Betrieb - High speed Puls MIG/MAG 2-Takt Betrieb - High speed Puls MIG/MAG 4-Takt Betrieb 4.3.2 Drahtdurchmesser Einstellung Für die einwandfreie Synergy-Funktion müssen die Einstellungen für das... -
Seite 13: Drahtrückbrandzeit
Bedienungsanleitung HighSpeedMIG 4.3.5 Drahtrückbrandzeit Die Drahtrückbrandzeit kann im Bereich -/+100% der synergischen Einstellung verändert werden. 4.3.6 Betriebsanzeige (grün LED) Leuchte diese grüne LED ist die Maschine betriebsbereit. 4.3.7 Übertemperaturanzeige / Netzspannungsfehler (rote LED) Diese Anzeige bedeutet, dass die Maschine überhitzt ist. Der Ausgang ist abgeschaltet und das Schweißen ist nicht möglich. -
Seite 14: Einstellungs- Und Schweißanweisungen
HighSpeedMIG Bedienungsanleitung 5 Einstellungs- und Schweißanweisungen 5.1 Einstellung der Maschine Die Maschine wird synergisch abhängig von der Drahtgeschwindigkeit eingestellt. Für gute Schweißergebnisse muß das richtige Material und der Drahtdurchmesser eingestellt werden. Alle Abgleichpotentiometer sollten auf der Mittelposition eingestellt werden. 5.2 2-TAKT Modus / 4-TAKT Modus 2-TAKT/4-TAKT bezieht sich auf die Funktion Brennertasters. -
Seite 15: Andhabung Des Schweissbrenners
Bedienungsanleitung HighSpeedMIG 5.3 Handhabung des Schweissbrenners Die richtige Haltung und Führung des Brenners beeinflusst massgeblich Qualität und Aussehen der Schweissnaht. Als Orientierung dient Bild 5. Der Abstand von der Stromkontaktdüse zur Schweissstelle ist möglichst kurz zu halten und sollte 12 mm nicht überschreiten. -
Seite 16: Eitüberwachung " Kein Lichtbogen
Zum Drahteinführen bitte in dem Kapitel „manueller Drahtvorschub“ nachlesen. 5.5 Kühlmittel Das original MAHE Kühlmittel WCL-PLUS muß in die Kühleinheit gefüllt werden. Bei der Verwendung eines anderen Kühlmittels erlischt die Garantie. Anwerkung: wenn reines Wasser im Kühlsystem verwendet wird kann der Kühlkreislauf im Falle von Frost beschädigt werden. -
Seite 17: Pflege Und Wartung
Bedienungsanleitung HighSpeedMIG 6 PFLEGE UND WARTUNG Vor jeder Wartung und Störungsbeseitigung Netzstecker ziehen. Das Gerät ist weitestgehend wartungsfrei. Vorschubrad, die Andruckrolle und die Einlaufdüse sind regelmässig auf Verschmutzung zu überprüfen und, falls notwendig, zu reinigen. In angemessenen Zeitabständen sollte das komplette Brennerschlauchpaket gereinigt werden, weil sich Abrieb und Staub im Inneren absetzen. -
Seite 18: Technische Daten
HighSpeedMIG Bedienungsanleitung 7 TECHNISCHE DATEN: 7.1 High Speed MIG 400 WWK: Netzspannung 3~ 400V +/-10% Netzkabel 4x2.5qmm Leerlauf Ausgangsspannung Effektivität Leistungsfaktor 0.75 @ 240Amp/26V Spannungseinstellungsbereich 10 – 50V / synergic Drahtgeschwindigkeitsbereich 1.5 – 22 m/min Drahtvorschubrollen Durchmesser 37mm Drahtrollendurchmesser 300mm max / 17kg max Thermische Klasse H(180°C) Temperaturbreiche... -
Seite 19: High Speed Mig 600 Wwk
Bedienungsanleitung HighSpeedMIG 7.3 High Speed MIG 600 WWK: Netzspannung 3~ 400V +/-10% Netzkabel 4x4qmm Leerlauf Ausgangsspannung Effektivität Leistungsfaktor 0.75 @ 500Amp/39V Spannungseinstellungsbereich 10 – 50V / synergic Drahtgeschwindigkeitsbereich 1.5 – 22 m/min Drahtvorschubrollen Durchmesser 37mm Drahtrollendurchmesser 300mm max / 17kg max Thermische Klasse H(180°C) Temperaturbreiche... -
Seite 20: Beseitigung Von Störungen
HighSpeedMIG Bedienungsanleitung 8 BESEITIGUNG VON STÖRUNGEN Mechanische Fehler zeigen sich meist im Zusammenhang mit einem unregelmässigen Drahtvorschub oder durch Blockieren des Drahtvorschubes. Elektrische Fehler bewirken den teilweisen oder totalen Ausfall des Gerätes. Die Fehlersuche im elektrischen Teil des Gerätes darf nur von einem autorisierten Elektrofachmann vorgenommen werden. - Seite 21 Gerät abkühlen lassen ED gemäss Typenschild einhalten 2. die Kühlpumpe hat kein Wasser Die Maschine abschalten und (Trockenlauf, dry run) MAHE Kühlmittel nachfüllen, das Kühlsystem entlüften. Schutzgaszufuhr schaltet nicht ab 1. Magnetventil durch Schmutz am Brenneranschluss und Verbindungsschlauch Schließen behindert...
