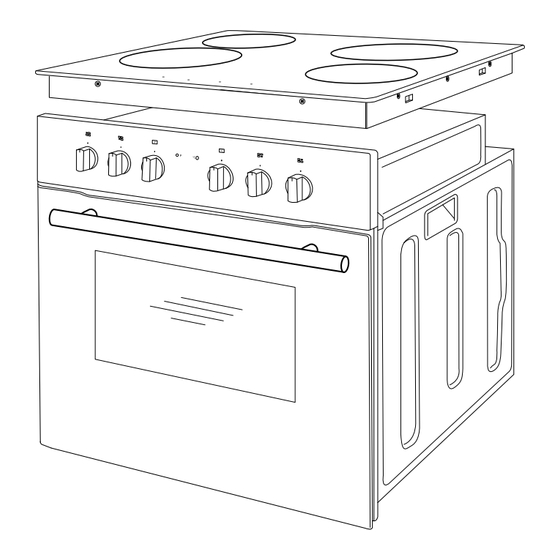

- Seite 1 65BNE10135-DG MC-HF605AG2 Gebrauchsanleitung Herd-Set mit Glaskeramik-Kochfeld Anleitung/Version: 93881_DE_20180419 Bestell-Nr.: 733925 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Seite DE-2 Inhaltsverzeichnis Inhaltsverzeichnis Lieferung ......DE-3 Unser Service ..... . DE-28 Verpackungs-Tipps . -
Seite 3: Lieferung
Seite DE-3 Lieferung Lieferung Lieferumfang ① Herd-Set mit ① 1× Glaskeramik-Kochfeld ② 1× Backofen ③ 1× Grillrost ④ 1× Backblech ⑤ 1× Fettpfanne ② Montagematerial ⑥ 4× Klammer zur Befestigung des Glaskeramik-Kochfelds ⑦ 4× Schraube zur Klammer-Befestigung ⑧ 2× Schraube zur Backofen-Befestigung ③... -
Seite 4: Bedienelemente Und Geräteteile
Seite DE-4 Bedienelemente und Geräteteile Bedienelemente und Geräteteile Bedienblende Temperaturregler für Kochzone (9) Temperaturregler für Kochzone (11) Funktionsschalter Betriebsleuchte (gelb) Garraum-Beleuchtung Backofenleuchte (rot) Ober- und Unterhitze Temperaturregler für den Backofen Unterhitze Temperaturregler für Kochzone (12) Oberhitze Temperaturregler für Kochzone (10) Grill Intensivgrill Kochfeld... -
Seite 5: Sicherheit
Seite DE-5 Sicherheit Sicherheit Bestimmungsgemäßer Begriffserklärung Gebrauch Folgende Si gnal begriffe fi nden Sie in dieser Gebrauchsanleitung. Das Herd-Set ist zum Kochen, Braten, Backen, Grillen und Warmhalten von WARNUNG Speisen bestimmt. Zum Auftauen ist Dieser Signalbegriff bezeichnet eine der Backofen nicht geeignet. Gefährdung mit einem mittleren Risi- Das Herd-Set darf nur verwendet kograd, die, wenn sie nicht vermieden... -
Seite 6: Risiken Im Umgang Mit Elektrischen Haushaltsgeräten
Seite DE-6 Sicherheit der Hausinstallation mit mindestens WARNUNG 3 mm Kontaktabstand vorgeschaltet Risiken im Umgang mit sein; hierzu zählen Sicherungen, LS- elektrischen Haushaltsgeräten Schalter und Schütze. Vor dem Anschließen des Geräts die Stromschlaggefahr! ■ betreffenden Strom kreise ausschal- Berühren spannungsführender ten ( Sicherungen ausschalten bzw. -
Seite 7: Risiken Für Kinder
Seite DE-7 Sicherheit Risiken für Kinder Kinder vom Türglas fernhalten! Das ■ Türglas kann im Betrieb sehr heiß Erstickungsgefahr! werden – Verbrennungsgefahr! Kinder nicht mit der Verpackungsfolie ■ spielen lassen. Diese können sich da- rin verfangen oder ersticken. Risiken im Umgang mit dem Gerät Kinder daran hindern, Kleinteile vom ■... - Seite 8 Seite DE-8 Sicherheit Das Gerät nach dem Er lö schen des Die Kochzonen heizen sich im Be- ■ ■ Feu ers durch unseren Service über- trieb stark auf und sind auch nach prü fen lassen (siehe „Unser Service“ dem Ausschalten noch heiß; dies wird auf Seite DE-28).
- Seite 9 Seite DE-9 Sicherheit Ble che oder Alufolie nicht di rekt auf ■ HINWEIS den Garraumboden stellen. Da durch Beschädigungsgefahr! staut sich die Hitze und die Email- Zum Reinigen keine scharfen, abra- ■ le des Back ofens wird beschädigt. siven Reini gungs- oder Scheu er mit- Wenn Sie Geschirr direkt auf den Gar- tel, Stahl schwäm me, Metall schaber, raumboden stellen möchten, darf...
-
Seite 10: Das Kochfeld
Seite DE-10 Das Kochfeld Das Kochfeld Glaskeramik-Kochfeld Das richtige Kochgeschirr Im Gegensatz zu Gusskochplatten besitzt Ihr HINWEIS Herd eine flaches Kochfeld aus Glaskeramik, mit deutlich erkennbaren Kochzonen. Damit Beschädigungsgefahr! die Glaskeramik nicht zu Schaden kommt und Glas ist ein schlechter Wärmeleiter. lange hält, braucht sie etwas Vorsicht, Pflege Deshalb kann es zu Tem pe ra tur span- und das geeignete Geschirr. -
Seite 11: Kochzonen Und Schalter
Seite DE-11 Das Kochfeld Sehr gut geeignet sind auch • Drehen Sie den entsprechenden Schalter – energie- und zeit spa rende Dampf- je nach Bedarf auf die gewünschte Heiz- drucktöpfe. Die re la tiv hohen An schaf- leistung. Die Heizstufen finden Sie auf fungs ko sten sind schnell wie der eingespart. -
Seite 12: Tipps Zum Garen Und Energie Sparen
Seite DE-12 Das Kochfeld Tipps zum Garen und Energie sparen Schal- Anwendung Beispiele terstel- lung Schwaches Weiter- Quellen von kochen / Warmhalten Reis Weiterkochen für die Für Suppen meisten Gerichte und Gemüse Schwaches Braten / Für Paniertes starkes Weiter kochen Für Bratkar- 4-5 Normales Braten toffeln... -
Seite 13: Kochfeld Reinigen
Seite DE-13 Kochfeld reinigen Kochfeld reinigen Feste, eingebrannte Reinigen und pflegen Sie das Kochfeld regel- mäßig mit einem speziellen Pflegemittel, das Verschmutzungen ein spezielles Imprägnieröl für Glaskera- mik-Kochfelder enthält. Solche Pflegemittel sind über den Fachhandel zu beziehen. VORSICHT! Verbrennungsgefahr! Unsachgemäße Reinigung kann zu Ver- brennungen führen. -
Seite 14: Der Backofen
Seite DE-14 Der Backofen Der Backofen Vorbereitung Brennendes Öl oder Fett nie mit ■ Was ser löschen! Zum Löschen eine 1. Entfernen Sie alle vorhandenen Styropor-, Löschdecke oder einen geeigneten Papp- und Kunststoffsicherungsteile aus Feuerlöscher mit Kennzeichnung „F“ dem Backofen und von den Backblech en. 2. -
Seite 15: Funktionsschalter
Seite DE-15 Der Backofen Temperaturregler • Schieben Sie den mitgelieferten Grillrost ③ , das Backblech ④ und die Fettpfanne ⑤ auf die Schienen der Back- blechträger. • Verwenden Sie den Grillrost nur zusammen mit der Fettpfanne, damit herabtropfendes Fett aufgefangen wird. •... -
Seite 16: Kontrollleuchten
Seite DE-16 Der Backofen HINWEIS Beschädigungsgefahr! Drehen Sie den Temperaturregler nicht ■ mit Gewalt über die Endposition hi- naus. • Stellen Sie nach der Wahl der Behei- • Stellen Sie den Funktionsschalter auf das zungsart den Temperaturregler auf die Lampen-Symbol, um den Backofen zu ge wünsch te Back ofen tem pe ra tur ein. -
Seite 17: Tabelle Prüfgerichte
Seite DE-17 Tabelle Prüfgerichte Tabelle Prüfgerichte Diese Gerichte wurden gemäß den Normen DIN 44547 und EN 60350 zubereitet. Einschubebene Temperatur Gardauer Speise Beheizungsart (siehe unten) in °C in Min. Spritzgebäck Ober-/Unterhitze 150-170 20-30 Wasserbiskuit Ober- /Unterhitze 170-180 25-35 Apfelkuchen mit Streusel Ober-/Unterhitze 180-190 35-45... -
Seite 18: Backofen Reinigen
Seite DE-18 Backofen reinigen Backofen reinigen Garrraum reinigen VORSICHT! – Schalten Sie zum Reinigen nur die Verbrennungsgefahr! Garraumbeleuchtung ein. Vor der Reinigung den Backofen voll- ■ – Reinigen Sie den Garraum und die ständig abkühlen lassen. Backblechträger mög lichst nach je dem Niemals Wasser direkt in den heißen Ge brauch mit war mem Spülwasser. -
Seite 19: Backblechträger Reinigen
Seite DE-19 Backofen reinigen Backblechträger reinigen Backblechträger einsetzen 1. Setzen Sie den Backblechträger zunächst mit den gebogenen Halterungen oben HINWEIS in die Löcher an der Wand ein (18), und Beschädigungsgefahr! klappen Sie ihn unten an die Wand (17). Die Backblechträger sind nicht spülma- 2. -
Seite 20: Backofentür Aushängen
Seite DE-20 Backofen reinigen Back ofentür aushängen niere und der Bügel, bis sich die Back- ofentür wieder leichtgängig öffnen und Um bequem alle Bereiche Ihres Backofens zu schließen lässt. reinigen, können Sie die Back ofentür wie folgt aushängen: Scheiben reinigen 1. -
Seite 21: Leuchtmittel Der Backofen Beleuchtung Auswechseln
Seite DE-21 Backofen reinigen Leuchtmittel der Backofen- beleuchtung aus wech seln Als Backofenbeleuchtung benötigen Sie ein hitzefestes Back ofen-Leuchtmitttel vom Typ 250 V~, 2 A, G9, T 300 °C. WARNUNG Stromschlaggefahr! Durch unsachgemäßen Umgang beim Wechsel des Back ofen-Leuchtmittels 3. Schrauben Sie die Glasabdeckung gegen droht Stromschlag, der zu schweren den Uhrzeigersinn ab und nehmen Sie sie Verletzungen oder sogar zum Tode füh-... -
Seite 22: Einbau Und Installation
Seite DE-22 Einbau und Installation Einbau und Installation Vorbereitung Küchenmöbeln, Ge rä ten oder Wän den ein bauen. – Die Einbaunische darf keine Rückwand HINWEIS besitzen, son dern höchstens eine Anstell- kante von maximal 50 mm. Beschädigungsgefahr! – Der Einbauschrank kann wahl wei se mit Soll der Herd mit einer Transport karre ■... -
Seite 23: Arbeitsplatte Vorbereiten
Seite DE-23 Einbau und Installation – Kochfeld und Backofen werden durch den 2. Wenn bereits ein Kochfeld eingebaut war, mitgelieferten Kabelstrang verbunden; sie darf dessen Ausschnitt folgende Maße müssen deshalb direkt überein an der nicht überschreiten: in stal liert werden. Breite: 574 mm Tiefe: 492 mm Arbeitsplatte vorbereiten... -
Seite 24: Netzanschluss - Hinweise Für Den Installateur
Seite DE-24 Einbau und Installation Netzanschluss – Hinweise für den Installateur WARNUNG Stromschlag- / Brandgefahr! unsachgemäß ausge- führter elektrischer Anschluss kann zu elektrischem Strom- ⑦ schlag und/oder Kurzschluss führen. ⑥ Der Anschluss an das Stromnetz darf ■ nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zu- 4. -
Seite 25: Netzleitung Anschließen
Seite DE-25 Einbau und Installation – Je nach Anschlussart müssen der Leiter- Anschlussarten querschnitt gewählt und die Kontakt- L1 – L3: Phase(n) brücken eingesetzt bzw. entfernt werden (siehe nachfolgende Abbildungen). Null-Leiter – Beim Anschluss müssen die VDE- Schutzleiter (Erde) Bestimmungen sowie die „Technischen Anschlussbedingungen“... -
Seite 26: Backofen Einbauen
Seite DE-26 Einbau und Installation Backofen einbauen 4. Schieben Sie den Backofen nun voll- ständig und mittig in den Um bausch rank. Achten Sie dabei darauf, dass die Netz an- HINWEIS schluss lei tung nicht geknickt, ein ge klemmt oder auf andere Weise be schä digt wird. Beschädigungsgefahr! Backofen nicht am Türgriff an he ben! ■... -
Seite 27: Inbetriebnahme
Seite DE-27 Einbau und Installation Inbetriebnahme Bei einem Ausbau des Herdes 1. Falls noch nicht geschehen, entfernen Sie WARNUNG alle Transportsicherungen (Pappstreifen etc.) und alle Klebestreifen/Folien aus dem Stromschlag- / Brandgefahr! Backofen und vom Kochfeld. Zuerst die Sicherungen für den Herd- 2. -
Seite 28: Unser Service
Seite DE-28 Unser Service Unser Service Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Bestellnummer Backofen 65BNE10135-DG Herd-Set 733925 Kochfeld MC-HF605AG2 Beratung, Bestellung und Reparaturen und Ersatzteile Reklamation Kunden in Deutschland Wenden Sie sich bitte an die Produktberatung –... -
Seite 29: Fehlersuchtabelle
Seite DE-29 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei- ti gen können. -
Seite 30: Umweltschutz
Seite DE-30 Umweltschutz Umweltschutz Elektro-Altgeräte Tipps zum Energiesparen umweltgerecht entsorgen – Heizen Sie den Backofen nur dann vor, wenn es im Rezept oder in den mitgelie- Elektrogeräte enthalten Schadstoffe ferten Gartabellen angegeben ist. und wertvolle Ressourcen. – Verwenden Sie möglichst dunkle Back- Jeder Verbraucher ist deshalb formen und -bleche. -
Seite 31: Technische Daten
Seite DE-31 Technische Daten Technische Daten Herd-Set Marke Typ/Bezeichnung Backofen 65BNE10135-DG Kochfeld MC-HF605AG2 Bestellnummer 733925 220-240 V 1N~ 50/60 Hz / 50 A Netzspannung / Absicherung 380-415 V 2N~ 50/60 Hz / 32 A 380-415 V 3N~ 50/60 Hz / 16 A Leistungsaufnahme gesamt max. -
Seite 32: Kochfeld
Seite DE-32 Technische Daten Kochfeld Datenblatt für Haushaltskochmulden nach der Verordnung (EU) Nr. 66/2014 Modellkennung MC-HF605AG2 Art der Kochmulde Elektrische Kochmulde Anzahl der Kochzonen Heiztechnik Strahlungskochzonen Kochzone vorne links Ø 190 mm; 1,8 kW Kochzone hinten links Ø 155 mm; 1,2 kW Kochzone vorne rechts Ø...
