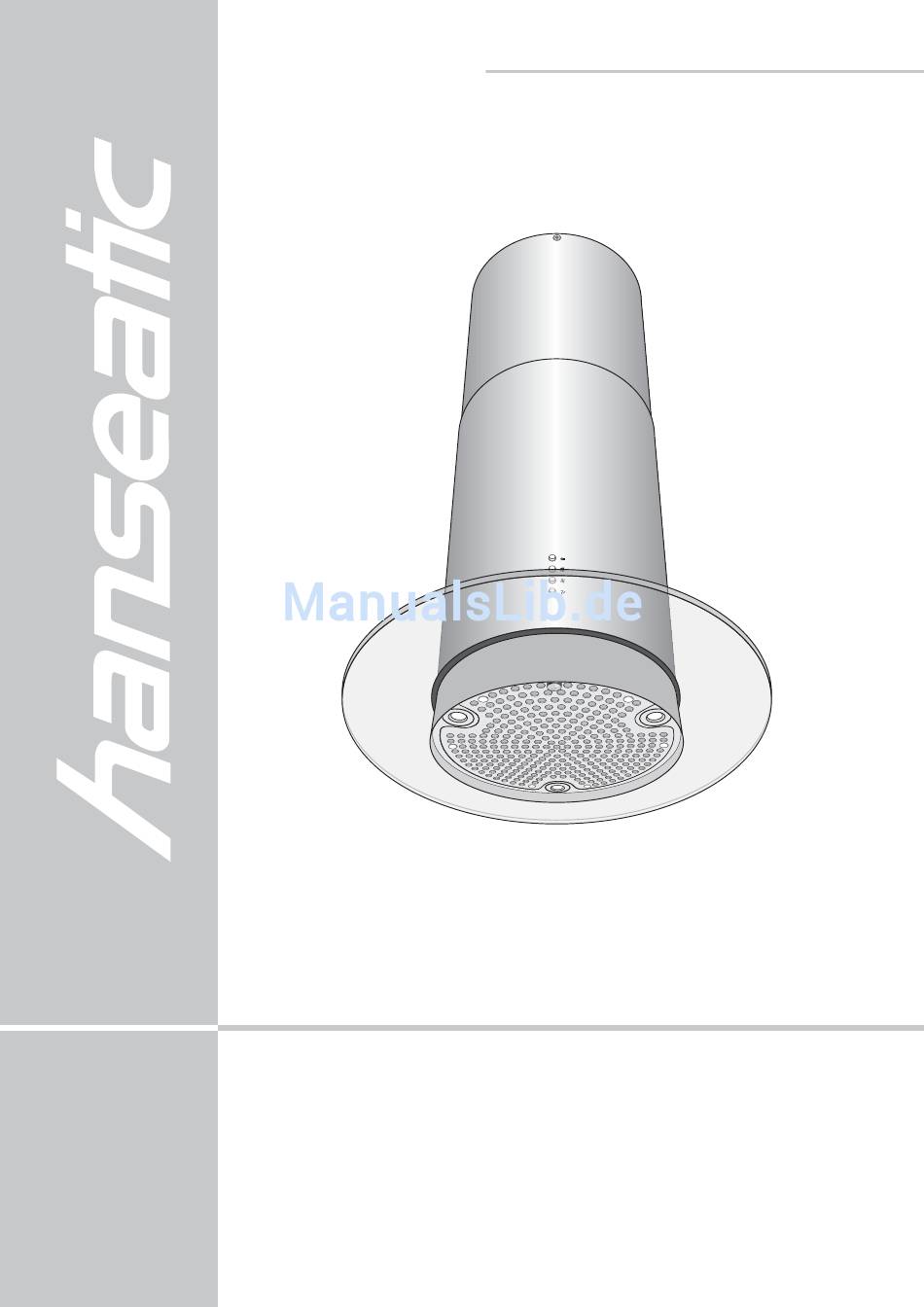

- Seite 1 SY-3288C1IR-E8-C40-600 Gebrauchsanleitung Insel-Dunstabzugshaube Anleitung, Nr.: 92790 HC 20141124 Bestellnummer: 822120 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600... -
Seite 3: Inhaltsverzeichnis
Stichwortverzeichnis....31 Technische Daten ....32 Zubehör (nicht im Lieferumfang enthalten) ....32 Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600... -
Seite 4: Minuten Für Ihre Sicherheit
Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600... - Seite 5 Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
• Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nach- strömen kann, und wenn im Aufstellungsraum ein Un- terdruck von höchstens 0,04 mbar erreicht wird. Da- durch wird ein Rücksaugen der Abgase vermieden. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600... - Seite 7 Unsachgemäßer Umgang mit dem Gerät oder mangel- hafte Wartung kann dazu führen, dass Fettrückstände sich entzünden. • Fettrückstände an der Dunstabzugshaube oder in den Fettfiltern können sich bei großer Hitzeeinwirkung ent- zünden. Reinigen Sie deshalb regelmäßig die Ober- flächen der Dunstabzugshaube und die Fettfilter. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600...
- Seite 8 Gehäuse an, nicht an der Glasabdeckung! Diese könnte sonst brechen. • Behandeln Sie Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600...
- Seite 9 • Werden im gleichen Raum auch offene Feuerstellen betrie- ben, erkundigen Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600...
-
Seite 10: Teileliste
Fachhandel (z.B. einem Baumarkt) erwerben. Sie benötigen: – 9 Schrauben – 9 Dübel oder – 6 Schwerlastanker Zubehör (nicht im Lieferumfang enthalten) – Aktivkohlefilter (ohne Abbildung, erforderlich für Umluft- betrieb) Die Bezugsquelle entnehmen Sie der Tabelle „Technische Daten“ auf Seite 32. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600... -
Seite 11: Informationen Zur Montage
örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise, ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600... -
Seite 12: Stromanschluss
Sie einen Elektrofachbetrieb. • Achten Sie bei der Installation darauf, dass der Netz- stecker nach der Montage und während des Betriebs erreichbar ist. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Insel-Dunstabzugshaube SY-3288C1IR-E8-C40-600... -
Seite 13: Vorbereitung
Vorbereitung Montage Werkzeuge und Hilfsmittel Bitte beachten! • Bei einigen Montageschritten wird die Arbeit sehr viel leich- ter, wenn Ihnen eine zweite Person beim Zureichen der Werkzeuge und Festhalten der Teile hilft. Zur Montage benötigen Sie etwas handwerkliches Geschick. Be- achten Sie die vorgegebene Reihenfolge der Montageschritte. -
Seite 14: Anbaustelle Festlegen
Vorbereitung Anbaustelle festlegen WARNUNG Verletzungsgefahr! Unsachgemäße Installation des Geräts kann zu Verlet- zungen führen. Damit die Dunstabzugshaube später volle Leistung bringen kann, muss sie über der Mitte der Kochstelle angebracht werden. • Bevor Sie die Löcher für die Deckenbefestigung boh- ren, stellen Sie sicher, dass keine in der Decke verleg- ten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät die betreffen-... -
Seite 15: Nur Für Abluftbetrieb
Vorbereitung 3. Um das Gerät exakt über der Mitte des Herds zu platzieren, mit einem Lot den Punkt an der Decke über der Mitte des Herds bestimmen. 4. An diesen Punkt den Mittelpunkt der Grundplatte 2 anlegen und die 9 Bohrlöcher anzeichnen. Bei Betondecken 6 Bohrlöcher anzeichnen. -
Seite 16: Dunstabzugshaube Montieren
Vorbereitung Dunstabzugshaube montieren 1. Dunstabzugshaube 1 mit dem Fettfilter 13 nach oben auf den Boden stellen. 2. Rändelschraube 14 lösen und Fettfilter 13 leicht anheben, aus der Nut herausziehen und zur Seite legen. 3. LED-Lichtschlauch 15 aus der Dunstabzugshaube 1 heraus- nehmen und zur Seite legen. - Seite 17 Vorbereitung 6. Die vier Schrauben 18 lösen und zusammen mit den Unter- legscheiben 19 aus dem unteren Ring 20 der Dunstabzugs- haube 1 herausnehmen. 7. Unteren Ring 20 von der Dunstabzugshaube 1 herunterneh- men, dabei möglichst den Metallreif 21 auf dem oberen Rand des Gehäuses liegen lassen.
- Seite 18 Vorbereitung 11. Unteren Ring 20 auf die Dunstabzugshaube 1 auflegen. Da- bei müssen die Kabeldurchführungen 23 im unteren Ring 20 und der Dunstabzugshaube 1 übereinander liegen. 12. Unteren Ring 20 mit vier Schrauben 18 und vier Unterleg- scheiben 19 mit der Dunstabzugshaube 1 verschrauben. 13.
- Seite 19 Vorbereitung 16. Fettfilter 13 hinten in die Nut einschieben und mit der Rän- delschraube 14 festschrauben. HINWEIS Gefahr von Sachschäden! Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen. • Fassen Sie beim Anheben und Tragen der Dunstab- zugshaube immer direkt am Gehäuse an, nicht an der Glasabdeckung! Diese könnte sonst brechen.
- Seite 20 Vorbereitung 20. Nur bei Abluftbetrieb: Abluftschlauch 6 mit der 153 mm durchmessenden Öffnung (siehe Markierung auf dem Ab- luftschlauch) oben auf das Motorgehäuse in Dunstabzugs- haube 1 aufstecken und mit einem Kabelbinder 25 sichern. 21. Wie abgebildet die miteinander verschraubten Montage- schienen 7 mit den Montageschienen-Halterung 9 mit je zwei Schrauben 10 an das Motorgehäuse in der Dunstab- zugshaube 1 schrauben.
- Seite 21 Vorbereitung 23. Stabilisationsblech 8 um die Montageschienen 7 herumle- gen und mit je zwei Schrauben 10, zwei Unterlegscheiben 11 und zwei Muttern 12 an die Montageschienen 7 schrau- ben. 24. Kaminblende 4 mit den Lüftungsschlitzen nach oben in die Dunstabzugshaube 1 hineinstecken. Insel-Dunstabzugshaube SY-3288C1IR-E8-C7-600...
- Seite 22 Vorbereitung 25. Dunstabzugshaube 1 mit zwei Personen am Gehäuse an- heben und die Grundplatte 2 mit 9 Schrauben an die Decke schrauben. Bei Betondecken 6 Schwerlastanker verwenden. 26. Bei Abluftbetrieb: Abluftschlauch 6 mit der 150 mm durch- messenden Öffnung (siehe Markierung auf dem Abluft- schlauch) oben auf den Anschluss in der Decke aufstecken.
-
Seite 23: Bedienung
Bedienung Bedienung Bedienelemente 26 Ein-/Ausschalter für Gebläse, Stufe 1 27 Ein-/Ausschalter für Gebläse, Stufe 2 28 Ein-/Ausschalter für Gebläse, Stufe 3 29 Ein-/Ausschalter für die Beleuchtung Gebläse Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstell- bar. Bitte beachten! • Schalten Sie das Gebläse immer ein, wenn Sie mit dem Ko- chen oder Braten beginnen. -
Seite 24: Betriebsbeleuchtung
Bedienung Betriebsbeleuchtung Ihre Dunstabzugshaube ist mit drei LED-Lampen und einem LED- Lichtschlauch ausgestattet, der die Glasscheibe 3 beleuchtet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und aus- geschaltet werden. Der LED-Lichtschlauch kann unabhängig von den LED-Lampen ein- und ausgeschaltet werden. LED-Lampen ein- und ausschalten 1. -
Seite 25: Pflege Und Wartung
Allgemeines Pflege und Wartung Reinigung WARNUNG Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Ver- letzungen führen. • Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussicherung ab. -
Seite 26: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Allgemeines 3. Den Fettfilter 13 in der Spülmaschine oder im Spülbecken wie normales Geschirr auswaschen. 4. Ist der Fettfilter 13 vollständig getrocknet, den Fettfilter 13 hinten in die Nut einschieben, dann nach oben hin zuklappen und mit der Rändelschraube 14 festschrauben. 5. -
Seite 27: Wenn's Mal Ein Problem Gibt
Allgemeines Wenn’s mal ein Problem gibt Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob sich die Störung be sei ti gen lässt. WARNUNG Stromschlaggefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Stromschlägen führen. -
Seite 28: Unser Service
– Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Sa. 8 –16 0,20 Euro/Anruf Gerätebezeichnung: Insel-Dunstabzugshaube Festnetz / Mobilfunk abweichend, max. 0,60 Euro/Anruf SY-3288C1IR-E8-C40-600 Bestellnummer 822120 Hinweis für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hot- line Ihres Versandhauses. -
Seite 29: Umweltschutz Leicht Gemacht
Allgemeines Umweltschutz leicht gemacht Verpackungstipps Unsere Verpackungen wer den aus um welt freund li chen, wie der- ver wert ba ren Materialien hergestellt: – Außenverpackung aus Pappe – Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS) – Folien und Beutel aus Polyäthylen (PE) –... - Seite 30 Allgemeines Energiespartipps – Schalten Sie die Dunstabzugshaube nur ein, wenn nötig. Bei kurzer Kochzeit oder beim Erwärmen geruchsloser bzw. -ar- mer Speisen sollten Sie darauf verzichten. – Achten Sie auf ausreichende Zuluft, denn sonst kann die Dunstabzugshaube nicht optimal arbeiten. Öffnen Sie ggf. das Fenster oder die Küchentür etwas.
-
Seite 31: Stichwortverzeichnis
Allgemeines Stichwortverzeichnis Abluftbetrieb 11 Service 28 Altgeräte 29 Sicherheitshinweise 4 Anbaustelle 14,16 Sicherheitshinweise für Abluftbetrieb 6 Stromanschluss 12 Bedienung 23 Bezirksschornsteinfeger 8 Technische Daten 32 Deckendurchbruch 8,15 Umluftbetrieb 11 Umweltschutz 29 Entsorgung Gerät 29 Zubehör 2 Fehlersuchtabelle 27 Fettfilter reinigen 25 Fritieren 7 Gerätebezeichnung 28 Kernbohrung 8,15... -
Seite 32: Technische Daten
Allgemeines Technische Daten Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Hersteller Hanseatic Modellkennung / Artikelnummer SY-3288C1IR-E8-C40-600 / 822120 Jährlicher Energieverbrauch *) = 66,4 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 23,9 hood...
