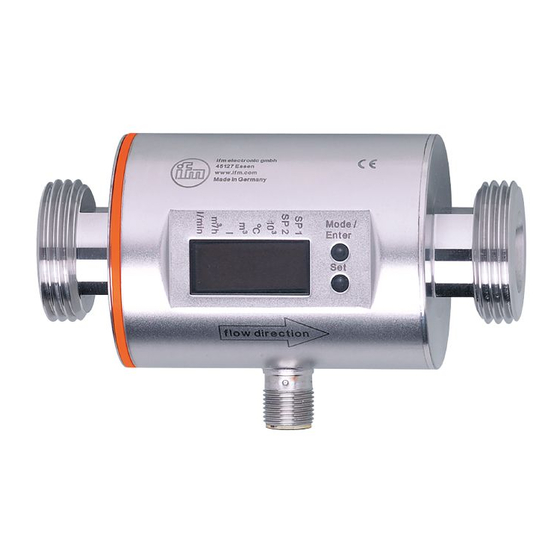

Magnetisch-induktiver durchflusssensor
Inhaltsverzeichnis

Werbung

Bedienungsanleitung
DE
Magnetisch-induktiver
Durchflusssensor
SM0505

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic SM0505

  • Seite 1 Bedienungsanleitung Magnetisch-induktiver Durchflusssensor SM0505...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������4 1�1 Verwendete Symbole �������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 4 Funktion ���������������������������������������������������������������������������������������������������������������5 4�1 Verarbeiten der Messsignale �������������������������������������������������������������������������5 4�2 Durchflussüberwachung ��������������������������������������������������������������������������������5 4�3 Verbrauchsmengen-Überwachung (Totalisatorfunktion) ��������������������������������6 4�3�1 Verbrauchsmengen-Überwachung mit Impulsausgang ������������������������7 4�3�2 Verbrauchsmengen-Überwachung mit Vorwahlzähler ��������������������������7 4�4 Temperaturüberwachung �������������������������������������������������������������������������������7 4�5 Leerrohr-Erkennung ��������������������������������������������������������������������������������������7 4�6 Durchfluss- oder Temperaturüberwachung / Schaltfunktion ��������������������������8...
  • Seite 3 9�3�2 Mengenüberwachung durch Vorwahlzähler konfigurieren ������������������22 9�3�3 Programmgesteuerten Zählerreset konfigurieren �������������������������������22 9�3�4 Zählerreset ausschalten ���������������������������������������������������������������������22 9�3�5 Zählerreset durch externes Signal konfigurieren ��������������������������������22 9�4 Einstellungen für Temperaturüberwachung �������������������������������������������������22 9�4�1 Grenzwertüberwachung mit OUT2 konfigurieren �������������������������������22 9�4�2 Analogwert für Temperatur konfigurieren ��������������������������������������������23 9�5 Benutzereinstellungen (optional) �����������������������������������������������������������������23 9�5�1 Standard-Maßeinheit für Durchfluss festlegen �����������������������������������23 9�5�2 Standard-Anzeige konfigurieren ���������������������������������������������������������23 9�5�3 Leerrohr-Erkennung aktivieren / deaktivieren �������������������������������������23...
  • Seite 4: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument� Vergewis- sern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 5: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Das Gerät überwacht flüssige Medien� Es erfasst die 3 Prozessgrößen Durchflussmenge, Verbrauchsmenge, Medien- temperatur� Einsatzbereich Leitfähige flüssige Medien mit folgenden Eigenschaften: • Leitfähigkeit: ≥ 20 µS/cm • Viskosität: < 70 mm /s bei 40°C 4 Funktion 4.1 Verarbeiten der Messsignale • Das Gerät zeigt die aktuellen Prozesswerte in einem Display an�...
  • Seite 6: 4�3 Verbrauchsmengen-Überwachung (Totalisatorfunktion)

    • Strömungsrichtung = “flow direction”: Prozesswert und Anzeige positiv� • Strömung entgegen “flow direction”: Prozesswert und Anzeige negativ� Für die Signalausgabe (Grenzwerte und Analogwerte für Durchfluss) werden nur positive Prozesswerte verarbeitet� 4.3 Verbrauchsmengen-Überwachung (Totalisatorfunktion) Das Gerät besitzt einen internen Mengenzähler� Er summiert fortlaufend die Durchflussmenge�...
  • Seite 7: 4�3�1 Verbrauchsmengen-Überwachung Mit Impulsausgang

    4.3.1 Verbrauchsmengen-Überwachung mit Impulsausgang Ausgang 1 gibt jedesmal einen Zählimpuls, wenn der in [ImPS] eingestellte Wert erreicht ist (→ 9.3.1). 4.3.2 Verbrauchsmengen-Überwachung mit Vorwahlzähler Es sind 2 Arten der Überwachung möglich: • Zeitabhängige Mengenüberwachung� - Einstellungen: [ImPS] = Menge x, [ImPR] = [no], [rTO] = Zeitdauer t� - Wird die Menge x während der Zeitdauer t erreicht, schaltet Ausgang 1 und bleibt eingeschaltet, bis der Zähler zurückgesetzt wird�...
  • Seite 8: 4�6 Durchfluss- Oder Temperaturüberwachung / Schaltfunktion

    4.6 Durchfluss- oder Temperaturüberwachung / Schaltfunktion OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestell- ten Schaltgrenzen (SPx, rPx)� Dabei sind folgende Schaltfunktionen wählbar: • Hysteresefunktion / Schließer: [OUx] = [Hno]� • Hysteresefunktion / Öffner: [OUx] = [Hnc]� Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand der Rückschaltpunkt (rPx)�...
  • Seite 9 Spannungsausgang 0 ��� 10 V (Beispiel Durchflussüberwachung) Werkseinstellung Messbereich skaliert U [V] U [V] MEW = Messbereichsendwert Im eingestellten Messbereich liegt das Ausgangssignal zwischen 0 und 10 V� Weiter wird signalisiert: Durchfluss oberhalb des Messbereichs: Ausgangssignal > 10 V� Stromausgang 4 ��� 20 mA (Beispiel Durchflussüberwachung) Werkseinstellung Messbereich skaliert I [mA]...
  • Seite 10: 4�8 Anlaufüberbrückungszeit [Dst]

    4.8 Anlaufüberbrückungszeit [dSt] Ist die Anlaufüberbrückungszeit aktiv ([dSt] > [0]), gilt: Sobald die Durchfluss- menge 0,5% des Messbereichsendwerts (MEW) überschreitet, finden folgende Abläufe statt: • Die Anlaufüberbrückungszeit wird gestartet� • Ausgang 1 schaltet entsprechend der Programmierung: EIN bei Schließerfunk- tion, AUS bei Öffnerfunktion� • Ausgang 2 schaltet bei Strömungsauswertung ([SEL2] = [FLOW]) entsprechend der Programmierung: EIN bei Schließerfunktion, AUS bei Öffnerfunktion�...
  • Seite 11: Montage

    Beispiel: dSt bei Fensterfunktion 0,5% 1 Durchflussmenge Q erreicht 0,5% MEW → dSt startet, Ausgang wird aktiv. 2 dSt abgelaufen, Q hat Gutbereich erreicht → Ausgang bleibt aktiv. 3 Q steigt über SP (verlässt Gutbereich) → Ausgang wird zurückgesetzt. 4 Q fällt wieder unter SP → Ausgang wird wieder aktiv. 5 Q fällt unter rP (verlässt Gutbereich) → Ausgang wird wieder zurückgesetzt. 6 Q erreicht erneut 0,5% MEW → dSt startet, Ausgang wird aktiv. 7 dSt abgelaufen, Q hat Gutbereich nicht erreicht → Ausgang wird zurückgesetzt. 8 Q erreicht Gutbereich, Ausgang wird aktiv� 5 Montage 5.1 Montageort ► Gerät so einbauen, dass das Messrohr stets vollständig gefüllt ist� ►...
  • Seite 12 ► Vor oder in steigender Leitung einbauen� flow direction F = Durchflussrichtung ► Folgende Montageorte sind zu vermeiden: • Direkt vor einer fallenden Leitung� • In einer fallenden Leitung� flow direction F = Durchflussrichtung • Am höchsten Punkt des Leitungssystems� • Unmittelbar vor einem Rohrauslauf�...
  • Seite 13 Das Gerät kann lageunabhängig eingebaut werden, wenn Folgendes sichergestellt ist: - Es können sich keine Luftblasen im Rohrsystem bilden� - Die Rohrleitungen sind stets komplett gefüllt� • An der Ansaugseite einer Pumpe� flow direction F = Durchflussrichtung Bei Einbau in ein nicht geerdetes Rohrsystem (z� B� Kunststoffrohre) muss das Gerät geerdet werden�...
  • Seite 14: 5�2 Einbau In Die Rohrleitung

    5.2 Einbau in die Rohrleitung Das Gerät wird mit Hilfe von Adaptern in die Rohrleitung eingebaut� Adapter sind gesondert als Zubehör zu bestellen� - Bestell-Nr� E40179: 2 Adapter für Rohrleitung R½ + 2 Dichtungen� - Bestell-Nr� E40180: 2 Adapter für Rohrleitung R¾ + 2 Dichtungen� flow direction 1�...
  • Seite 15: Elektrischer Anschluss

    6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden� Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen� Spannungsversorgung nach EN 50178, SELV, PELV� ► Anlage spannungsfrei schalten� ► Gerät folgendermaßen anschließen: 1 BN 2 WH OUT2/InD 4 BK OUT1...
  • Seite 16: Bedien- Und Anzeigeelemente

    7 Bedien- und Anzeigeelemente 1 2 3 4 5 6 7 8 Mode / Enter 1 bis 8: Indikator-LEDs - LED 1 = aktueller Durchfluss in Liter/Minute� - LED 2 = aktueller Durchfluss in Kubikmeter/Stunde� - LED 3 = aktuelle Verbrauchsmenge seit letztem Reset in Liter� - LED 3 blinkend = Verbrauchsmenge vor letztem Reset in Liter�...
  • Seite 17: Menü

    8 Menü 8.1 Menüstruktur l/min °C = [Mode/Enter] / = [Set] l oder m = aktueller Zählerstand in l, m oder 1000 m l* oder m * = gespeicherter Zählerstand in l, m oder 1000 m...
  • Seite 18: 8�2 Menü-Erläuterung

    8.2 Menü-Erläuterung SP1/rP1 Oberer / Unterer Grenzwert für Durchfluss� ImPS Impulswertigkeit� Impulswiederholung aktiv (= Impulsausgabe) oder nicht aktiv ImPR (= Funktion Vorwahlzähler)� Ausgangsfunktion für OUT1 (Durchfluss oder Verbrauchsmenge): - Schaltsignal für die Grenzwerte: Hysteresefunktion oder Fensterfunktion, jeweils Schließer oder Öffner� - Impuls oder Schaltsignal für Mengenzähler�...
  • Seite 19: Parametrieren

    9 Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� 9.1 Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen Mode / ► [Mode/Enter] drücken, bis gewünsch- Enter ter Parameter angezeigt wird.
  • Seite 20 • Wechsel von Menü-Ebene 1 zu Menü-Ebene 2: ► [Mode/Enter] drücken, bis [EF] Mode / angezeigt wird. Enter ► Kurz [Set] drücken� Mode / Enter > Der erste Parameter des Untermenüs wird angezeigt (hier: [HI])� • Verriegeln / entriegeln Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehlein- gaben verhindert werden�...
  • Seite 21: 9�2 Einstellungen Für Durchflussüberwachung

    9.2 Einstellungen für Durchflussüberwachung 9.2.1 Grenzwertüberwachung mit OUT1 konfigurieren ► [OU1] wählen und Schaltfunktion einstellen: - [Hno] = Hysteresefunktion/Schließer, - [Hnc] = Hysteresefunktion/Öffner, - [Fno] = Fensterfunktion/Schließer, - [Fnc] = Fensterfunktion/Öffner� ► [SP1] wählen und Wert einstellen, bei dem der Ausgang schaltet� ►...
  • Seite 22: 9�3�2 Mengenüberwachung Durch Vorwahlzähler Konfigurieren

    9.3.2 Mengenüberwachung durch Vorwahlzähler konfigurieren ► [OU1] wählen und [ImP] einstellen� ► [ImPR] wählen und [no] einstellen > Impulswiederholung ist nicht aktiv� Der Ausgang schaltet EIN, wenn der in [ImPS] eingestellte Wert erreicht ist� Er bleibt geschaltet, bis der Zähler zurückgesetzt wird� ►...
  • Seite 23: 9�4�2 Analogwert Für Temperatur Konfigurieren

    9.4.2 Analogwert für Temperatur konfigurieren ► [SEL2] wählen und [TEMP] einstellen� ► [OU2] wählen und Funktion einstellen: - [I] = temperaturproportionales Stromsignal (4…20 mA); - [U] = temperaturproportionales Spannungssignal (0…10 V)� ► [ASP] wählen und Wert einstellen, bei dem der Minimalwert ausgegeben wird�...
  • Seite 24: 9�5�5 Anlaufüberbrückungszeit Einstellen

    9.5.5 Anlaufüberbrückungszeit einstellen ► [dSt] wählen und Zahlenwert in Sekunden einstellen� 9.5.6 Messwertdämpfung einstellen ► [dAP] wählen und Dämpfungskonstante in Sekunden einstellen (t-Wert 63%)� 9.5.7 Fehlerverhalten der Ausgänge einstellen ► [FOU1] wählen und Wert festlegen: - [On] = Ausgang 1 schaltet im Fehlerfall EIN� - [OFF] = Ausgang 1 schaltet im Fehlerfall AUS�...
  • Seite 25: 9�7 Einstellen Des Vorwahlzählers / Der Impulswertigkeit (Imps)

    9.7 Einstellen des Vorwahlzählers / der Impulswertigkeit (ImPS) Das Gerät verfügt über 7 Einstellbereiche: Anzeige Schrittweite Wert 0 0 0� 1 ��� 9 9 9� 9 0,1 l 0,1���999,9 l 1 0 0 0 ��� 9 9 9 9 1000���9999 l 1 0�...
  • Seite 26 ► [Set] drücken und Die blinkende Ziffer wird erhöht, nach 9 folgt 0 und die nächste gedrückt halten� Ziffer links wird aktiv� 8 1� 8 3 [Set] dauerhaft gedrückt 8 1� 9 3 [Set] weiterhin gedrückt 8 1� 0 3 Wird Ziffer 1 auf diese Weise erhöht, wechselt die Anzeige in den nächst höheren Einstellbereich (nach 9 folgt 10;...
  • Seite 27: Betrieb

    10 Betrieb Nach Einschalten der Versorgungsspannung und Ablauf der Bereitschaftsverzöge- rungszeit (ca� 5 s) befindet sich das Gerät im Run-Modus (= normaler Arbeitsbe- trieb)� Es führt seine Mess- und Auswertefunktionen aus und erzeugt Ausgangssi- gnale entsprechend den eingestellten Parametern� • Betriebsanzeigen → Kapitel 7 Bedien- und Anzeigeelemente. • Während der Bereitschaftsverzögerungszeit sind die Ausgänge entsprechend der Programmierung geschaltet: EIN bei Schließerfunktion (Hno / Fno) und AUS bei Öffnerfunktion (Hnc / Fnc)�...
  • Seite 28: 10�4 Allgemeine Betriebsbedingungen

    10.4 Allgemeine Betriebsbedingungen ► Ablagerungen, Gas- und Luftansammlungen im Leitungssystem vermeiden� Bei Medientemperaturen über 50°C können sich einige Bereiche des Gehäuses auf über 65°C erwärmen� ► In diesem Fall Gerät nicht berühren� ► Gehäuse gegen den Kontakt mit entzündlichen Stoffen und gegen unbeabsich- tigtes Berühren sichern�...
  • Seite 29: Technische Daten

    12 Technische Daten Einsatzbereich �����������������������������������������������������������������������������Leitfähige flüssige Medien Leitfähigkeit �������������������������������������������������������������������������������������������������������� ≥ 20 µS/cm Viskosität ����������������������������������������������������������������������������������������������< 70 mm²/s bei 40°C Betriebsspannung [V] �����������������������������������������������������������������������������������������19���30 DC Strombelastbarkeit [mA] ��������������������������������������������������������������������������������������������2 x 200 kurzschlussfest; verpolsicher, überlastfest Spannungsabfall [V] ���������������������������������������������������������������������������������������������������������< 2 Stromaufnahme typ� [mA] ������������������������������������������������������������������������������������������������120 Analogausgang ������������������������������������������� 4 ��� 20 mA / 0 ��� 10 V; Messbereich skalierbar Max. Bürde Stromausgang [Ω] ����������������������������������������������������������������������������������������500 Min. Bürde bei Spannungsausgang [kΩ] �����������������������������������������������������������������������������2 Impulswertigkeit ���������������������������������������������������������������������������������������...
  • Seite 30: 12�1 Einstellbereiche

    Temperaturüberwachung Messbereich [°C] ������������������������������������������������������������������������������������������������������ -20���80 Ansprechzeit [s] ���������������������������������������������������������������������������������� T09 = 30 (Q > 5 l/min Auflösung [°C]�������������������������������������������������������������������������������������������������������������������0,2 Genauigkeit [°C] ���������������������������������������������������������������������������������������± 2,5 (Q > 5 l/min) Umgebungstemperatur [°C] �������������������������������������������������������������������������������������� -10���60 Mediumtemperatur [°C] �������������������������������������������������������������������������������������������� -10���70 Druckfestigkeit [bar] �����������������������������������������������������������������������������������������������������������16 Werkstoffe im Kontakt mit dem Medium ��������������������� V4A (1�4404); PEEK; O�Ring: EPDM Gehäusewerkstoffe �����������������������������������������������������������������������������������������...
  • Seite 31: Werkseinstellung

    13 Werkseinstellung Werkseinstellung Benutzer-Einstellung 20,00 19,50 ImPS ImPR SP2 (FLOW) 40,00 rP2 (FLOW) 39,50 SP2 (TEMP) 20,0 rP2 (TEMP) 19,6 ASP (FLOW) AEP (FLOW) 100,0 ASP (TEMP) -20,0 AEP (TEMP) 80,0 DIn2 +EDG FOU1 FOU2 Lmin SELd FLOW SEL2 FLOW Weitere Informationen unter www�ifm�com...
