IFM Electronic SDP110 Schnittstellenbeschreibung

IFM Electronic SDP110 Schnittstellenbeschreibung

Io-link schnittstellenbeschreibung
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
IO-Link Schnittstellenbeschreibung
SDP110
Inhaltsverzeichnis
loading

Verwandte Anleitungen für IFM Electronic SDP110

Inhaltszusammenfassung für IFM Electronic SDP110

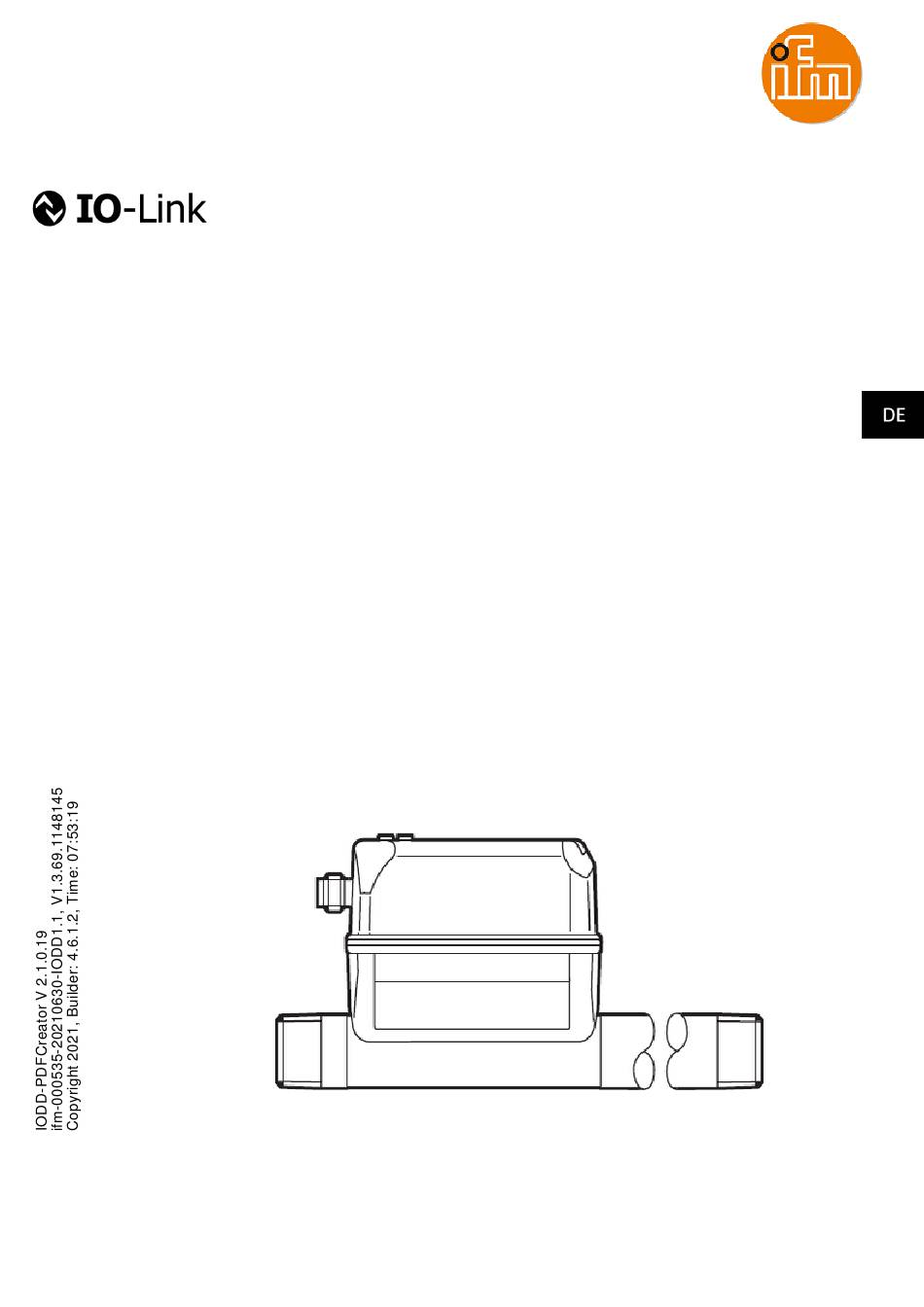

  • Seite 1 IO-Link Schnittstellenbeschreibung SDP110...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Gerätevariante ................2 Kommunikation ................3 Zusammenfassung der Parameter ................4 Systemkommandos ................5 Identifikation ................6 Beobachtung ................6.1 Prozessdaten Eingang/Ausgang ................7 Parameter ................7.1 Grundeinstellungen ................7.2 Ausgangskonfiguration ................7.3 Digitaler Ausgang 1 ................7.4 Digitaler Ausgang 2 ................

  • Seite 3: Gerätevariante

    1 Gerätevariante SDP110 Luftspaltsensor, 0...400 µm, G 1/4" 3/30...

  • Seite 4: Kommunikation

    2 Kommunikation Hersteller ID 310 / Bytes 1-54 (hex: 01-36) 1333 / Bytes 0-5-53 (hex: 00-05-35) Geräte ID Bitrate COM2 5,9 ms Minimale Zykluszeit SIO Mode unterstützt Blockparametrierung Datenhaltung Identification and Diagnosis Unterstützte Profile Measurement Data Channel (standard resolution) ANMERKUNG: Wird die Hersteller ID und Geräte ID in Ihrem SPS System angegeben, ist sichergestellt, dass - das richtige Gerät angeschlossen ist - die IO-Link Datenhaltung funktioniert...

  • Seite 5: Zusammenfassung Der Parameter

    3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung Seite Gerätezugriffssperren RecordT (16 Bit) false (Entsperrt) Herstellername StringT (19 Byte) ifm electronic gmbh Herstellertext StringT (11 Byte) www.ifm.com Produktname StringT (6 Byte) SDP110 Produkt-ID StringT (6 Byte) SDP110 Produkttext StringT (28 Byte)
  • Seite 6 3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung Seite SP1 (FH1) - PRES IntegerT (16 Bit) rP1 (FL1) - PRES IntegerT (16 Bit) UIntegerT (8 Bit) 1 (I / Analogsignal 4…20 mA) UIntegerT (16 Bit) UIntegerT (16 Bit) SP2 (FH2) - DIST IntegerT (16 Bit) 1600 rP2 (FL2) - DIST...

  • Seite 7: Werkseinstellung

    3 Zusammenfassung der Parameter Parameter Index Subindex Typ Werkseinstellung Seite upperLimit 16513 2 IntegerT (32 Bit) 6000 (6000) unitCode 16513 3 UIntegerT (16 Bit) 1349 (m³/h) scale 16513 4 IntegerT (8 Bit) -3 (-3) MDC 3 Descr 16514 RecordT (88 Bit) lowerLimit 16514 1 IntegerT (32 Bit)

  • Seite 8: Systemkommandos

    4 Systemkommandos Systemkommando Information - Adresse: Index 2, Subindex 0 - Datentyp: UInteger (8 Bit) - Zugriffsrechte: Write Only Text Beschreibung Upload Start Start des Block-Parameteruploads Upload Ende Ende des Block-Parameteruploads Download Start Start des Block-Parameterdownloads Download Ende Ende des Block-Parameterdownloads Speichern Abschluss der Blockparametrierung und Start der Datenhaltung Abbruch...
  • Seite 9 4 Systemkommandos Rücksetzen [Hi.P] und [Lo.P] Speicher Rücksetzen [Lo.P] Speicher Rücksetzen [Hi.P] Speicher Blinken An Blinken Aus IO-Link 1.1 Systemtest Kommando 240, Event 8DFE kommt IO-Link 1.1 Systemtest Kommando 241, Event 8DFE geht IO-Link 1.1 Systemtest Kommando 242, Event 8DFF kommt IO-Link 1.1 Systemtest Kommando 243, Event 8DFF geht 9/30...

  • Seite 10: Identifikation

    5 Identifikation Herstellername Index 16 Subindex 0 StringT (19 Byte) ReadOnly Herstellername, der einer Herstellerkennung zugeordnet ist. Werkseinstellung ifm electronic gmbh Herstellertext Index 17 Subindex 0 StringT (11 Byte) ReadOnly Zusätzliche Informationen zum Hersteller. Werkseinstellung www.ifm.com Produktname Index 18 Subindex 0...

  • Seite 11: Beobachtung

    6 Beobachtung 6.1 Prozessdaten Eingang/Ausgang Eingangsprozessdaten RecordT (96 Bit) Distanz IntegerT (16 Bit) Aktuelle Distanz des Objekts Wertebereich [µm] (0 to 5000) * 0.1 32760 (OL) 32764 (NoData) Distanz Teach SP2 OK BooleanT Aktueller Zustand des digitalen Signals [Distanz Teach SP2] Wertebereich false (OFF)
  • Seite 12 6 Beobachtung Die Prozessdaten sind aus Sicht des Devices dargestellt. Bitte beachten: Siemens Steuerungen vertauschen bei byteweiser Adressierung das High- und Low-Byte. Ausgangsprozessdaten RecordT (8 Bit) Distanz Teach SP2 BooleanT Setzt das digitale Signal [Distanz Teach SP2]. Hinweis: gilt nur für SEL2 = DIST Wertebereich false (OFF)

  • Seite 13: Parameter

    7 Parameter 7.1 Grundeinstellungen uni.F Index 841 Subindex 0 UIntegerT (8 Bit) ReadWrite Auswahl der Strömungseinheit Werkseinstellung (m³/h) Wertebereich (m³/h) (l/min) (m/s) (ft³/h) (ft³/min) (ft/s) uni.P Index 842 Subindex 0 UIntegerT (8 Bit) ReadWrite Auswahl der Druckeinheit Werkseinstellung (bar) Wertebereich (bar) (kPa) (psi)

  • Seite 14: Ausgangskonfiguration

    7 Parameter 7.2 Ausgangskonfiguration Index 580 Subindex 0 UIntegerT (8 Bit) ReadWrite Ausgangkonfiguration [OUT 1] Werkseinstellung (Hno / Hysteresefunktion, Schließer) Wertebereich (Hno / Hysteresefunktion, Schließer) (Hnc / Hysteresefunktion, Öffner) (Fno / Fensterfunktion, Schließer) (Fnc / Fensterfunktion, Öffner) (OFF / Ausgang Aus) Index 590 Subindex 0 UIntegerT (8 Bit)

  • Seite 15: Digitaler Ausgang 2

    7 Parameter 7.3.1 Distanz SP1 (FH1) - DIST Index 583 Subindex 0 IntegerT (16 Bit) ReadWrite Schaltpunkt 1 / Distanz, SP1 muss größer als rP1 sein. Mindestabstand SP1...rP1 = 2.0 µm. Weitere Informationen, siehe Bedienungsanleitung Werkseinstellung 1000 Wertebereich [µm] (20 to 5000) * 0.1 rP1 (FL1) - DIST Index 584 Subindex 0...
  • Seite 16 7 Parameter Index 592 Subindex 0 UIntegerT (16 Bit) ReadWrite Rückschaltverzögerung für [OUT 2] Werkseinstellung Wertebereich [s] (0 to 600) * 0.1 FOU2 Index 532 Subindex 0 UIntegerT (8 Bit) ReadWrite Verhalten von [OUT 2] im Fehlerfall Werkseinstellung (On) Wertebereich (OU) (On) (OFF)

  • Seite 17: Analoger Ausgang 2

    7 Parameter 7.5 Analoger Ausgang 2 FOU2 Index 532 Subindex 0 UIntegerT (8 Bit) ReadWrite Verhalten von [OUT 2] im Fehlerfall Werkseinstellung (On) Wertebereich (OU) (On) (OFF) 7.5.1 Distanz ASP2 - DIST Index 630 Subindex 0 IntegerT (16 Bit) ReadWrite Analoger Startpunkt 2 / Distanz.

  • Seite 18: Speicher

    7 Parameter 7.6 Speicher 7.6.1 Distanz Lo.D Index 561 Subindex 0 IntegerT (16 Bit) ReadOnly Minimalwertspeicher für Distanz Wertebereich [µm] (0 to 5000) * 0.1 32760 (OL) 32764 (NoData) Hi.D Index 560 Subindex 0 IntegerT (16 Bit) ReadOnly Maximalwertspeicher für Distanz Wertebereich [µm] (0 to 5000) * 0.1 32760...

  • Seite 19: Anwendungskonfiguration

    7 Parameter 7.7 Anwendungskonfiguration 7.7.1 Druck coF - PRES Index 5001 Subindex 0 IntegerT (16 Bit) ReadWrite Nullpunktkalibrierung (Kalibrieroffset) Werkseinstellung Wertebereich [bar] (-80 to 80) * 0.01 rEF.P Index 3000 Subindex 0 IntegerT (16 Bit) ReadWrite Normdruck, auf den sich Mess- und Anzeigewerte beziehen Werkseinstellung 1013 Wertebereich [mbar]...
  • Seite 20 7 Parameter diS.R Index 801 Subindex 0 UIntegerT (8 Bit) ReadWrite Aktuelle Drehung der Anzeige am Gerät im Uhrzeigersinn Werkseinstellung (0 °) Wertebereich (0 °) (90 °) (180 °) (270 °) diS.B Index 802 Subindex 0 UIntegerT (8 Bit) ReadWrite Aktuelle Helligkeit der Anzeige am Gerät Werkseinstellung (75 %)

  • Seite 21: Fenster Für Farbwechsel

    7 Parameter 7.10 Fenster für Farbwechsel 7.10.1 Distanz cFH.D Index 556 Subindex 0 IntegerT (16 Bit) ReadWrite Oberer Wert für Farbwechsel Distanz. cFH.D muss größer als cFL.D sein. Mindestabstand cFH.D...cFL.D = 2.0 µm. Weitere Informationen, siehe Bedienungsanleitung Werkseinstellung 4000 Wertebereich [µm] (20 to 4000) * 0.1 cFL.D Index 555...

  • Seite 22: Simulation

    7 Parameter 7.13 Simulation S.Tim Index 571 Subindex 0 UIntegerT (8 Bit) ReadWrite Simulationsdauer Werkseinstellung (3 min) Wertebereich (1 min) (2 min) (3 min) (4 min) (5 min) (10 min) (15 min) (20 min) (30 min) (45 min) (60 min) S.On Index 570 Subindex 0...

  • Seite 23: Messdatenkanal 2 (Strömung)

    7 Parameter Lokale Parametrierierung bitOffset 2 BooleanT Diese Sperre verhindert, dass die Geräteeinstellungen über die lokalen Bedienelemente am Gerät geändert werden. Werkseinstellung false (Entsperrt) Wertebereich true (Gesperrt) false (Entsperrt) 7.14.1 Messdatenkanal 1 (Distanz) MDC Descr Index 16512 Subindex 0 RecordT (88 Bit) ReadOnly Beschreibung des Messdatenkanals lowerLimit...
  • Seite 24 7 Parameter 7.14.3 Messdatenkanal 3 (Druck) MDC 3 Descr Index 16514 Subindex 0 RecordT (88 Bit) ReadOnly Beschreibung des 3. Messdatenkanals lowerLimit Subindex 1 IntegerT (32 Bit) Minimalwert des Messbereichs Werkseinstellung -100 (-100) Wertebereich -100 (-100) upperLimit Subindex 2 IntegerT (32 Bit) Maximalwert des Messbereichs Werkseinstellung 1600...

  • Seite 25: Diagnose

    8 Diagnose 8.1 Diagnose Gerätestatus Index 36 Subindex 0 UIntegerT (8 Bit) ReadOnly Anzeige des aktuellen Geräte- und Diagnosezustands. Werkseinstellung (Gerät ist OK) Wertebereich (Gerät ist OK) (Wartung erforderlich) (Außerhalb der Spezifikation) (Funktionsprüfung) (Ausfall) (5 to 255) (Reserviert) Ausführlicher Gerätestatus Index 37 Subindex 0 OctetStringT (3 Byte) [10] ReadOnly...
  • Seite 26 8 Diagnose Bit_2 bitOffset 2 BooleanT Kurzschluss Werkseinstellung (noEv) Wertebereich (noEv) (0x7710) Bit_1 bitOffset 1 BooleanT Parameterfehler Werkseinstellung (noEv) Wertebereich (noEv) (0x6320) Bit_0 bitOffset 0 BooleanT Hardwarefehler im Gerät Werkseinstellung (noEv) Wertebereich (noEv) (0x5000) 26/30...
  • Seite 27 8 Diagnose Parameter Einstellungsfehler Index 546 Subindex 0 UIntegerT (32 Bit) [10] ReadOnly Zeigt den zum Downloadzeitpunkt fehlerhaft eingestellten Parameter an Werkseinstellung (OK) Wertebereich (OK) 786432 (Gerätezugriffssperren, Index = 12) 38207488 (SP1 (FH1) - DIST, Index = 583) 38338560 (SP1 (FH1) - FLOW, Index = 585) 38469632 (SP1 (FH1) - PRES, Index = 587) 38273024...

  • Seite 28: Ereignisse

    9 Ereignisse Code Gerätestatus Class Name Beschreibung 0x5000 4 (Ausfall) invalid Error Hardwarefehler im Gerät Gerät austauschen 20480d 0x6320 3 (Funktionsprüfung) invalid Error Parameterfehler Datenblatt und Werte prüfen 25376d 0x6321 3 (Funktionsprüfung) valid Error Parameter fehlt Datenblatt prüfen 25377d 0x7710 3 (Funktionsprüfung) valid Error...

  • Seite 29: Fehlertypen

    10 Fehlertypen Code Name Beschreibung 0x8000 Fehler in der technologiespezifischen Der Service wurde von der technologiespezifischen Anwendung verweigert. Keine 32768d Anwendung - keine Details weiteren Informationen zur Ursache verfügbar. 0x8011 Index nicht vorhanden Lese- oder Schreibzugriffsversuch auf einen nicht vorhandenen Index. 32785d 0x8012 Subindex nicht vorhanden...

  • Seite 30: Einheitenumrechnung

    11 Einheitenumrechnung Diese Liste stellt Umrechnungsformeln zur Verfügung, um die von IO-Link übertragenen Rohdaten in physikalische Einheiten umzurechnen Distanz Wert in [µm] = Übertragener Wert * 0.1 Wert in [none1] = Übertragener Wert * 1E-07 Strömung Wert in [m³/h] = Übertragener Wert * 0.001 Wert in [ft/s] = Übertragener Wert...
