16-PLATINE
1
2
AMB. H2O +TC-
DISPLAY
SIC DEP. FUMI SCA
12
9
11
10

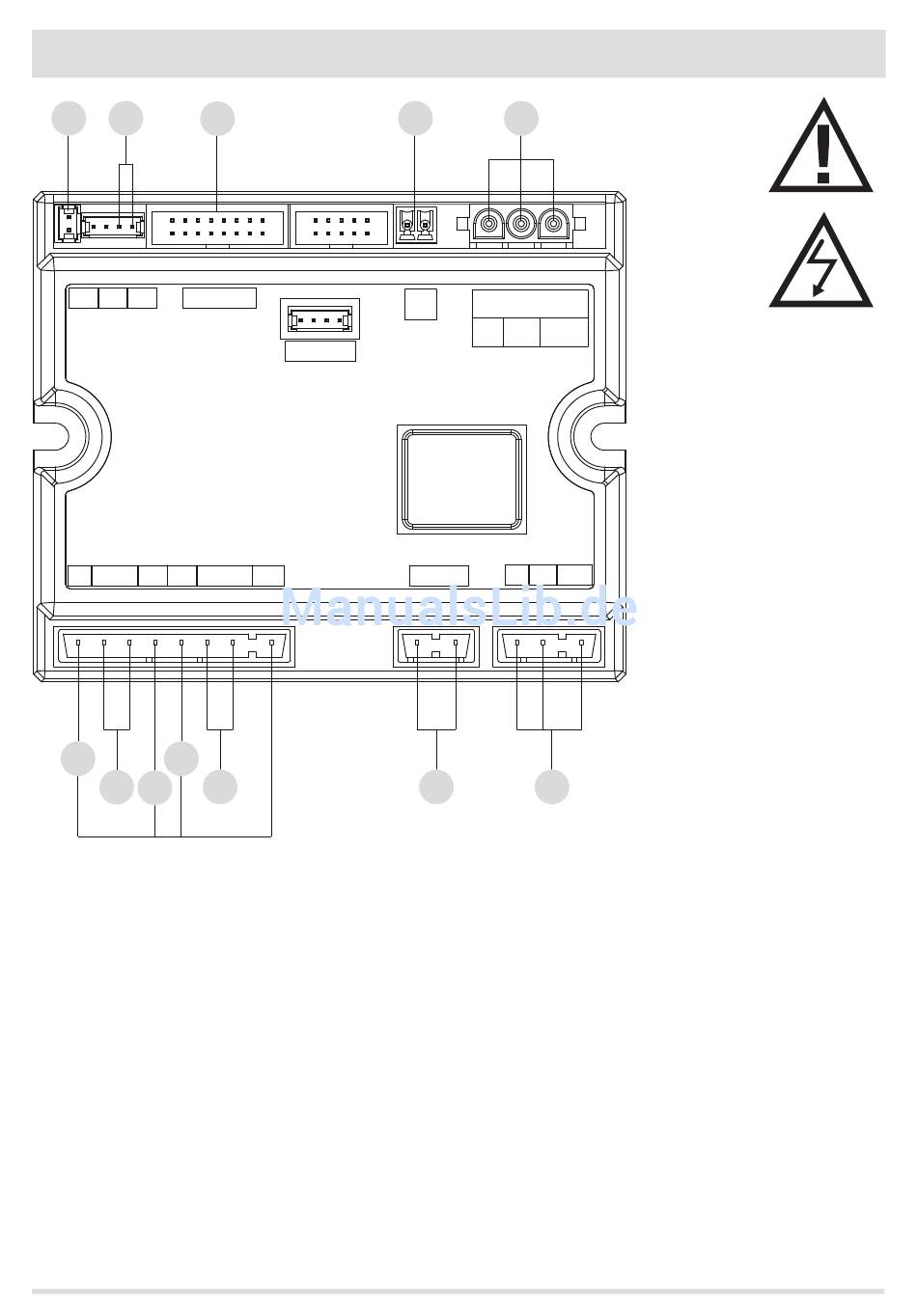

LEGENDE DER VERKABELUNGEN
1. RAUMTEMPERATURFÜHLER
2. RAUCHGASFÜHLER
3. BEDIENTAFEL
4. EXTERNER THERMOSTAT (OPTIONAL)
5. ENCODER RAUCHGASE
6. VERSORGUNG
Hinweis: Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung
hat
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
3
SERIAL
COC.
N
8
4
5
TERM.
ENCODER FUMI
OPT.
+5V GND ENC
ACC.
PE
F N
7
6
7. ZÜNDKERZE
8. SCHNECKE
9. RAUMGEBLÄSE
10. GEBLÄSE RAUCHGASE
11. DRUCKWÄCHTER LUFT/TÜRSCHALTER/
SCHALTER PELLETEINFÜLLKLAPPE
12. PELLET-SICHERHEITSTHERMOSTAT
SPANNUNGSFÜHRENDE
ELEKTROKABEL
230V-STROMVERSOR-
GUNGSKABEL VOR
AUSFÜHRUNG VON
ARBEITEN AN DER
ELEKTRIK VOM STROM-
NETZ TRENNEN.
59
