- Seite 1 Betriebsanleitung Kapazitive Seilmesssonde zur Grenzstanderfassung VEGACAP 35 - Relais (DPDT) Document ID: 33759...
-
Seite 2: Inhaltsverzeichnis
Wartung.......................... 21 Störungen beseitigen ..................... 21 Elektronikeinsatz tauschen ..................... 24 Kürzen der Messsonde ....................25 Vorgehen im Reparaturfall ....................27 Ausbauen Ausbauschritte ....................... 28 Entsorgen ........................28 Anhang Technische Daten ......................29 Maße ..........................33 VEGACAP 35 • - Relais (DPDT) - Seite 3 Lieferumfang. Diese finden Sie im Kapitel "Produktbeschrei- bung". Anleitungen für Zubehör und Ersatzteile Tipp: Für den sicheren Einsatz und Betrieb Ihres VEGACAP 35 bieten wir Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind: • 33761 - Elektronikeinsatz CAP E31R Redaktionsstand: 2013-08-21 VEGACAP 35 •...
-
Seite 4: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGACAP 35 • - Relais (DPDT) -
Seite 5: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGACAP 35 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl. -
Seite 6: Sicherheitskennzeichen Am Gerät
Die auf dem Gerät angebrachten Sicherheitskennzeichen und -hin- weise sind zu beachten. CE-Konformität Dieses Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EG-Richtlinien. Mit der Anbringung des CE-Zeichens bestätigt VEGA die erfolgreiche Prüfung. Die CE-Konformitätserklärung finden Sie im Downloadbereich unter "www.vega.com". Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. -
Seite 7: Produktbeschreibung 3.1 Aufbau

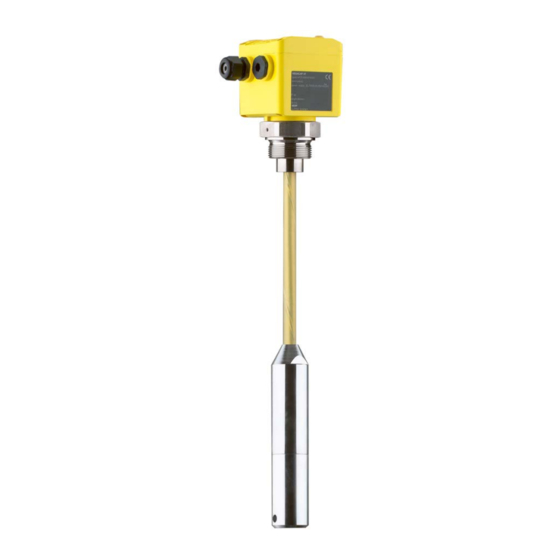

Der Lieferumfang besteht aus: • Grenzstandsensor VEGACAP 35 • Dokumentation – Dieser Betriebsanleitung – Ggf. weiteren Dokumenten Komponenten Der VEGACAP 35 besteht aus den Komponenten: • Gehäusedeckel • Gehäuse mit Elektronik • Prozessanschluss mit Elektrode Abb. 1: VEGACAP 35 Gehäusedeckel Gehäuse mit Elektronik... -
Seite 8: Arbeitsweise
Der VEGACAP 35 ist ein Grenzstandsensor mit teilisolierter kapaziti- ver Elektrode mit Schirmsegment und aktiver Spitze zur Grenzstan- derfassung. Der VEGACAP 35 ist sehr robust und wartungsfrei und kann in allen Bereichen der industriellen Prozessmesstechnik eingesetzt werden. Typische Anwendungen sind Überlauf- und Trockenlaufschutz. -
Seite 9: Bedienung
3 Produktbeschreibung Spannungsversorgung Der VEGACAP 35 ist ein Kompaktgerät, d. h. er kann ohne externe Auswertung betrieben werden. Die integrierte Elektronik wertet das Füllstandsignal aus und stellt ein Schaltsignal zur Verfügung. Mit diesem Schaltsignal können Sie ein nachgeschaltetes Gerät direkt betätigen (z. - Seite 10 3 Produktbeschreibung • Relative Luftfeuchte 20 … 85 % VEGACAP 35 • - Relais (DPDT)
-
Seite 11: Montieren 4.1 Allgemeine Hinweise
Verwenden Sie die empfohlenen Kabel (siehe Kapitel "An die Span- nungsversorgung anschließen") und ziehen Sie die Kabelverschrau- bung fest an. Sie schützen Ihren VEGACAP 35 zusätzlich gegen das Eindringen von Feuchtigkeit, indem Sie das Anschlusskabel vor der Kabelver- schraubung nach unten führen. Regen- und Kondenswasser können so abtropfen. -
Seite 12: Montagehinweise
Grenzschalter starken seitlichen Kräften ausgesetzt ist. Wählen Sie aus diesem Grund die Elektrode des VEGACAP 35 nicht zu lang, sondern prüfen Sie, ob statt dessen nicht ein kurzer Grenz- schalter seitlich in horizontaler Lage montiert werden kann. - Seite 13 4 Montieren Um bei zylindrischen Behältern den Messfehler zu kompensieren, der durch den Schüttkegel entsteht, müssen Sie den Sensor im Abstand d/6 von der Behälterwand einbauen. Abb. 5: Befüllung und Entleerung mittig VEGACAP 35 • - Relais (DPDT)
- Seite 14 Achten Sie darauf, dass die maximal zulässige Zugbelastung des Tragkabels nicht überschritten wird. Diese Gefahr besteht vor allem bei besonders schweren Schüttgütern und großen Messlängen. Die maximal zulässige Zugbelastung finden Sie im Kapitel "Technische Daten". VEGACAP 35 • - Relais (DPDT)
-
Seite 15: An Die Spannungsversorgung Anschließen
Schauglas über der Kontrollleuchte des Elektronikeinsatzes befindet. Anschlussplan Einkammergehäuse Anschlussplan Wir empfehlen den VEGACAP 35 so anzuschließen, dass der Schalt- stromkreis bei Grenzstandmeldung, Leitungsbruch oder Störung geöffnet ist (sicherer Zustand). Die Relais sind immer im Ruhezustand dargestellt. Die beiden Relais (DPDT) arbeiten synchron. Damit kann z. B. gleich- zeitig eine Hupe und ein Magnetventil angesteuert werden. - Seite 16 5 An die Spannungsversorgung anschließen – Abb. 7: Anschlussplan Relaisausgang Relaisausgang Spannungsversorgung VEGACAP 35 • - Relais (DPDT)
-
Seite 17: In Betrieb Nehmen
DIL-Schalter zur Betriebsartenumschaltung - A/B • Kontrollleuchte Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGACAP 35 mit dem Betriebsartenschalter (5) die Betriebsart ein. Wenn Sie den Betriebsartenschalter (5) nachträglich umschalten, ändert sich der Schaltausgang. Das heißt, nachgeschaltete Geräte werden evtl. - Seite 18 Achten Sie beim Aufsetzen des Gehäusedeckels darauf, dass sich das Schauglas über der Kontrollleuchte (LED) des Elektronikeinsat- zes befindet. Zur Einstellung des VEGACAP 35 lösen Sie mit einem Schrauben- dreher zunächst die vier Schrauben auf der Geräteoberseite und nehmen den Gehäusedeckel ab.
-
Seite 19: Funktionstabelle
Achten Sie beim Aufsetzen des Gehäusedeckels darauf, dass sich das Schauglas über der Kontrollleuchte des Elektronikeinsatzes befindet. Funktionstabelle Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. VEGACAP 35 • - Relais (DPDT) - Seite 20 Betriebsart A Überlaufschutz (6) (7) Relais stromlos Betriebsart B Trockenlaufschutz (6) (7) Relais stromfüh- rend Betriebsart B Trockenlaufschutz (6) (7) Relais stromlos Ausfall der Span- beliebig nungsversorgung (Betriebsart A/B) (6) (7) Relais stromlos VEGACAP 35 • - Relais (DPDT)
-
Seite 21: Instandhalten Und Störungen Beseitigen
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer... - Seite 22 Elektronikeinsatz aus der Messsonde entfernen. Widerstand zwi- Messsonde prüfen schen den Steckeranschlüssen prüfen. Zwischen keinem der Anschlüsse darf eine Verbindung bestehen (hochohmig). Falls dennoch eine Verbindung besteht - Gerät austau- schen bzw. zur Reparatur einsenden. VEGACAP 35 • - Relais (DPDT)
- Seite 23 Die elektrische Verbindung zwischen Kontakt 4 und dem metallischen Behälter (nicht der Einschraubstutzen oder der Messsondenflansch) sollte möglichst gut sein. Messen Sie mit einem Ohmmeter (Bereich möglichst klein) den Widerstandswert zwischen Kontakt 4 und dem Behälter. VEGACAP 35 • - Relais (DPDT)
-
Seite 24: Elektronikeinsatz Tauschen
Je nach Störungsursache und getroffenen Maßnahmen sind ggf. die beseitigung im Kapitel "In Betrieb nehmen" beschriebenen Handlungsschritte erneut zu durchlaufen. Elektronikeinsatz tauschen Wenn der Elektronikeinsatz getauscht werden muss, verwenden Sie einen Elektronikeinsatz des Typs CAP E31R Gehen Sie wie folgt vor: VEGACAP 35 • - Relais (DPDT) -
Seite 25: Kürzen Der Messsonde
Der Dichtring muss das Kabel komplett umschließen. 15. Neuabgleich durchführen. Siehe dazu Kapitel "In Betrieb neh- men, Neuabgleich". 16. Gehäusedeckel verschrauben Der Elektroniktausch ist somit abgeschlossen. Kürzen der Messsonde Das Seil der Messsonde kann beliebig gekürzt werden. VEGACAP 35 • - Relais (DPDT) - Seite 26 2. Das Gewichtunterteil (7) abschrauben 3. Das Gewichtoberteil (1), die vier O-Ringe (2) und die Isolierbuch- se (3) auf dem Seil nach oben, bis über die geplante Schnittstelle, schieben. 4. Die Isolierhülse (6) von der Klemmbuchse (4) herunterziehen. VEGACAP 35 • - Relais (DPDT)
-
Seite 27: Vorgehen Im Reparaturfall
16. Neuabgleich durchführen. Siehe dazu Kapitel "In Betrieb neh- men, Neuabgleich". Vorgehen im Reparaturfall Ein Reparaturformular sowie detallierte Informationen zur Vorgehens- weise finden Sie auf www.vega.com/downloads und "Formulare und Zertifikate". Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. -
Seite 28: Ausbauen 8.1 Ausbauschritte
Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGACAP 35 • - Relais (DPDT) -
Seite 29: Anhang 9.1 Technische Daten
Ʋ PE/PA 12-teilisoliert: ø 6 mm (0.236 in) 10 KN (2248 lbs) Max. Anzugsmoment (Prozessanschluss 100 Nm (74 lbf ft) - Gewinde) Messfrequenz 430 kHz Ausgangsgröße Ausgang Relaisausgang (DPDT), 2 potenzialfreie Umschaltkon- takte Schaltspannung Ʋ Min. 10 mV VEGACAP 35 • - Relais (DPDT) - Seite 30 -40 … +80 °C (-40 … +176 °F) Lager- und Transporttemperatur -40 … +80 °C (-40 … +176 °F) Prozessbedingungen Prozessdruck -1 … 16 bar/-100 … 1600 kPa (-14.5 … 232 psig) Siehe folgendes Diagramm Prozesstemperatur Siehe folgendes Diagramm VEGACAP 35 • - Relais (DPDT)
- Seite 31 9 Anhang 16 bar (232psi) -30°C 0°C 60°C 80°C (-22°F) (32°F) (140°F) (176°F) Abb. 25: Prozessdruck - Prozesstemperatur - VEGACAP 35 mit Prozessanschluss aus Aluminium Prozessdruck Prozesstemperatur 16 bar (232psi) -10°C 0°C 60°C 80°C (-4°F) (32°F) (140°F) (176°F) Abb. 26: Prozessdruck - Prozesstemperatur - VEGACAP 35 mit Prozessanschluss aus 316L...
- Seite 32 Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "serial number search" sowie über "Downloads" und "Zulassungen" heruntergeladen werden.
-
Seite 33: Maße
Maße 85 mm (3 ") ~ 76 mm ") SW 60 ") G1½ / 1½”NPT ø 13,5 mm ") ø 6 mm ") ø 40 mm ") Abb. 28: VEGACAP 35, Seilausführung mit ø 6 mm, Gewindeausführung G1½ A (ISO 228 T1) = Sensorlänge, siehe Kapitel "Technische Daten" VEGACAP 35 • - Relais (DPDT) -
Seite 34: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 35 Notizen VEGACAP 35 • - Relais (DPDT)
- Seite 36 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2013 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
