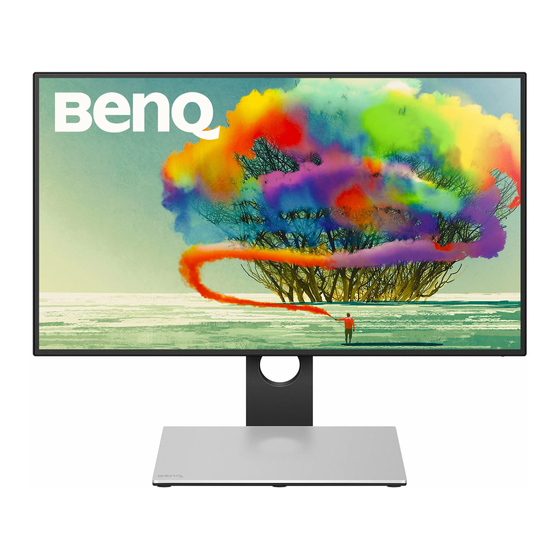

Inhaltszusammenfassung für BenQ PD2710QC

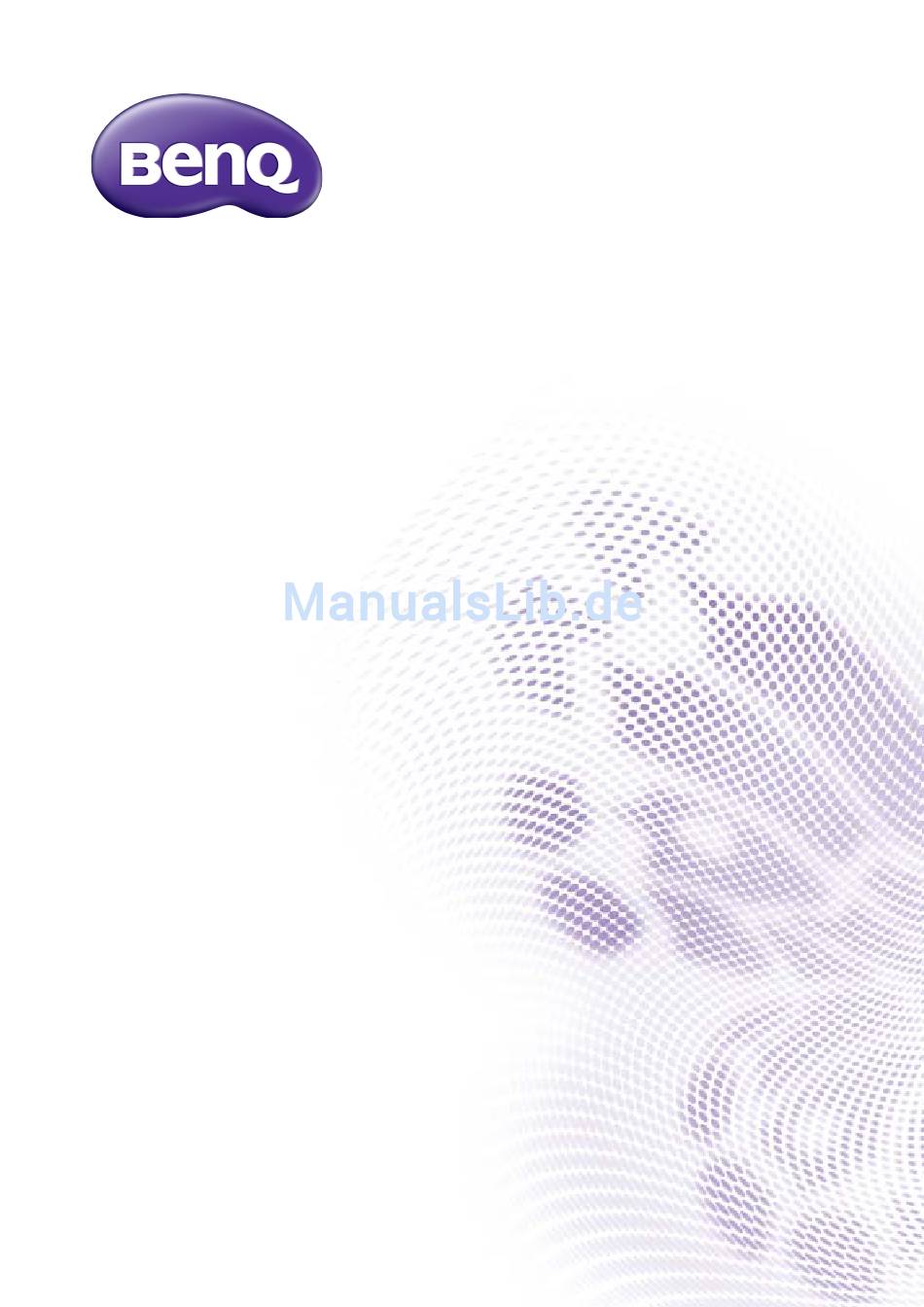

- Seite 1 PD Serie LCD-Monitor Benutzerhandbuch...
-
Seite 2: Ausschlusserklärung
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Reinigung Und Pflege
Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal. BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. -
Seite 4: Inhaltsverzeichnis
Verwenden der Monitor-Montageeinheit ..................19 Wie Sie Ihre Monitor-Hardware bei der Arbeit mit einem Laptop zusammenbauen ........................20 Optimale Benutzung des BenQ-Monitors ................24 Installation auf einem neuen Computer ..................... 25 Aktualisierung des Treibers auf einem bereits installierten Computer ........26 Windows 10-System installieren ...................... -
Seite 5: Erste Schritte
Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorständer Monitorsockel Kurzanleitung... - Seite 6 USB-Kabel: Typ-C Netzteil (für Monitorsockel) Netzkabel (für Monitorsockel) (Das Bild kann von dem Produkt abweichen, das für Ihre Region geliefert wird.) • Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Der Lieferumfang kann ohne vorherige Ankündigung geändert werden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.
-
Seite 7: Monitoransicht Und Anschlüsse
Monitoransicht und Anschlüsse Vorderansicht 1. Netz LED-Anzeige Rückansicht 2. Kontrolltasten 3. Ein-/Aus-Taste 4. Wechselstrom Ein/Aus-Schalter (für Monitor) 5. Wechselstrom Netzbuchse (für Monitor) 6. Kabeldurchlass 7. HDMI-Anschluss 8. DisplayPort-Anschluss 9. Mini DisplayPort-Anschluss 10. DisplayPort Ausgang (für Multi-Stream Transport, MST) 11. Kopfhörerbuchse 12. -
Seite 8: Verbindungen
13. Schnellauslösetaste 14. Kopfhörerbuchse 15. USB 3.0-Anschlüsse (Downstream; Verbindung mit USB-Geräten) 16. LAN (Local Area Network) Anschluss (RJ-45 Anschluss) 17. USB Typ-C Anschluss 18. DisplayPort-Anschluss 19. Kensington-Schloss Steckplatz 20. Gleichstrom Netzbuchse (für Monitorsockel) 21. Gleichstrom Ein/Aus-Schalter (für Monitorsockel) 16 15 17 18 19 21 •... -
Seite 9: Arbeiten Mit Einem Desktop-Pc
Arbeiten mit einem Desktop-PC Weitere Informationen zu den Anschlussmethoden finden Sie auf Seite 13. Kopfhörer/ Lautsprecher Monitoransicht und Anschlüsse... -
Seite 10: Verbindung Mit Einem Laptop
Verbindung mit einem Laptop Weitere Informationen zu den Anschlussmethoden finden Sie auf Seite 13. Weitere Informationen finden Sie unter Wie Sie Ihre Monitor-Hardware bei der Arbeit mit einem Laptop zusammenbauen auf Seite Kopfhörer/ Lautsprecher USB-Geräte USB-Geräte Monitorsockel Adapter LAN Switch Laptop oder Hub Monitoransicht und Anschlüsse... -
Seite 11: Wie Sie Ihre Monitor-Hardware Bei Der Arbeit Mit Einem Desktop-Pc Zusammenbauen
Wie Sie Ihre Monitor-Hardware bei der Arbeit mit einem Desktop-PC zusammenbauen • Wenn der Computer eingeschaltet ist, müssen Sie ihn ausschalten, bevor Sie fortfahren. Schließen Sie das Gerät nicht an die Stromversorgung des Monitors an oder schalten Sie es erst ein, wenn Sie dazu aufgefordert werden. - Seite 12 Richten Sie den Ständersockel am Ende des Ständers aus und stecken Sie die beiden Teile zusammen. Heben Sie die Einlage der Schraube an und ziehen Sie die Schraube wie abgebildet fest. Drücken Sie Einlage anschließend wieder zurück. Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.
- Seite 13 2. Schließen Sie das PC-Videokabel an. Entweder HDMI-Kabel anschließen Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss des Monitors an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss eines digitalen Ausgangsgerätes an. DP-Kabel anschließen Oder Schließen Sie den Stecker des DP-Kabels am Videoanschluss des Monitors an.
- Seite 14 4. Schließen Sie das Netzkabel an den Monitor Stecken Sie das eine Ende des Netzkabels in die dafür vorgesehene Buchse an der Rückseite des Monitors ein. Schließen Sie das andere Ende noch nicht an eine Steckdose an. 5. Verlegen Sie die Kabel. 6.
-
Seite 15: So Trennen Sie Den Ständer Ab
Schalten Sie den Computer an und wählen Sie eine Eingangsquelle über die OSD-Steuerungstasten aus. Befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 24, um die Monitor Software zu installieren. Um die Lebensdauer des Produkts zu verlängern, empfehlen wir Ihnen, die Energieverwaltungsfunktion Ihres Computers zu verwenden. -
Seite 16: Einstellen Der Höhe Des Monitors
Einstellen der Höhe des Monitors Um die Höhe des Monitors anzupassen, halten Sie sowohl die linke als auch die rechte Seite des Monitors, um den Monitor abzusenken oder ziehen Sie den Ständer auf die gewünschte Höhe nach oben. • Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte. -
Seite 17: Drehen Des Monitors
Drehen des Monitors 1. Schwenken Sie die Anzeige. Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen. Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie im Kontext-Menü den Eintrag aus. -
Seite 18: Einstellung Des Ansichtwinkels
4. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein. Einstellung des Ansichtwinkels Sie können den Bildschirm mit den Monitor Neigen- und Höhenanpassungsfunktionen in den gewünschten Winkel bringen. Lesen Sie die Produktspezifikationen, um weitere Einzelheiten zu erfahren. Wie Sie Ihre Monitor-Hardware bei der Arbeit mit einem Desktop-PC zusammenbauen... -
Seite 19: Verwenden Der Monitor-Montageeinheit
Standard Wandhalterung am Monitor zu befestigen. Stellen Sie sicher, dass alle Schrauben richtig angezogen sind. Wenden Sie sich für die Wandmontageinstallation und Sicherheitsvorkehrungen an einen Fachtechniker oder den BenQ Kundendienst. Wie Sie Ihre Monitor-Hardware bei der Arbeit mit einem Desktop-PC zusammenbauen... -
Seite 20: Wie Sie Ihre Monitor-Hardware Bei Der Arbeit Mit Einem Laptop Zusammenbauen
Wie Sie Ihre Monitor-Hardware bei der Arbeit mit einem Laptop zusammenbauen • Wenn der Computer eingeschaltet ist, müssen Sie ihn ausschalten, bevor Sie fortfahren. Schließen Sie das Gerät nicht an die Stromversorgung des Monitors an oder schalten Sie es erst ein, wenn Sie dazu aufgefordert werden. - Seite 21 Sie das andere Ende des Kabels an einen LAN Switch oder Hub an. Einige Windows Betriebssysteme benötigen zusätzliche Treiber, um LAN Funktionen zu aktivieren. Suchen Sie auf der beiliegenden CD oder www.BenQ.com nach kompatiblen Treiberdateien. 5. Schließen Sie USB-Geräte an. Schließen Sie USB-Geräte über die USB-Anschlüsse (Downstream) an den Monitorsockel an.
- Seite 22 Schließen Sie das Netzkabel an den Monitorsockel an Schließen Sie das Stromkabel an das Netzteil an. Stecken Sie das eine Ende des Netzkabels in die dafür vorgesehene Buchse an der Rückseite des Monitorsockels ein. Schließen Sie das andere Ende noch nicht an eine Steckdose an.
- Seite 23 Netzschalters am Monitor ein. Schalten Sie den Laptop ein und befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 24, um die Monitor-Software zu installieren. Um die Lebensdauer des Produkts zu verlängern, empfehlen wir Ihnen, die Energieverwaltungsfunktion Ihres Computers zu verwenden.
-
Seite 24: Optimale Benutzung Des Benq-Monitors
Sie den größten Nutzen von Ihrem BenQ LCD-Monitor haben. Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne... -
Seite 25: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). -
Seite 26: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows 10, Windows 8 (8.1) und Windows 7 Operating System nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 27: Windows 10-System Installieren
5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treibersoftware aktualisieren Auf dem Computer nach Treibersoftware suchen 8. -
Seite 28: Windows 8 (8.1)-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 29: Windows 7-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 30: So Stellen Sie Den Monitor Ein
So stellen Sie den Monitor ein Die Steuerpalette Name Beschreibung Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste. Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus. So stellen Sie den Monitor ein... -
Seite 31: Grundlegende Menübedienung
Grundlegende Menübedienung Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Picture Mode Input Brightness Menu Exit Picture Mode Input Brightness Menu Exit 1. Drücken Sie auf eine der Steuerungstasten. 2. -
Seite 32: Steuerung Der Anzeige Mit Display Pilot
• Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste. Steuerung der Anzeige mit Display Pilot Software liegt als Alternative zur Steuerung des Monitors bei. Von Display Pilot www.benq.com oder der beiliegenden CD (wenn CD mitgeliefert) herunterladen und installieren. Die Hauptfunktionen umfassen: • Steuerung des OSD Menüs. -
Seite 33: Anpassen Der Direkttasten
Anpassen der Direkttasten Die oberen drei Steuerungstasten (auch als Benutzer-Tasten bezeichnet) dienen als Direkttasten für den direkten Zugriff auf vordefinierte Funktionen. Sie können die Standardeinstellung ändern und den Tasten anderen Funktionen zuweisen. 1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf ), um auf das Hauptmenü... -
Seite 34: Anschluss Mehrerer Monitore Über Mst (Multi-Stream Transport)
Anschluss mehrerer Monitore über MST (Multi-Stream Transport) Bei der Verbindung über die DP-IN und DP-OUT Anschlüsse können Sie Inhalte an einen oder bis zu 4 Monitore über die MST Funktion ausgeben. > > > > System OSD-Einst. System OSD-Einst. > >... -
Seite 35: Unterstützte Auflösung
Wenn eine Verbindung des Monitorsockels während MST bevorzugt wird, schließen Sie zuerst den Monitor mit einem USB Typ-C und einem DP-Kabel in Schritt 2 an Ihren Laptop an. Der Monitorsockel unterstützt jetzt die Stromversorgung für Ihren Laptop und sämtliche Ausgänge außer DP-OUT sollten funktionieren. >... -
Seite 36: Verwendung Des Hauptmenüs
Verwendung des Hauptmenüs Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf ), um auf das Hauptmenü zuzugreifen. Unter Menü Grundlegende Menübedienung auf Seite 31 finden Sie weitere Einzelheiten. -
Seite 37: Anzeigemenü
Anzeigemenü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Input DisplayPort... -
Seite 38: Bild Menü
Bild Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Brightness Normal... - Seite 39 Element Funktion Bereich Passen Sie hiermit die Ton-Leuchtdichte an. Der • Gamma Standardwert beträgt 3 (dies ist der Standardwert für • Windows). • • • Ermöglicht die Ansicht von Videos Farbtemperatur Normal und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.
-
Seite 40: Bild Erweitert Menü
Bild erweitert Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Picture Mode sGRB... - Seite 41 Element Funktion Bereich Verstärkt den Kontrast, wenn eine CAD / CAD / CAM CAM Software verwendet wird. Für Bildbearbeitung und Anzeige in einer Dunkelkammer Nachbearbeitungsumgebung mit einer schwachen Lampe. Dieser Modus verbessert die Schärfe und Klarheit von Schatten und zeigt mehr Details. Für eine bessere Farbwiedergabe mit Rec.
-
Seite 42: Anzeigemodus
Element Funktion Bereich Diese Funktion ermöglicht die Anzeige in einem anderen Anzeigemodus Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt. Die Optionen unter dem unterscheiden sich je Anzeigemodus nach Eingangssignalquelle. Abhängig von Ihrer Auswahl des ist eine Bildmodus unterschiedliche Option voreingestellt. -
Seite 43: Audio Menü
Audio Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Volume Display... -
Seite 44: System Menü
System Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard OSD Settings Language... - Seite 45 Element Funktion Bereich Stellt die Sprache des OSD-Menüs • OSD Einstellungen Sprache English ein. • Français • Deutsch Die in Ihrem OSD gezeigten • Italiano Sprachoptionen können sich von den auf der rechten Seite gezeigten • Español unterscheiden, was vom Produkt •...
- Seite 46 Element Funktion Bereich Hiermit können Sie die Funktionen einstellen, auf • Benutzer-Taste 1 Bildmodus die Sie über die Benutzer-Taste 1 zugreifen • Eingabe können. • Rec. 709 Hiermit können Sie die Funktionen einstellen, auf Benutzer-Taste 2 • sRGB die Sie über die Benutzer-Taste 2 zugreifen •...
- Seite 47 Element Funktion Bereich Zeigt die aktuellen Einstellungen für die • Informationen Modellname Monitoreigenschaften. • Eingabe • Aktuelle Auflösung • Optimale Auflösung besten mit dem Monitor) Wählt einen passenden DP Standard für die • DisplayPort Datenübertragung aus. • Stellt alle Modus-, Farb- und •...
-
Seite 48: Fehlerbehebung
Fehlerbehebung Häufig gestellte Fragen (FAQ) Bilder Das Bild ist verschwommen. Lesen Sie die Anweisungen unter dem Link auf der "Die Bildschirmauflösung verändern" CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen Bildern? Lesen Sie die Anweisungen unter dem Link... -
Seite 49: Osd-Steuerungen
Das Bild ist in eine Richtung verschoben. Lesen Sie die Anweisungen unter dem Link auf der "Die Bildschirmauflösung verändern" CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar. •... -
Seite 50: Usb Typ-C Verbindung
Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder rufen Sie die lokale Webseite von www.BenQ.com für weiteren Support und lokalen Kundendienst auf. Fehlerbehebung...
