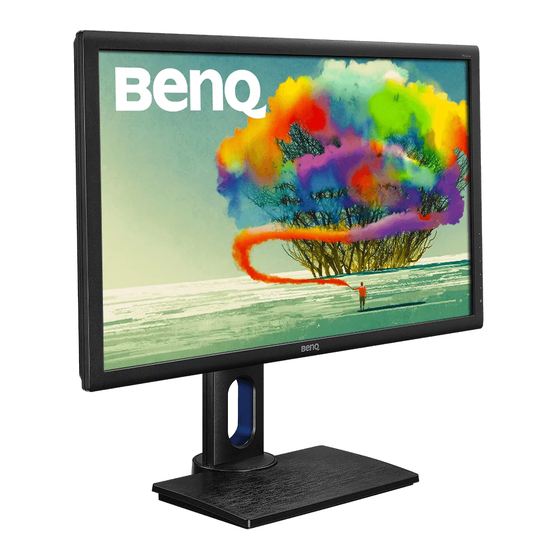

BenQ PD Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. BenQ Anleitungen
  4. Monitore
  5. PD Serie
  6. Benutzerhandbuch

BenQ PD Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PD Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LCD-Monitor
Benutzerhandbuch
DesignVue Design Monitor | PD Serie

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ PD Serie

Inhaltszusammenfassung für BenQ PD Serie

  • Seite 1 LCD-Monitor Benutzerhandbuch DesignVue Design Monitor | PD Serie...

  • Seite 2: Ausschlusserklärung

    BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory...

  • Seite 3: Produktunterstützung

    Produktinformationen. Die verfügbaren Dateien variieren je nach Modell. 1. Stellen Sie sicher, dass der Computer eine Verbindung zum Internet besitzt. 2. Besuchen Sie die lokale Webseite von Support.BenQ.com. Das Layout der Website kann sich je nach Region/Land unterscheiden. • Benutzerhandbuch und zugehöriges Dokument •...

  • Seite 4: Sicherheitshinweise Zur Stromversorgung

    H05VV-F oder H05RR-F, 3G, 0,75mm verwendet werden. • Verwenden Sie nur das von BenQ bereitgestellte Netzkabel. Verwenden Sie auf keinen Fall ein Netzkabel, das beschädigt aussieht oder zerfranst ist. • (Wenn eine Fernbedienung vorgesehen ist) RISIKO DER EXPLOSION, WENN BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD.

  • Seite 5: Reinigung Und Pflege

    Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal. • Kontaktieren Sie Ihren Kaufort oder besuchen Sie die Webseite von Support.BenQ.com für weitere Unterstützung. Vorsicht •...
  • Seite 6 • Verringern Sie die Belastung Ihrer Augen, indem Sie weit entfernte Gegenstände anvisieren. • Häufiges Blinzeln und Augenübungen helfen dabei, Ihre Augen nicht austrocknen zu lassen. Typografie Zeichen / Symbol Element Bedeutung Warnung Vorwiegend Informationen zur Vermeidung an Schäden an Komponenten, Daten oder Verletzungen durch unsachgemäße Nutzung oder Verhalten.

  • Seite 7: Inhaltsverzeichnis

    Drehen des Monitors ..........................20 Einstellung des Ansichtwinkels ......................21 Verwenden der Monitor-Montageeinheit ................... 22 Optimale Benutzung des BenQ-Monitors ................23 Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet ......23 Installation auf einem neuen Computer ....................24 Aktualisierung des Treibers auf einem bereits installierten Computer ........25 Windows 10-System installieren ......................

  • Seite 8: Erste Schritte

    Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorsockel Schnellstartanleitung Wichtige Sicherheitsanweisungen Behördliche Bestimmungen...
  • Seite 9 Videokabel: DP auf mini-DP Videokabel: HDMI Videokabel: DP (Optionales Zubehör) Audiokabel (Optionales Zubehör) USB-Kabel Kopfhörer-Haken • Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Der Lieferumfang kann ohne vorherige Ankündigung geändert werden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.

  • Seite 10: Monitoransicht Und Anschlüsse

    Monitoransicht und Anschlüsse Frontansicht Rückansicht 1. Kontrolltasten 2. Ein-/Aus-Taste 3. Netzbuchse 4. Kabeldurchlass 5. HDMI-Anschluss 6. DisplayPort-Anschluss 7. Mini DisplayPort Anschluss 8. Kopfhörerbuchse 9. USB 2.0-Anschluss (Upstream; Verbindung mit PC) 10. USB 2.0-Anschluss x 2 (Downstream; Verbindung mit USB-Geräten) 11. Kensington-Schloss Steckplatz 12.

  • Seite 11: Anschluss

    Anschluss Die folgenden Anschlussdiagramme dienen lediglich als Beispiel. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben. Weitere Informationen zu den Anschlussmethoden finden Sie auf den Seiten - 15. USB-Peripheriegeräte (USB 2.0) Kopfhörer/ Lautsprecher PC/Notebook Monitoransicht und Anschlüsse...

  • Seite 12: Installation Der Monitor-Hardware

    Installation der Monitor-Hardware • Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. • Die folgenden Diagramme dienen lediglich als Beispiel. Die Position und die Verfügbarkeit der Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.
  • Seite 13 Heben Sie die Einlage der Schraube an und ziehen Sie die Schraube wie abgebildet fest. Drücken Sie Einlage anschließend wieder zurück. Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden. Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.
  • Seite 14 2. Schließen Sie das PC-Videokabel an. Oder HDMI-Kabel anschließen Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss am Monitor an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an. DP-Kabel anschließen Oder Schließen Sie den Stecker des DP-Kabels am Videoanschluss des Monitors an.
  • Seite 15 4. Schließen Sie USB-Geräte an. Schließen Sie das USB-Kabel zwischen dem PC und dem Monitor (über den Upstream-USB-Anschluss auf der Rückseite an). Dieser Upstream-USB-Anschluss überträgt Daten zwischen dem PC und USB-Geräten, welche am Monitor angeschlossen sind. Schließen Sie USB-Geräte über andere USB-Anschlüsse (Downstream) an den Monitor an.
  • Seite 16 Eingangsquelle über die OSD-Steuerungstasten aus. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 23, installieren Sie die Monitor Software. Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.

  • Seite 17: So Trennen Sie Den Sockel Ab

    So trennen Sie den Sockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B.
  • Seite 18 Entfernen Sie anschließend den Sockel vom Ständer. Sie können den Lautsprecherhaken wie abgebildet entfernen. Bewahren Sie den Kopfhörerhaken sicher auf. Installation der Monitor-Hardware...

  • Seite 19: Einstellen Der Höhe Des Monitors

    Einstellen der Höhe des Monitors Um die Höhe des Monitors anzupassen, halten Sie sowohl die linke als auch die rechte Seite des Monitors, um den Monitor abzusenken oder ziehen Sie den Ständer auf die gewünschte Höhe nach oben. • Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte.

  • Seite 20: Drehen Des Monitors

    Drehen des Monitors 1. Schwenken Sie die Anzeige. Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen. Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie im Kontext-Menü den Eintrag aus.

  • Seite 21: Einstellung Des Ansichtwinkels

    4. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein. Einstellung des Ansichtwinkels Sie können den Bildschirm mit den Monitor Neigen-, Schwenken- und Höhenanpassungsfunktionen in den gewünschten Winkel bringen. Prüfen Sie die Produktspezifikationen auf der Webseite für Details. Installation der Monitor-Hardware...

  • Seite 22: Verwenden Der Monitor-Montageeinheit

    Verwenden Sie vier M4 x 10 mm Schrauben, um die VESA Standard Wandhalterung am Monitor zu befestigen. Stellen Sie sicher, dass alle Schrauben richtig angezogen sind. Wenden Sie sich für die Wandmontageinstallation und Sicherheitsvorkehrungen an einen Fachtechniker oder den BenQ Kundendienst. Installation der Monitor-Hardware...

  • Seite 23: Optimale Benutzung Des Benq-Monitors

    Einzelheiten. Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne...

  • Seite 24: Installation Auf Einem Neuen Computer

    BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist).

  • Seite 25: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer

    Kompatibilität mit den Betriebssystemen (OS) Windows 10, Windows 8 (8.1) und Windows 7 Operating System nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt.

  • Seite 26: Windows 10-System Installieren

    Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 23 beschrieben wird. 8. Klicken Sie auf Schließen Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde. Optimale Benutzung des BenQ-Monitors...

  • Seite 27: Windows 8 (8.1)-System Installieren

    Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 23 beschrieben wird. 8. Klicken Sie auf Schließen Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde. Optimale Benutzung des BenQ-Monitors...

  • Seite 28: Windows 7-System Installieren

    Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 23 beschrieben wird. 8. Klicken Sie auf Schließen Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde. Optimale Benutzung des BenQ-Monitors...

  • Seite 29: So Stellen Sie Den Monitor Ein

    So stellen Sie den Monitor ein Die Steuerpalette Name Beschreibung Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste. Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus. So stellen Sie den Monitor ein...

  • Seite 30: Grundlegende Menübedienung

    Grundlegende Menübedienung Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Brightness Input Picture Mode Menu Exit Brightness Input Picture Mode Menu Exit 1. Drücken Sie auf eine der Steuerungstasten. 2.

  • Seite 31: Steuerung Der Anzeige Mit Display Pilot

    • Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste. Steuerung der Anzeige mit Display Pilot Software liegt als Alternative zur Steuerung des Monitors bei. Von Display Pilot Support.BenQ.com herunterladen und installieren (siehe Produktunterstützung auf Seite Die Hauptfunktionen umfassen: • Steuerung des OSD Menüs.

  • Seite 32: Einstellen Des Anzeigemodus

    4. Wählen Sie im Untermenü eine Funktion aus, auf die über diese Taste zugegriffen werden kann. Eine Popup-Meldung wird erscheinen, um anzuzeigen, dass die Einrichtung abgeschlossen ist. Einstellen des Anzeigemodus Sie können den Anzeigemodus am Monitor anpassen, um Bilder mit einem anderen Seitenverhältnis als 16:9 und einer Größe anders als die Bildschirmgröße des von Ihnen erworbenen Modells anzuzeigen.

  • Seite 33: Verwendung Des Hauptmenüs

    Verwendung des Hauptmenüs Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf ), um auf das Hauptmenü zuzugreifen. Unter Menü Grundlegende Menübedienung auf Seite 30 finden Sie weitere Einzelheiten.

  • Seite 34: Anzeigemenü

    Anzeigemenü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Input HDMI...

  • Seite 35: Bild Menü

    Bild Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Brightness Normal...
  • Seite 36 Element Funktion Bereich Passen Sie hiermit die Ton-Leuchtdichte an. Der • Gamma Standardwert beträgt 2,2 (dies ist der Standardwert für • Windows). • • • Ermöglicht die Ansicht von Videos Farbtemperatur Normal und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.

  • Seite 37: Bild Erweitert Menü

    Bild erweitert Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Picture Mode Standard...
  • Seite 38 Element Funktion Bereich Verstärkt den Kontrast, wenn eine CAD / CAD / CAM CAM Software verwendet wird. Verstärkt den Kontrast von Schatten, so 0 bis 10 Animation dass Sie bei der Erstellung einer Animation leichter an den Details arbeiten können. Verringert das blaue Licht des Bildschirms, Low Blue Light um Ihre Augen vor blauem Licht zu...
  • Seite 39 Element Funktion Bereich Mit dieser Funktion wird automatisch die Verbreitung eines 0 bis 5 Dynamic- visuellen Eingangssignals erkannt und anschließend wird ein Contrast optimaler Kontrast eingestellt. Diese Funktion ermöglicht die Anzeige in einem anderen Anzeigemodus Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt.

  • Seite 40: Audio Menü

    Audio Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Volume Display...

  • Seite 41: System Menü

    System Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard OSD Settings Language...
  • Seite 42 Element Funktion Bereich Stellt die Sprache des OSD-Menüs • OSD Einstellungen Sprache English ein. • Français • Deutsch Die in Ihrem OSD gezeigten • Italiano Sprachoptionen können sich von den auf der rechten Seite gezeigten • Español unterscheiden, was vom Produkt •...
  • Seite 43 Element Funktion Bereich Hiermit können Sie die Funktionen einstellen, auf • Benutzer-Taste 1 Helligkeit die Sie über die Benutzer-Taste 1 zugreifen • Kontrast können. • Eingabe Hiermit können Sie die Funktionen einstellen, auf Benutzer-Taste 2 • Bildmodus die Sie über die Benutzer-Taste 2 zugreifen •...

  • Seite 44: Fehlerbehebung

    Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen. Laden Sie die von der Webseite herunter (siehe Resolution file (Auflösungsdatei) Produktunterstützung auf Seite 3). Lesen Sie . Wählen "Die Bildschirmauflösung verändern" Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

  • Seite 45: Anzeigemodus

    Die LED-Anzeige ist grün oder orange. • Wenn die LED grün leuchtet, ist der Monitor eingeschaltet. • Wenn die Anzeige grün leuchtet und die Meldung Signal außerhalb des Bereichs Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird.

  • Seite 46: Weitere Hilfe

    Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder rufen Sie die lokale Webseite von Support.BenQ.com für weiteren Support und lokalen Kundendienst auf. Fehlerbehebung...
