Beispiel Für Mono-Betrieb Mit Zwei Amps; Beispiel Für Stereo-Betrieb Mit Zwei Amps - Carl Martin Octa-Switch MK3 Anleitung

AMP´S
LOOP 8
Benutze ein Y-Kabel im linken Output mit zwei Mono- und einem Stereo-Stecker. Verbinde Tip und Ring mit (+)
AMP´S
LOOP 8
Verbinde das Stereo-Pedal mit Hilfe eines Y-Kabels mit dem Return von Loop 8. Links am Ring und Rechts
an der Spitze des Steckers.
Beachte, dass nur ein Stereo-Signal ausgegeben werden kann, wenn ein Stereo-Pedal, wie z.B. ein Chorus,
an Loop 8 angeschlossen und dieser auch aktiviert ist. Um auch ohne den Chorus auf beiden Kanälen (L/R)
ein Output-Signal zu haben, muss der Effekt am Chorus ausgeschaltet werden.
Wenn kein Stereo-Pedal angeschlossen ist, gibt der rechte Output kein Signal aus.

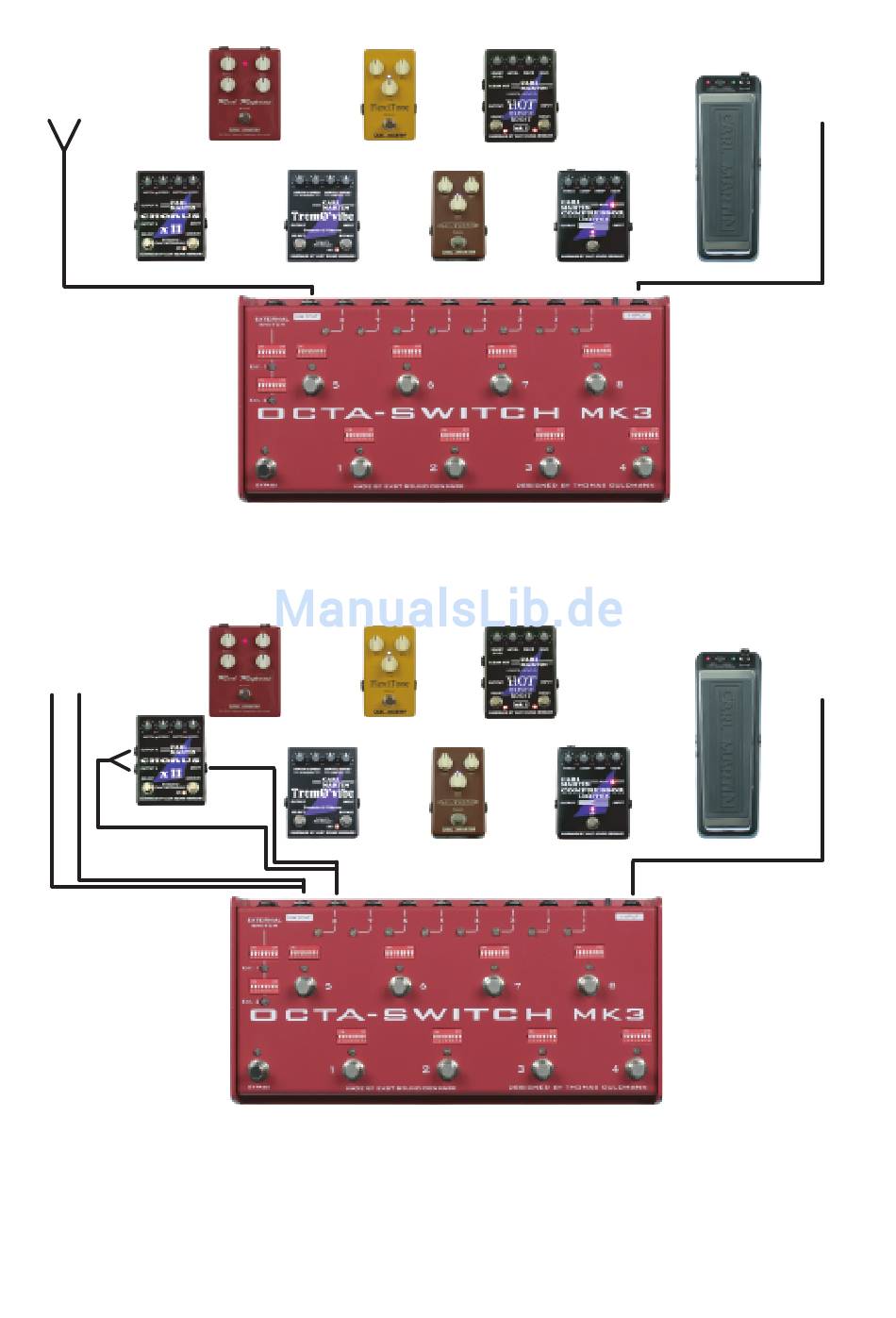

Beispiel für Mono-Betrieb mit zwei Amps
LOOP 5
LOOP 7
LOOP 6
Beispiel für Stereo-Betrieb mit zwei Amps
LOOP 5
LOOP 7
LOOP 6
LOOP 3
LOOP 4 LOOP 2
LOOP 3
LOOP 4 LOOP 2
GUITAR
LOOP 1
GUITAR
LOOP 1
