HRSi Laderegler
WG – Windgenerator
Verdrahtungsblock

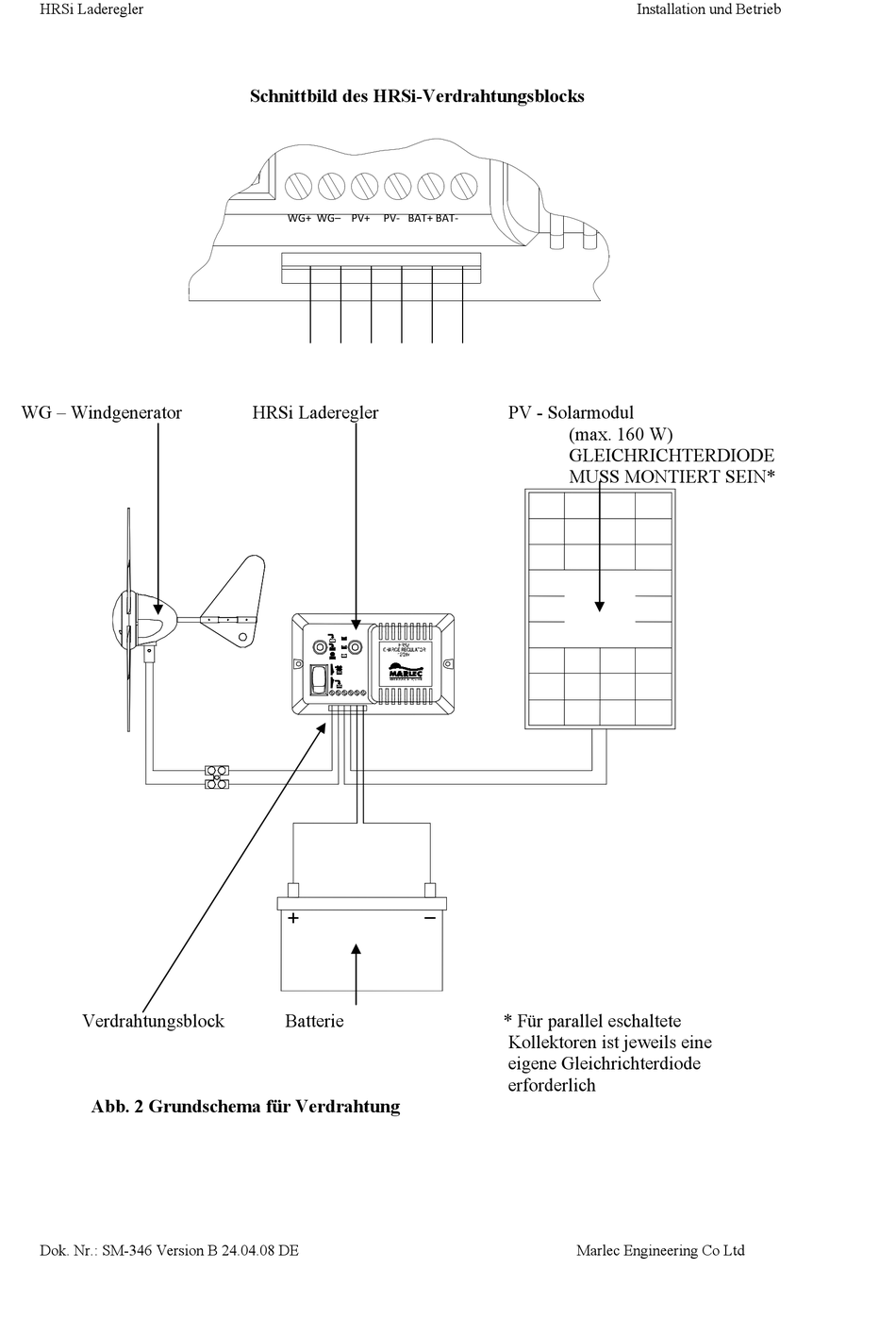

Abb. 2 Grundschema für Verdrahtung
Dok. Nr.: SM-346 Version B 24.04.08 DE
Schnittbild des HRSi-Verdrahtungsblocks
!"# !"$ %&#
%& '()# '()
HRSi Laderegler
Batterie
Installation und Betrieb
PV - Solarmodul
(max. 160 W)
GLEICHRICHTERDIODE
MUSS MONTIERT SEIN*
* Für parallel eschaltete
Kollektoren ist jeweils eine
eigene Gleichrichterdiode
erforderlich
Marlec Engineering Co Ltd
