Verwandte Anleitungen für Marlec RUTLAND HRDi
Inhaltszusammenfassung für Marlec RUTLAND HRDi

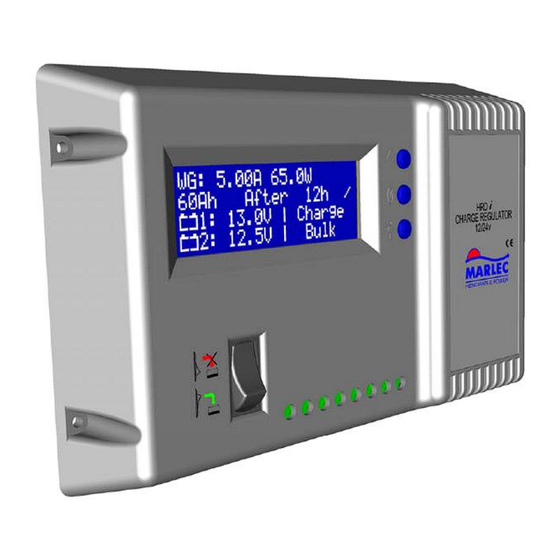

- Seite 1 HRDi Laderegler Installation und Betrieb RUTLAND HRDi LADEREGLER INSTALLATION UND BETRIEB Dokument Nr. SM-347 Ausgabe A 29.01.2009 Marlec Engineering Co Ltd...
- Seite 2 HRDi Laderegler Installation und Betrieb Einführung Wir danken Ihnen und möchten Sie zum Kauf Ihres Marlec HRDi Ladereglers beglückwünschen. Er bietet neueste Technologie für die Spannungsregulierung kleiner Rutland Windturbinen und Solarkollektoren. Übersicht über Merkmale & Einsatzmöglichkeiten Schützt Batterien vor dem Überladen.
- Seite 3 11. Lade-/Stoppschalter in die Position Ladestellung bringen, Abdeckung der Solarkollektoren entfernen und Sperre des Rutland Windgenerators aufheben. Das System ist jetzt betriebsbereit und beginnt mit der Überwachung & Aufzeichnung. Dokument Nr. SM-347 Ausgabe A 29.01.2009 Marlec Engineering Co Ltd...
-
Seite 4: Erklärung Der Lcd-Anzeige
Zeit. Die Optionen NEIN und JA bieten die oberen beiden Tasten. Der Lade-/Stoppschalter sollte während der Wartung / des Setups in der oberen Position bleiben. Bei starkem Wind darf der Schalter NICHT betätigt werden. Dokument Nr. SM-347 Ausgabe A 29.01.2009 Marlec Engineering Co Ltd... -
Seite 5: Standardeinstellungen
Die Standardeinstellungen sind: Nennspannung der Batterie bei 25 °C 12,0 V 24,0 V Maximale Ruhespannung bei 25 °C 13,8 V 27,6 V Maximale Massespannung bei 25°C 14,4 V 28,8 V Dokument Nr. SM-347 Ausgabe A 29.01.2009 Marlec Engineering Co Ltd... - Seite 6 Blei-Säure-Batterien verwenden oder bestimmte Arten von Gelbatterien. Siehe hierzu Hinweise des Batterieherstellers. Wir raten ausdrücklich davon ab, irgendwelche Änderungen an diesem Wert vorzunehmen, da dies die Batterien dauerhaft beschädigen kann. Dokument Nr. SM-347 Ausgabe A 29.01.2009 Marlec Engineering Co Ltd...
- Seite 7 WG - Windgenerator PV –Solarmodul (max 160W) HRDi Laderegler GLEICHRICHTER DIODE MUSS MONTIERT SEIN* Verdrahtungsblock Für parallel geschaltete Kollektoren ist jeweils eine In-Line-Sicherung, eigene Gleichrichterdiode mit dem erforderlich: Windgenerator geliefert Dokument Nr. SM-347 Ausgabe A 29.01.2009 Marlec Engineering Co Ltd...
- Seite 8 Verantwortung übernommen. Für Schaden durch Einsatz nicht zugelassener Komponenten wird keine Verantwortung übernommen. Für Einsatz einer Version des Rutland Windcharger ohne „Rollfunktion“, wo Marlec oder einer seiner Vertragshändler der Meinung ist, dass ein Generator mit einem Gerät mit Rollfunktion hätte verwendet werden sollen, wird keine Verantwortung übernommen.
