SPECIFICATIES :
 Om audiosignalen te visualiseren.
 Kan worden gebruikt met mengpanelen, versterkers, audiosystemen voor in de auto etc.
 LOW INPUT: gemakkelijk aansluitbaar op de lijnuitgang van een cassettedeck, stereosysteem of cd-speler.
 HIGH INPUT: een speciale ingang voor directe aansluiting op de luidsprekeruitgang van de meeste geluidssystemen*.
 De uitlezing kan naar keuze als DOT (punten) of BAR (balkjes) gebeuren.
 Het meegeleverde venstertje voor horizontale of verticale montage maakt het toestel zeer aantrekkelijk.

TECHNISCHE GEGEVENS :


Uitlezing in punten of balkjes.

Bereik: -23dB tot +5dB, 15 LEDs per kanaal.

Lineaire dB divisie van -4 tot +5dB (1dB per LED).

Systematisch vergrotend bereik onder -4dB.

Nauwkeurigheid: ±0.5dB (1KHz).

Frequentiebereik: 20Hz tot 30KHz (-3dB).

Drie verschillende kleuren LEDs: groen, oranje en rood.

Regelbare ingangsgevoeligheid:

Ingangsimpedantie: 47K Low input / 470K High input

Voeding: 12 tot 15Vdc / 300mA

Afmetingen: 150 x 57mm

Niet geschikt voor aansluiting aan een hoog vermogen autoradio versterker of booster.

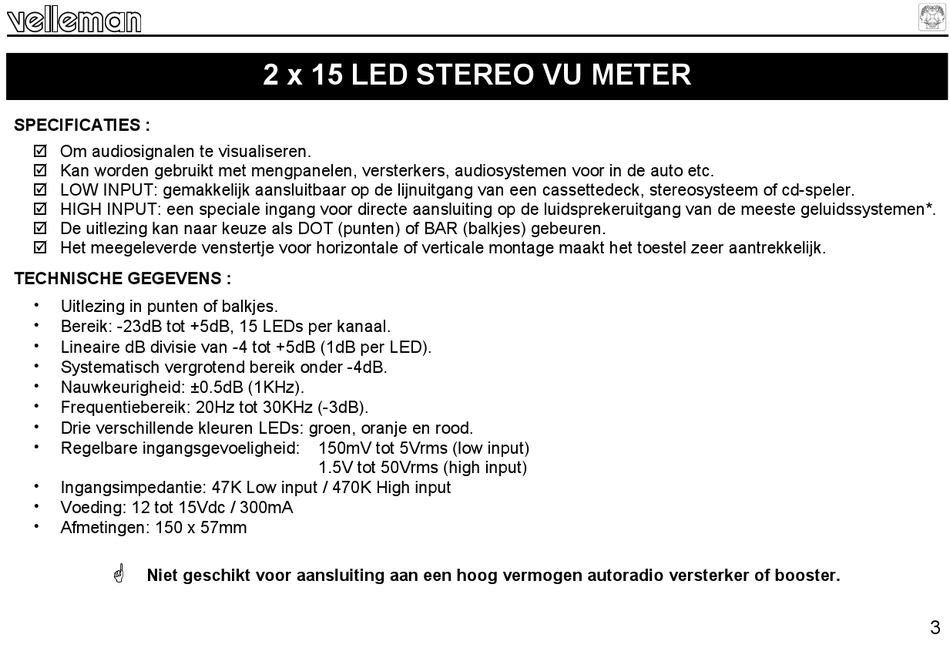

2 x 15 LED STEREO VU METER
150mV tot 5Vrms (low input)
1.5V tot 50Vrms (high input)
