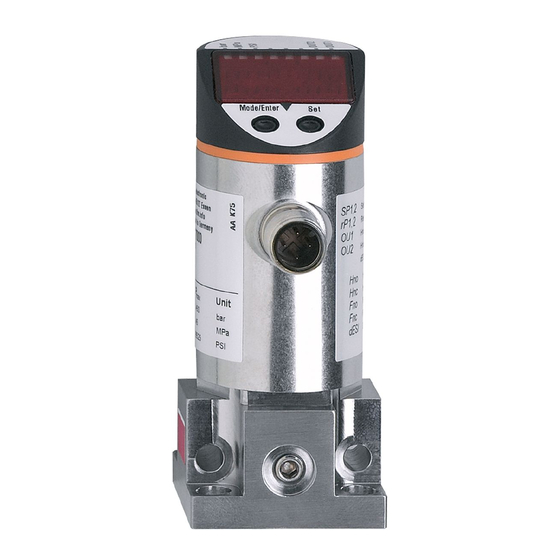

1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.
Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand der Rückschaltpunkt (rPx)� • Fensterfunktion / Schließer: [OUx] = [Fno] (→ Abb. 2). • Fensterfunktion / Öffner: [OUx] = [Fnc] (→ Abb. 2). Die Breite des Fensters ist einstellbar durch den Abstand von SPx zu rPx� SPx = oberer Wert, rPx = unterer Wert� �� � �...
Montage Das Gerät darf nur von einer Mechanikfachkraft montiert werden� Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist� Beachten Sie bei Flanschmontage / Befestigung über die senkrechten Bohrlöcher des Flanschs: • Verwenden Sie 4 Zylinderkopfschrauben DIN EN ISO 4762 (1998-02), Festig- keitsklasse 8�8 oder höher�...
Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz) Bedien- und Anzeigeelemente � � � � � � � � � ���������� ��� �� �� 1 bis 8: Indikator-LEDs LED 1 bis LED 3 = Systemdruck in der Maßeinheit, die auf dem Aufkleber angegeben ist� LEDs 4, 5 und 6: nicht belegt�...
Menü-Erläuterung SP1/rP1 Oberer / unterer Grenzwert für Systemdruck, bei dem OUT1 schaltet� SP2/rP2 Oberer / unterer Grenzwert für Systemdruck, bei dem OUT2 schaltet� Ausgangsfunktion für OUT1: • Schaltsignal für die Druckgrenzwerte: Hysteresefunktion [H ��] oder Fen- sterfunktion [F ��], jeweils Schließer [� no] oder Öffner [� nc]� Ausgangsfunktion für OUT2: •...
Parametrieren Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Parametrierung abgeschlossen ist� Parametriervorgang allgemein Jede Parametereinstellung benötigt 3 Schritte: Parameter wählen ► [Mode/Enter] drücken,, bis ge- ���������� ��� wünschter Parameter angezeigt wird.
Seite 11
[Cod1] blinkend im Display. ► [Set] drücken und gedrückt halten, bis die gültige Code-Nr. erscheint. ► Kurz [Mode/Enter] drücken. Auslieferung durch ifm electronic: Ohne Zugangsbeschränkung. ► Kurz [Set] drücken. > Der erste Parameter des Untermenüs wird angezeigt (hier: [Uni]).
Anzeige konfigurieren (optional) ► [Uni] wählen und Maßeinheit festlegen: [bar], [MPa], [PSI]� ► [diS] wählen und Aktualisierungsrate und Orientierung der Anzeige festlegen: [d1]: Messwertaktualisierung alle 50 ms� [d2]: Messwertaktualisierung alle 200 ms� [d3]: Messwertaktualisierung alle 600 ms� [rd1], [rd2], [rd3]: Anzeige wie d1, d2, d3; um 180° gedreht� [OFF]: Die Anzeige ist im Arbeitsbetrieb ausgeschaltet�...
Benutzereinstellungen (optional) 9.4.1 Verzögerungszeit für die Schaltausgänge festlegen [dS1] / [dS2] = Einschaltverzögerung für OUT1 / OUT2� [dr1] / [dr2] = Ausschaltverzögerung für OUT1 / OUT2� ► [dS1], [dS2], [dr1] oder [dr2] wählen und Wert zwischen 0,1 und 50 s einstellen (bei 0,0 ist die Verzögerungszeit nicht aktiv)�...
Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run- Modus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und gibt Ausgangssignale entsprechend den eingestellten Parametern� Betriebsanzeigen → Kapitel 7 Bedien- und Anzeigeelemente. 10.1 Einstellung der Parameter ablesen ► [Mode/Enter] drücken, bis gewünschter Parameter angezeigt wird� ►...
Werkseinstellung Werkseinstellung Benutzer-Einstellung 25% MEW* 23% MEW* 75% MEW* 73% MEW* * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar Weitere Informationen unter www�ifm�com...
