Inhalt 1 Sicherheitshinweise .....................2 2 Bestimmungsgemäße Verwendung ..............3 2.1 Einsatzbereich ....................4 3 Montage .......................5 4 Elektrischer Anschluss ..................5 5 Technische Daten und Maßzeichnung ..............6 1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.

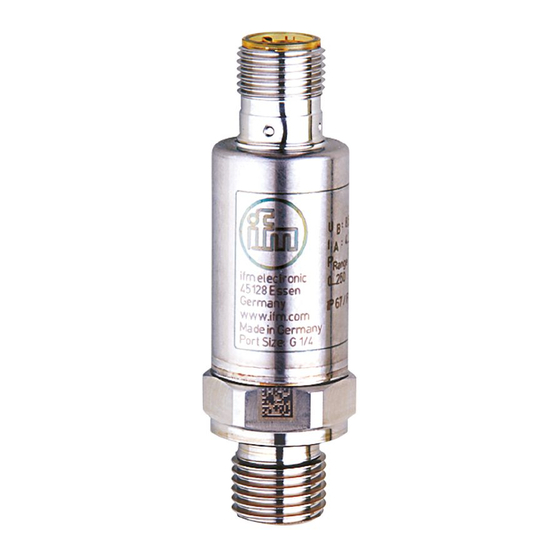

2 Bestimmungsgemäße Verwendung Der Drucksensor erfasst den Systemdruck und setzt ihn in ein analoges Ausgangssignal um. • 4 ... 20 mA (PT53xx) Stromausgang 4...20 mA I [mA] P = Systemdruck, MEW = Messbereichsendwert Im Messbereich liegt das Ausgangssignal zwischen 4 und 20 mA. Bei Über- oder Unterschreitung des Messbereichs verhält sich der Analogausgang, ohne Einhaltung der Genauigkeit, wie folgt: •...
3 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist. ► Gerät in einen Prozessanschluss G¼ A (DIN ISO EN 1179-2) einsetzen. ► Fest anziehen. Empfohlenes Anzugsdrehmoment: Druckbereich in bar Anzugsdrehmoment in Nm 6...400 25...35 30...50 Abhängig von Schmierung, Dichtung und Druckbelastung! 4 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden.
5 Technische Daten und Maßzeichnung Die Angabe der folgenden technischen Daten wird von der Richtlinie 97/23/EG (Druckgeräterichtlinie) für Geräte mit einem Messbereichsendwert von 600 bar gefordert. PT5360 Betriebsspannung [V] ..................8,5 ... 36 DC Analogausgang....................4 ... 20 mA Mediumtemperatur [°C] .................... -40...90 Umgebungstemperatur [°C] ..................
Seite 7
