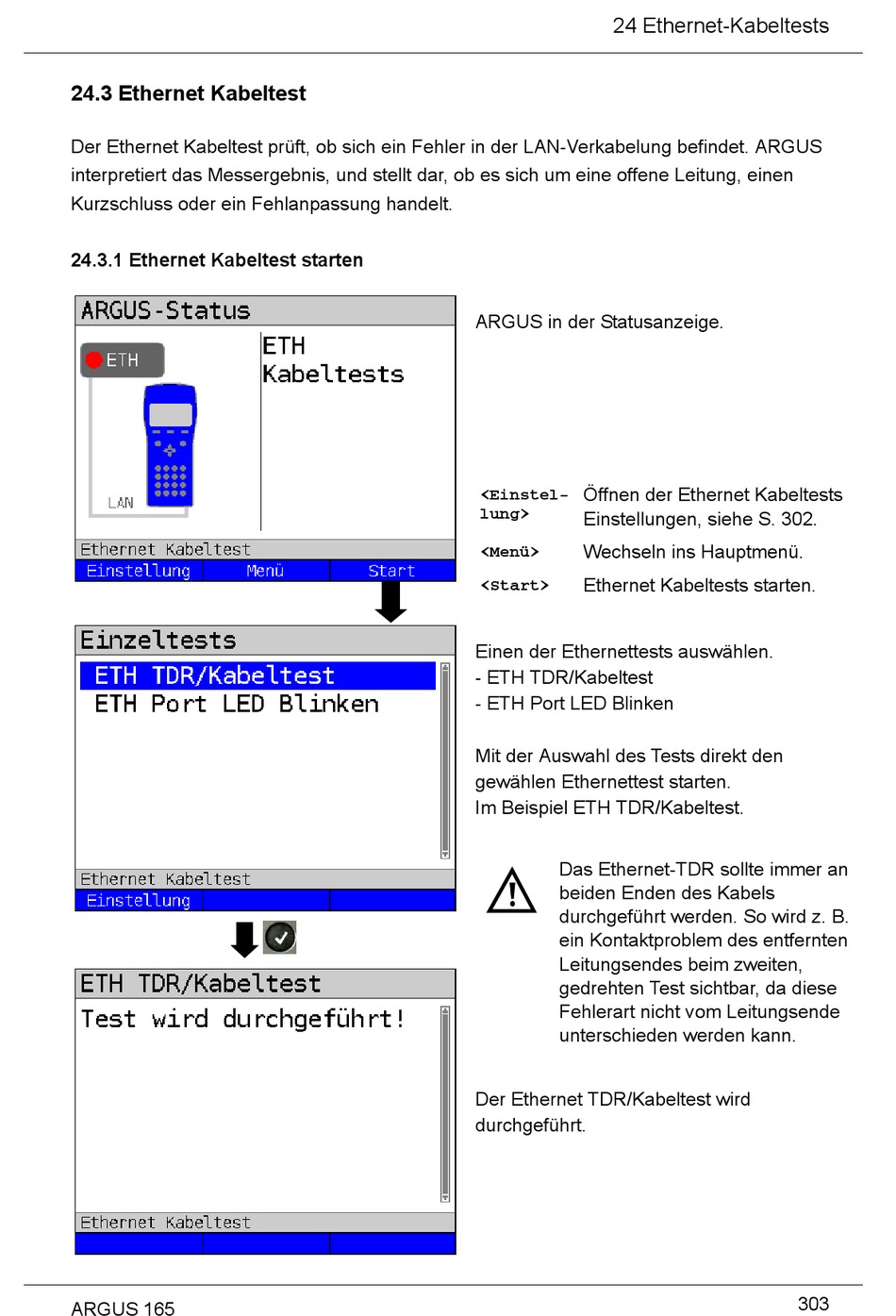

24.3 Ethernet Kabeltest
Der Ethernet Kabeltest prüft, ob sich ein Fehler in der LAN-Verkabelung befindet. ARGUS
interpretiert das Messergebnis, und stellt dar, ob es sich um eine offene Leitung, einen
Kurzschluss oder ein Fehlanpassung handelt.
24.3.1 Ethernet Kabeltest starten
ARGUS 165
24 Ethernet-Kabeltests
ARGUS in der Statusanzeige.
Öffnen der Ethernet Kabeltests
<Einstel-
lung>
Einstellungen, siehe S. 302.
Wechseln ins Hauptmenü.
<Menü>
Ethernet Kabeltests starten.
<Start>
Einen der Ethernettests auswählen.
- ETH TDR/Kabeltest
- ETH Port LED Blinken
Mit der Auswahl des Tests direkt den
gewählen Ethernettest starten.
Im Beispiel ETH TDR/Kabeltest.
Das Ethernet-TDR sollte immer an
beiden Enden des Kabels
durchgeführt werden. So wird z. B.
ein Kontaktproblem des entfernten
Leitungsendes beim zweiten,
gedrehten Test sichtbar, da diese
Fehlerart nicht vom Leitungsende
unterschieden werden kann.
Der Ethernet TDR/Kabeltest wird
durchgeführt.
303
