Inhaltszusammenfassung für Caminos Roma

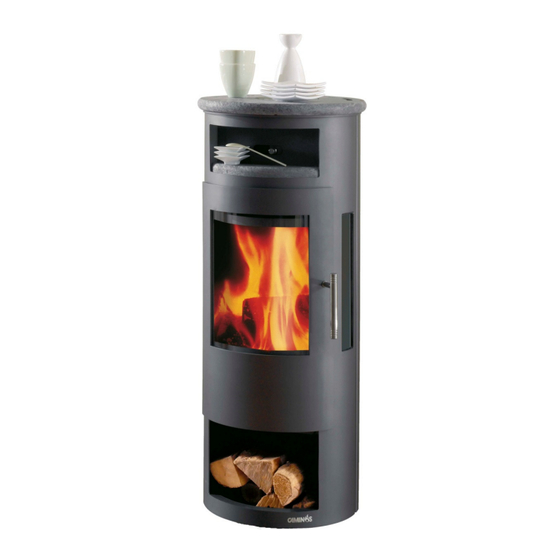

- Seite 1 Bedienungsanleitung Modell Roma Kaminöfen...
-
Seite 2: Inhaltsverzeichnis
ZULÄSSIGE BRENNSTOFFE .......................... 4 CAMINOS EMPFIEHLT HEIZPROFI-PRODUKTE ..................4 BRENNVERBOTE ............................. 5 LACKIERUNG ..............................5 HEIZGASUMLEITUNG ............................. 5 MONTAGE MODELL ROMA ..........................6 ANHEIZEN ................................ 6 BETRIEB MEHRERER FEUERSTÄTTEN ....................... 6 HEIZBETRIEB ..............................6 HEIZEN IN DER ÜBERGANGSZEIT ........................ 6 REINIGUNG UND ÜBERPRÜFUNG ........................ -
Seite 3: Einleitung
Einleitung Wir wünschen Ihnen viel Freude an Ihrem neuen Kaminofen. Ihr Kaminofen ist nach der EN 13240 geprüft. Die Prüfnummer der Prüfstelle ist auf dem Typenschild angegeben. Von einem Kaminofen können Sie erwarten, dass er möglichst lange seinen Zweck erfüllt und so einfach wie möglich zu bedienen ist. -
Seite 4: Anschluss An Den Schornstein
Die genaue maximale Brennstoffmenge entnehmen Sie bitte der Tabelle im Kapitel Nennwärmeleistung. Caminos empfiehlt Heizprofi-Produkte Wer seinen Kaminofen optimal nutzen möchte, sollte auf einen Brennstoffmix setzen. Hier sind die Produkte von Heizprofi genau die richtigen. Scheitholz ist der traditionelle Brennstoff für jede Feuerstätte. Es verbrennt zügig mit langer Flamme, heizt die Feuerstätte schnell auf und sorgt für ein romantisches Flammenspiel. -
Seite 5: Brennverbote
Schornstein eintreten. Von der richtigen Lage der Heizgasumleitung - die durch den Transport beeinträchtigt werden kann - ist die einwandfreie Funktion des Kaminofens abhängig. Bei dem Modell Roma liegt die Heizgasumleitung schräg auf den Halterungen im Feuerraum.. Die Heizgasumleitung muss soweit nach hinten geschoben werden, dass sie hinten an der Schamottewandung liegt, wie auf der Abbildung zu sehen ist. -
Seite 6: Montage Modell Roma
Montage Modell Roma Das Modell Roma gibt es in zwei Ausführungen. Roma mit Stahldeckel Das Modell ist anschlussfertig für den Rauchabgang nach oben montiert. Roma mit Speckstein-Deckplatte Legen Sie hier die mitgelieferte Speckstein-Deckplatte mittig so auf den Ofen, dass der Stutzen des Ofens genau unter der Aussparung in der Deckplatte ist. -
Seite 7: Reinigung Und Überprüfung
Prüfen Sie daher in der Übergangszeit den Schornsteinzug, da dieser äußerst gering sein kann. Dieses kann man feststellen, in dem man ein brennendes Streichholz an die leicht geöffnete Feuerraumtür hält. Sollte die Flamme nicht deutlich in Richtung Ofen gezogen werden, so ist der Schornsteinzug zu gering und Sie sollten auf den Betrieb des Kaminofens verzichten. -
Seite 8: Bauarten
Das Modell Roma besitzt einen Flachrost. Dieser Rost kann durch Nägel in Holzteilen, Holzstückchen usw. verstopfen. Säubern Sie ihn bitte regelmäßig, damit er funktionstüchtig bleibt. Verwenden Sie zur Reinigung der Ofenkomponenten nie Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel. Bauarten Bei Kaminöfen mit selbstschließenden Feuerraumtüren ist ein Anschluss an einen bereits mit anderen Öfen und Herden belegten Schornstein möglich, sofern alle Kriterien der Schornsteinberechnung gem. -
Seite 9: Verbrennungssystem
Im Strahlungsbereich der Sichtfenster dürfen im Abstand von 80 cm keine brennbaren Bauteile und Möbel aufgestellt werden. Dieser Abstand kann auf 40 cm verringert werden, wenn zwischen Feuerstätte und brennbaren Bauteilen ein beidseitig belüftetes Strahlschutzblech aufgestellt wird. Brandschutz außerhalb des Strahlungsbereiches Die Mindestabstände zu brennbaren Bauteilen und Möbeln sind auf dem Geräteschild angegeben und dürfen nicht unterschritten werden. -
Seite 10: Ersatzteile
Schornsteinbrand kommen. Verschließen Sie sofort alle Luftöffnungen am Ofen und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteines diesen vom Fachmann auf Risse bzw. Undichtigkeiten überprüfen lassen. Nennwärmeleistung, Verbrennungslufteinstellungen und Abbrandzeiten Modell Roma Nennwärmeleistung 3 – 7 kW. Sie wird bei einem Mindestförderdruck von 12 Pa erreicht. Braunkohlenbriketts Scheitholz Brennstoff (Länge 27 cm, Umfang 30 cm) -
Seite 11: Allgemeine Garantiebedingungen
Allgemeine Garantiebedingungen Voraussetzungen der Garantie: Wir gewähren zwei Jahre Garantie auf den Korpus, dessen zweckgemäße Werkstoffbeschaffenheit und Verarbeitung, sowie seine Funktionsfähigkeit gemäß der EN 13240. Die Voraussetzung für die Gewährung des Garantieanspruches ist, dass die Aufbau- und Bedienungsanleitung sorgfältig beachtet wurde und die auf dem Typenschild angegebene Leistung eingehalten wurde. - Seite 12 -Kundendienst steht Ihnen auch nach Ablauf der Garantiezeit – gegen Berechnung – jederzeit zur Verfügung. behält sich technische und optische Änderungen vor. Die Garantie ist ausgeschlossen bei: • Verschleißteilen Dieses sind alle feuerberührten Teile, Dichtungen, Oberflächenbeschichtungen/Lack, Thermaxplatten, Glasscheiben, Heizgasumleitungen und bewegliche Metallteile. •...
-
Seite 13: Störungen Und Fehler Und Die Ursachen
Störungen und Fehler und die Ursachen Störung Mögliche Ursache Behebung Ofen ist neu. Den Ofen entsprechend der Der Lack muss bei einem neuen Ofen Bedienungsanleitung anheizen und erst eingebrannt werden, d.h. es muss langsam auf Betriebstemperatur bringen. Geruchsbildung eine Verbindung zwischen dem Lack Dieses muss bis zu 10 mal wiederholt und dem Metall erfolgen. -
Seite 14: Thermaxplan Modell Roma
Thermaxplan Modell Roma Heizgasumleitung oben Heizgasumleitung unten Rückwandstein mit Luftauslassöffnungen Seitenstein rechts Seitenstein links klein Seitenstein links Flachrost Bodenstein links Seitenstein links klein... -
Seite 15: Konformitätserklärung
Zulassungs- Nr. - RRF 40 12 2877 Diese Erklärung gilt für folgend bezeichnetes Erzeugnis: Geräteart: Zeitbrand-Feuerstätte Bezeichnung: Kaminofen Roma Hiermit erklären wir, dass dieses Erzeugnis mit den folgenden Normen übereinstimmt: Raumheizer für feste Brennstoffe nach EN 13240 Geprüft durch: Rhein-Ruhr-Feuerstätten Prüfstelle... -
Seite 16: Technische Daten
Technische Daten (Konstruktionsänderungen und geringe Maßabweichungen möglich) Technische Daten Roma Zeitbrandfeuerstätte mit Scheitholz Nennwärmeleistung 7 kW Wärmeleistungsbereich 3-7 kW Höhe ca. 1.090 mm Breite ca. 595 mm Tiefe ca. 450 mm Höhe bis Unterkante des Rohrstutzen 875 mm für Anschluss nach hinten ca.
