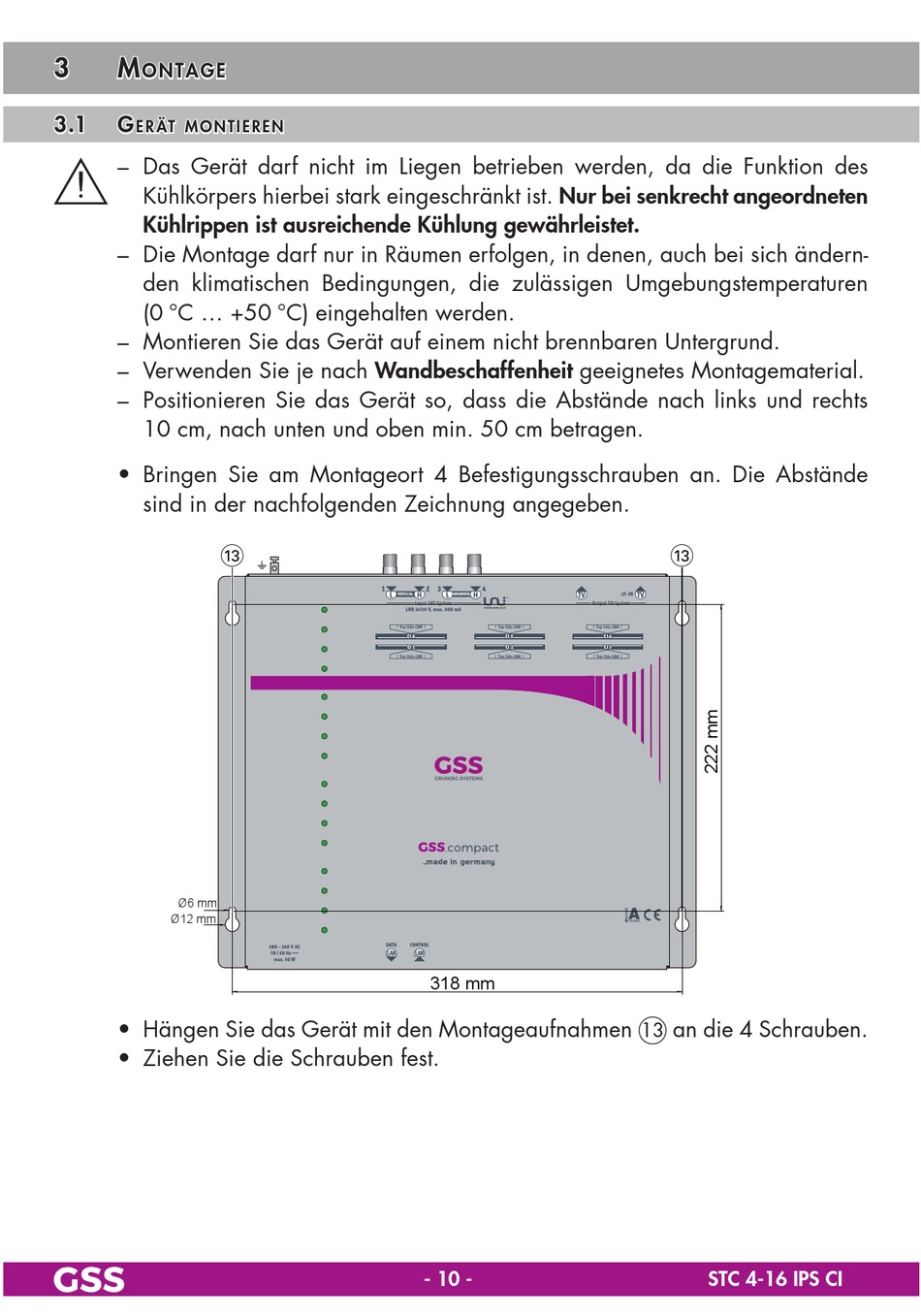

3
m
o n t a g e
3.1 g
e r ät
m o n t I e r e n
– Das Gerät darf nicht im Liegen betrieben werden, da die Funktion des
Kühlkörpers hierbei stark eingeschränkt ist. Nur bei senkrecht angeordneten
Kühlrippen ist ausreichende Kühlung gewährleistet.
– Die Montage darf nur in Räumen erfolgen, in denen, auch bei sich ändern-
den klimatischen Bedingungen, die zulässigen Umgebungstemperaturen
(0 °C ... +50 °C) eingehalten werden.
– Montieren Sie das Gerät auf einem nicht brennbaren Untergrund.
– Verwenden Sie je nach Wandbeschaffenheit geeignetes Montagematerial.
– Positionieren Sie das Gerät so, dass die Abstände nach links und rechts
10 cm, nach unten und oben min. 50 cm betragen.
• Bringen Sie am Montageort 4 Befestigungsschrauben an. Die Abstände
sind in der nachfolgenden Zeichnung angegeben.
#
Ø6 mm
Ø12 mm
• Hängen Sie das Gerät mit den Montageaufnahmen
• Ziehen Sie die Schrauben fest.
318 mm
- 10 -
#
an die 4 Schrauben.
13
STC 4-16 IPS CI
