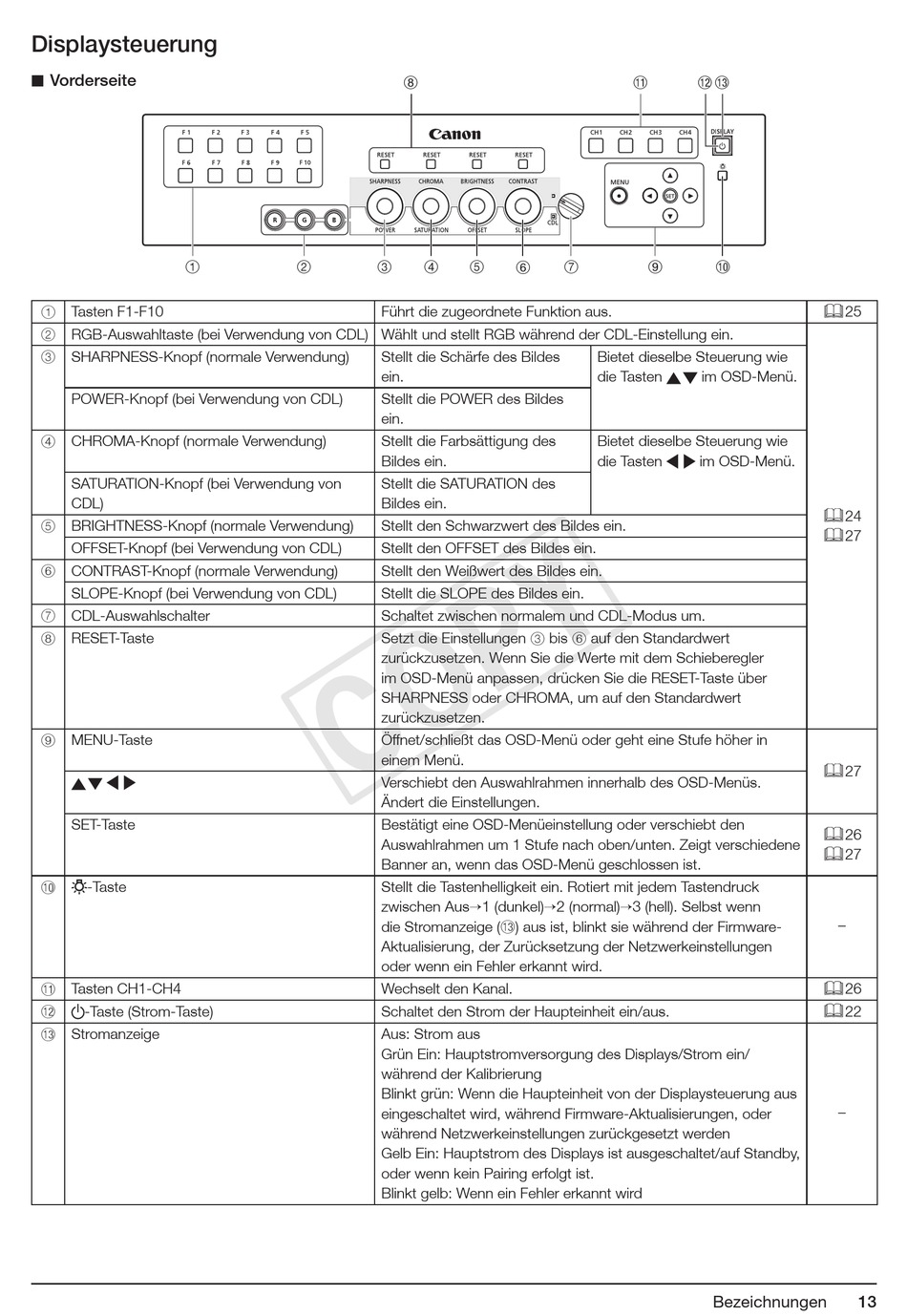

Displaysteuerung
■ Vorderseite
1
1 Tasten F1-F10
2 RGB-Auswahltaste (bei Verwendung von CDL) Wählt und stellt RGB während der CDL-Einstellung ein.
3 SHARPNESS-Knopf (normale Verwendung)
POWER-Knopf (bei Verwendung von CDL)
4 CHROMA-Knopf (normale Verwendung)
SATURATION-Knopf (bei Verwendung von
CDL)
5 BRIGHTNESS-Knopf (normale Verwendung)
OFFSET-Knopf (bei Verwendung von CDL)
6 CONTRAST-Knopf (normale Verwendung)
SLOPE-Knopf (bei Verwendung von CDL)
7 CDL-Auswahlschalter
8 RESET-Taste
9 MENU-Taste
SET-Taste
-Taste
A q
A a Tasten CH1-CH4
-Taste (Strom-Taste)
A s
A d Stromanzeige
8
2
3
4
Führt die zugeordnete Funktion aus.
Stellt die Schärfe des Bildes
ein.
Stellt die POWER des Bildes
ein.
Stellt die Farbsättigung des
Bildes ein.
Stellt die SATURATION des
Bildes ein.
Stellt den Schwarzwert des Bildes ein.
Stellt den OFFSET des Bildes ein.
Stellt den Weißwert des Bildes ein.
Stellt die SLOPE des Bildes ein.
Schaltet zwischen normalem und CDL-Modus um.
Setzt die Einstellungen 3 bis 6 auf den Standardwert
zurückzusetzen. Wenn Sie die Werte mit dem Schieberegler
im OSD-Menü anpassen, drücken Sie die RESET-Taste über
SHARPNESS oder CHROMA, um auf den Standardwert
zurückzusetzen.
Öffnet/schließt das OSD-Menü oder geht eine Stufe höher in
einem Menü.
Verschiebt den Auswahlrahmen innerhalb des OSD-Menüs.
Ändert die Einstellungen.
Bestätigt eine OSD-Menüeinstellung oder verschiebt den
Auswahlrahmen um 1 Stufe nach oben/unten. Zeigt verschiedene
Banner an, wenn das OSD-Menü geschlossen ist.
Stellt die Tastenhelligkeit ein. Rotiert mit jedem Tastendruck
zwischen Aus→1 (dunkel)→2 (normal)→3 (hell). Selbst wenn
die Stromanzeige (A d ) aus ist, blinkt sie während der Firmware-
Aktualisierung, der Zurücksetzung der Netzwerkeinstellungen
oder wenn ein Fehler erkannt wird.
Wechselt den Kanal.
Schaltet den Strom der Haupteinheit ein/aus.
Aus: Strom aus
Grün Ein: Hauptstromversorgung des Displays/Strom ein/
während der Kalibrierung
Blinkt grün: Wenn die Haupteinheit von der Displaysteuerung aus
eingeschaltet wird, während Firmware-Aktualisierungen, oder
während Netzwerkeinstellungen zurückgesetzt werden
Gelb Ein: Hauptstrom des Displays ist ausgeschaltet/auf Standby,
oder wenn kein Pairing erfolgt ist.
Blinkt gelb: Wenn ein Fehler erkannt wird
A a
5
6
7
Bietet dieselbe Steuerung wie
die Tasten
Bietet dieselbe Steuerung wie
die Tasten
A s
A d
9
A q
im OSD-Menü.
im OSD-Menü.
Bezeichnungen
25
24
27
27
26
27
–
26
22
–
13
