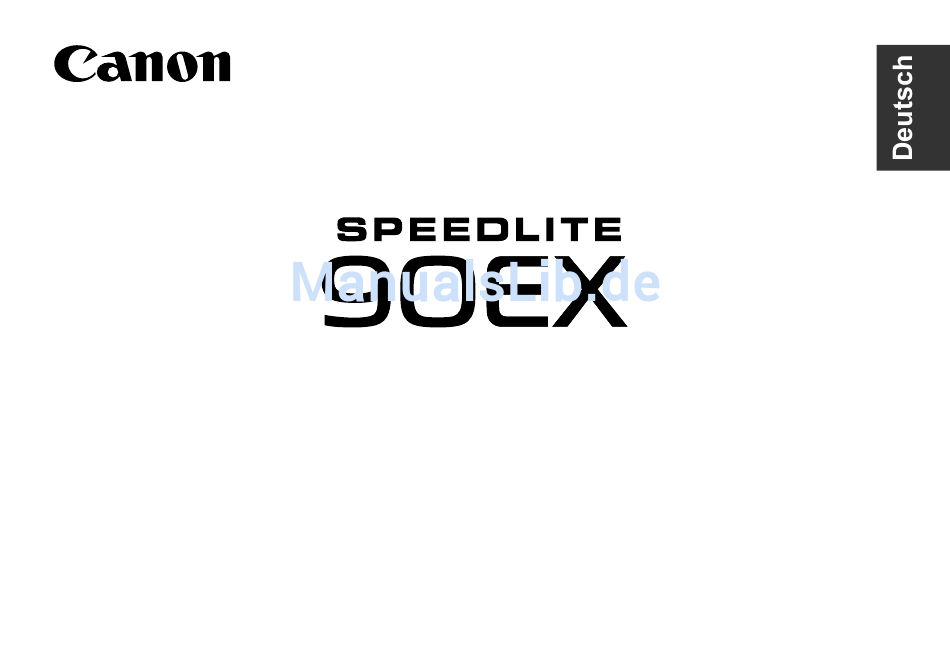

- Seite 1 CEL-ST6CA230 BEDIENUNGSANLEITUNG...

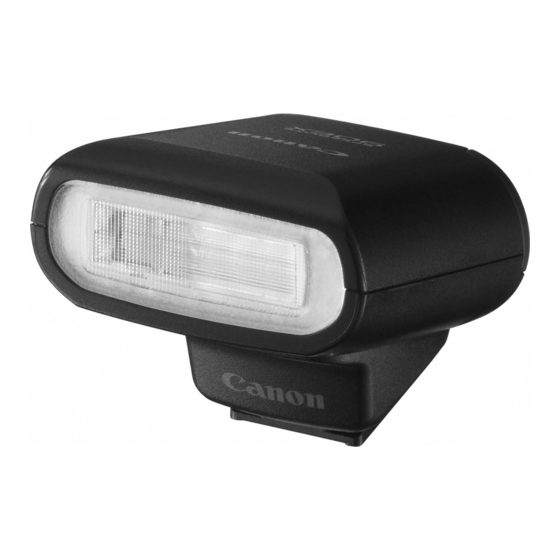

- Seite 2 Herzlichen Glückwunsch zu Ihrem neuen Canon-Produkt. Das Canon Speedlite 90EX ist ein kompaktes Blitzgerät für Canon EOS-Kameras. Es kann mit den E-TTL II- und E-TTL-Autoflash-Systemen eingesetzt werden. Die gesamte Belichtungssteuerung wird von der Kamera übernommen. Sie können daher mit dem Gerät einfach und komfortabel Blitzaufnahmen machen, wie mit einem eingebauten Blitz.
-
Seite 3: Inhaltsverzeichnis
Inhalt Teilebezeichnungen ....................4 Einlegen der Batterien....................5 Anbringen des Blitzgeräts ..................7 Blitzaufnahmen ......................8 Blitzaufnahmen in verschiedenen Aufnahmemodi ..........9 Weitere Funktionen ....................12 Einstellen der Blitzfunktionen an der Kamera ............13 Informationen über drahtloses Blitzen ..............15 Einstellungen für den drahtlosen Betrieb ............. -
Seite 4: Teilebezeichnungen
Teilebezeichnungen " & " Blitzkopf/AF-Hilfsleuchte (S.12) ' <Q>-Lampe (S.8) # Blitzleistungssensor ( Batteriefachabdeckung (S.5) $ Sicherungsstift ) Verriegelungshebel für Befestigungsfuß (S.7) % Kontakte * Ein/Aus-Taste (S.8) & Befestigungsfuß (S.7) + Betriebslampe... -
Seite 5: Einlegen Der Batterien
Verschließen Sie die Abdeckung, sodass sie sich wieder in der ursprünglichen Lage befindet. Wiederaufladezeit und Anzahl der Blitze Wiederaufladezeit : Ca. 0,1 - 5,5 Sek. Anzahl der Blitze : Ca. 100 Blitze oder mehr Basierend auf neuen Alkali-Batterien der Größe AAA/LR03 und Canon-Prüfnormen. - Seite 6 Verwenden Sie sicher zwei neue Batterien derselben Marke und desselben Typs. Beim Auswechseln der Batterien müssen Sie beide Batterien gleichzeitig ersetzen. Lösen Sie nicht mehr als 20 Blitze kurz hintereinander aus. Wenn Sie die Batterien unmittelbar nach dem Auslösen einer raschen Blitzfolge auswechseln, sind sie möglicherweise sehr heiß.
-
Seite 7: Anbringen Des Blitzgeräts
Anbringen des Blitzgeräts Achten Sie darauf, dass das Speedlite ausgeschaltet ist, bevor Sie es anbringen oder abnehmen. Schieben Sie den Verriegelungshebel nach links, und bringen Sie das Speedlite an der Kamera an. Schieben Sie den Befestigungsfuß des Speedlite fest und vollständig in den Zubehörschuh der Kamera hinein. -
Seite 8: Blitzaufnahmen
Blitzaufnahmen Zum Einschalten des Gerätes halten Sie die Ein/Aus-Taste mindestens 1 Sekunde gedrückt. Die Betriebslampe leuchtet nun, und der Blitz wird aufgeladen. Überprüfen Sie, ob die <Q>-Lampe leuchtet. Wenn die <Q>-Lampe leuchtet, ist das Blitzgerät aufnahmebereit. Die Richtwerte für den Blitzbereich finden Sie auf S.32. Machen Sie die Aufnahme. -
Seite 9: Blitzaufnahmen In Verschiedenen Aufnahmemodi
Blitzaufnahmen in verschiedenen Aufnahmemodi V: Programmautomatik In diesem Modus wird die Blitzleistung automatisch von der Kamera eingestellt. Auf diese Weise wird eine Standardbelichtung erzielt. Verschlusszeit und Blende werden automatisch auf die Helligkeit des Motivs abgestimmt. • Wenn die Aufnahme zu dunkel ist, erh hen Sie die ISO-Empfindlichkeit. - Seite 10 W: Zeitautomatik In diesem Modus wird die Blitzleistung automatisch von der Kamera eingestellt. Auf diese Weise wird eine Standardbelichtung mit der selbst gewählten Blende erzielt. Wenn der Hintergrund dunkel ist wie bei einer Nachtszene, wird eine lange Synchronzeit verwendet, um eine Standardbelichtung von Hauptmotiv und Hintergrund zu erreichen. Die Standardbelichtung des Hauptmotivs wird durch den Blitz erreicht, während die Standardbelichtung des Hintergrunds durch eine lange Verschlusszeit erzielt wird.
- Seite 11 Verwendete Blitzsynchronzeiten und Blenden Verschlusszeiteinstellung Blendeneinstellung Automatisch einstellen (1/X Sek. - 1/60 Sek.) Automatisch Manuell einstellen (1/X Sek. - 30 Sek.) Automatisch Automatisch einstellen (1/X Sek. - 30 Sek.) Manuell Manuell einstellen (1/X Sek. - 30 Sek., Manuell Langzeitbelichtung) 1/X Sek. ist die maximale Blitzsynchronzeit der Kamera.
-
Seite 12: Weitere Funktionen
Weitere Funktionen Automatische Ausschaltung Um Batterieleistung zu sparen, schaltet sich das Blitzgerät nach 5 Minuten ohne Benutzeraktivitäten automatisch aus. Um das Speedlite wieder einzuschalten, halten Sie die Ein/Aus-Taste mindestens 1 Sekunde gedrückt. * Sie können die automatische Abschaltung deaktivieren. (S.14) AF-Hilfslicht Wenn Sie den Auslöser der Kamera halb durchdrücken, wird der Blitz möglicherweise mehrfach ausgelöst. -
Seite 13: Einstellen Der Blitzfunktionen An Der Kamera
Einstellen der Blitzfunktionen an der Kamera Wenn das 90EX an einer EOS DIGITAL-Kamera mit externer Blitzsteuerung angeschlossen ist, können Sie im Kameramenü die folgenden Einstellungen vornehmen. Die Einstellungsverfahren und -funktionen finden Sie in der Bedienungsanleitung der Kamera. [Blitzzündung] (Aktiv*/Unterdrückt) Stellen Sie diese Option auf [Aktiv], um bei den Aufnahmen eine Blitzauslösung zu erzwingen. - Seite 14 • Verschluss-Synchronisation (1. Verschluss*/2. Verschluss) - 1. Verschluss: Dies ist der normale Blitzaufnahmemodus. Der Blitz löst bei vollständig geöffnetem Verschluss aus. - 2. Verschluss: Der Blitz wird unmittelbar dem Schließen des Verschlusses ausgelöst. • Blitzbelichtungskorrektur Sie können die Blitzleistung genauso einstellen wie die normale Belichtungskorrektur. •...
-
Seite 15: Informationen Über Drahtloses Blitzen
Informationen über drahtloses Blitzen Wenn mehrere Canon Speedlites das drahtlose Blitzen unterstützen, können Sie verschiedene Belichtungseffekte genauso einfach wie bei der Verwendung von normalem E-TTL II/E-TTL-Autoflash erzielen. Die Einstellungen, die Sie am 90EX vornehmen, das mit der Kamera verbunden ist, werden auch automatisch an die Slave-Einheiten übertragen, die von der Master-Einheit drahtlos... -
Seite 16: Positionierung Und Reichweite
Positionierung und Reichweite In Innenräumen ca. 10 m (Slave-Einheit) Im Freien ca. 8 m (Master-Einheit) ca. 80° ca. 7 m Sendereichweite ca. 5 m Die Einstellungen von Blitzbelichtungskorrektur, Hochgeschwindigkeits-Synchronisation (FP-Blitz), FE-Speicherung und Manueller Blitz an der Master-Einheit werden drahtlos gesteuert und automatisch auf die Slave-Einheit übertragen. Selbst bei Einsatz mehrerer Slave-Einheiten werden alle auf dieselbe Art drahtlos gesteuert. - Seite 17 Konfigurationen mit mehreren Speedlites und drahtloser Belichtung Sie können zwei (A/B) oder drei (A/B/C) Slave-Gruppen erstellen und das Blitzverhältnis für Aufnahmen mit E-TTL II-Autoflash einstellen (S. 22 - 27). Drahtloses Blitzen mit zwei Drahtloses Blitzen mit drei Slave-Gruppen Slave-Gruppen (S.22) (S.25)
-
Seite 18: Vollautomatisches Drahtloses Blitzen
Vollautomatisches drahtloses Blitzen Bei diesem Aufnahmemodus werden alle Blitzeinheiten mit Ausnahme des 90EX mit derselben Blitzleistung ausgelöst, wobei E-TTL II-Autoflash die gesamte Blitzleistung steuert, um eine Standardblitzbelichtung zu erzielen. Überprüfen Sie den Kommunikationskanal. Zur Vermeidung von Störeinflussen von anderen drahtlosen Speedlite-Multiblitzsystemen können Sie den Übertragungskanal ändern. - Seite 19 Vergewissern Sie sich, dass der Blitz bereit ist. Wenn die Slave-Einheit vollständig geladen ist, leuchtet deren Blitzbereitschaftslampe bzw. blinkt deren AF-Hilfsleuchte (LED) in Abständen von 1 Sekunde. Machen Sie die Aufnahme. Positionieren Sie die Kamera auf dieselbe Weise wie bei normalen Aufnahmen mit Blitz.
- Seite 20 In Innenräumen (Slave-Einheit) ca. 10 m Im Freien (Master-Einheit) ca. 8 m ca. 80° Sendereichweite ca. 5 m ca. 7 m Positionieren Sie die Slave-Einheit auf dem Ministativ (mit Stativgewinde), das zum Lieferumfang der Slave-Einheit gehört. Bei Slave-Einheiten, die über die Funktion zum horizontalen indirekten Blitzen verfügen, richten Sie den Sensor der Slave-Einheit auf die Master-Einheit aus.
-
Seite 21: Verwenden Des Vollautomatischen Drahtlosen Blitzens
Verwenden des vollautomatischen drahtlosen Blitzens Blitzbelichtungskorrektur und andere Einstellungen an der Master-Einheit werden automatisch auf die Slave-Einheiten übertragen. Daher müssen Sie die Slave-Einheiten nicht bedienen. Das drahtlose Blitzen mit den folgenden Einstellungen kann auf dieselbe Weise wie das normale Aufnehmen von Fotos mit Blitz erfolgen. ·... -
Seite 22: Blitzverhältnis Mit E-Ttl Ii
Blitzverhältnis mit E-TTL II Sie können zwei Slave-Einheiten gleichzeitig verwenden und während der E-TTL II- Autoflash-Aufnahmen das Blitzverhältnis ändern. Dieses Verfahren wird mit zwei Slave-Einheiten beschrieben. -
Seite 23: Festlegen Der Slave-Einheiten
Festlegen der Slave-Einheiten Um die beiden Slave-Einheiten zwei verschiedenen Slave-Gruppen zuzuordnen, stellen Sie für die Slave-Einheiten die Blitzgruppen ein. Wählen Sie für die eine Einheit <1> und für die andere <2>. Einstellen des Blitzverhältnisses für die Master-Einheit Stellen Sie die Blitzgruppe ein. Wählen Sie <l>. - Seite 24 Wählen Sie das Blitzverhältnis aus. Machen Sie die Aufnahme. Positionieren Sie die Kamera auf dieselbe Weise wie bei normalen Aufnahmen mit Blitz. Das Blitzverhältnis von 8:1 - 1:1 - 1:8 entspricht 3:1 - 1:1 - 1:3 in Abstanden (1/2-Stufen). Das Blitzverhältnis unter der Markierung bei Z wird in Klammern unter der Skala gezeigt. (5,6:1) (2,8:1) (1,4:1) (1:1,4) (1:2,8) (1:5,6)
-
Seite 25: Drahtloses Blitzen Mit Drei Slave-Gruppen
Drahtloses Blitzen mit drei Slave-Gruppen Sie können zu den vorhandenen Slave-Gruppen A und B die Slave-Gruppe C hinzufügen. Sie können die Slave-Gruppen A und B verwenden, um eine standardmäßige Blitzbelichtung des Motivs zu erreichen. Die Slave-Gruppe C dient in dieser Konfiguration zur Belichtung des Hintergrunds, wodurch Schatten vermieden werden. -
Seite 26: Informationen Über Die Steuerung Der Slave-Gruppe
Informationen über die Steuerung der Slave-Gruppe Wenn Sie mehr Blitzleistung benötigen oder eine Blitzgruppe A anspruchsvollere Beleuchtung wünschen, erhöhen Sie die Anzahl der Slave-Einheiten. Fügen Sie eine weitere Slave-Einheit zu der Blitzgruppe (A, B oder C) hinzu, deren Blitzleistung erhöht werden soll. Die ID = A ID = A ID = A... -
Seite 27: Drahtlose Speedlite-Multiblitzaufnahmen Mit Manuell Eingestellter Blitzleistung
Drahtlose Speedlite-Multiblitzaufnahmen mit manuell eingestellter Blitzleistung Bei manuellem Blitzen und mehreren Speedlites können Sie eine unterschiedliche Blitzleistung für jede Slave-Einheit festlegen. Alle Einstellungen erfolgen über die Menüs an der Kamera mit der Master-Einheit. Stellen Sie den Blitzmodus auf <q>. Wählen Sie eine Blitzgruppe aus. Wählen Sie <... -
Seite 28: Leitfaden Zur Fehlersuche
Leitfaden zur Fehlersuche Wenn ein Problem auftritt, lesen diesen Leitfaden zur Fehlersuche. Das Speedlite wird nicht ausgelöst. • Vergewissern Sie sich, dass die Batterien mit der richtigen Polung eingelegt sind. (S.5) • Wenn die <Q>-Lampe nach 30 Sekunden noch nicht leuchtet, wechseln Sie die Batterien aus. - Seite 29 Die Slave-Einheit löst keinen Blitz aus. • Vergewissern Sie sich, dass die Slave-Einheit bereit ist. • Rücken Sie die Slave-Einheit näher an diesen Blitz heran. • Richten Sie den Sensor der Slave-Einheit auf diesen Blitz. Das Gerät wird automatisch ausgeschaltet. •...
-
Seite 30: Technische Daten
Technische Daten Typ ........... Autoflash-Speedlite Kamera-Blitz der Kamera Kompatible Kameras......E-TTL II-/E-TTL-Autoflash EOS Kamera Leitzahl..........9 (ISO 100, in Metern) Leuchtwinkel ........Entspricht EF 24mm (EF-M/EF-S: 15mm)- Weitwinkelobjektiv Übertragung der Informationen zur Farbtemperatur ........ Informationen zur Farbtemperatur werden bei Auslösung des Blitzes zur Kamera übertragen Belichtungssteuerung Belichtungssteuerung ...... -
Seite 31: Stromversorgung
(B x H x T) ..44,2 x 52 x 65 mm Gewicht ........Ca. 50 g (ohne Batterien) Alle technischen Daten basieren auf den Canon-Prüfnormen. Änderungen der technischen Daten oben und des äußeren Erscheinungsbildes können ohne Vorankündigung vorgenommen werden. - Seite 32 Richtwerte für den Blitzbereich [Ca. m] EF-M18-55mm f/3,5-5,6 IS STM EF-M22mm f/2 STM ISO- Empfindlichkeit 18mm (f/3,5) 55mm (f/5,6) 22mm (f/2,0) 1 - 2,6 1 - 1,6 1 - 4,5 1 - 3,6 1 - 2,3 1 - 6,4 1 - 5,1 1 - 3,2 1 - 9,0 1 - 7,3...
- Seite 33 Hinweise für Deutschland Batterien und Akkumulatoren gehören nicht in den Hausmüll ! Im Interesse des Umweltschutzes sind Sie als Endverbraucher gesetzlich verpflichtet (Batterieverordnung), alte und gebrauchte Batterien und Akkumulatoren zurückzugeben. Sie können die gebrauchten Batterien an den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger in Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden.
- Seite 34 Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Weitere Informationen zur Rückgabe und Entsorgung von Elektro- und Elektronik-Altgeräten finden Sie unter www.canon-europe.com/environment. (EWR: Norwegen, Island und Liechtenstein)
