FIGURE 1

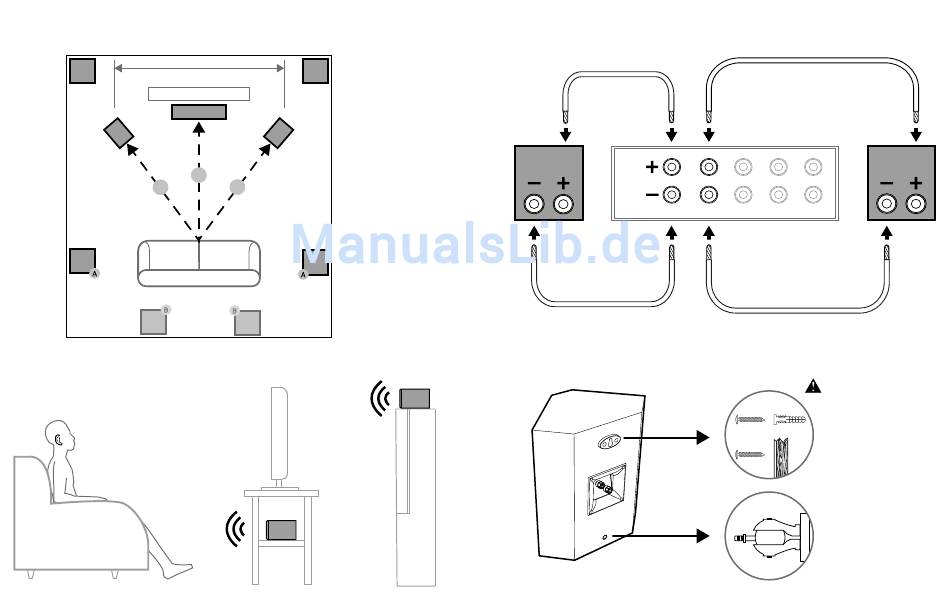

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE
6' - 15'
S
Sub
TV
(Caisson
S
de graves)
L
L
X
X
SL
SL
Positionnement latéral optionnel des enceintes surround (L'option A est préférée)
SL
SL
FIGURE 2
VOIE CENTRALE
Front Right
S
Sub
(Caisson
S
C
de graves)
TV
R
C
R
Y
Z X=Y=Z
Y
Z X=Y=Z
SR
SR
SR
SR
OU
EN DESSOUS
Front Right Front Left
Front Left
FIGURE 3
BRANCHEMENTS STANDARD
FIGURE 4
MONTAGE MURAL DES ENCEINTES SURROUND
AU-DESSUS
SL
SR
Avant gauche Front Right Avant droit Front Left
TROU D'ATTACHE
OU
INSERT FILETÉ
ATTENTION !
N'utilisez pas le trou en poire
pour une installation au plafond
nº 10
Vis à bois à tête bombée de 6 à 7,5 cm
Vissez dans un poteau
mural ou utilisez des chevilles ;
gardez 6 mm apparents
3/8-16 x 0.5"
*Supports muraux non inclus
