Verwandte Anleitungen für Samsung SyncMaster P2450H
Inhaltszusammenfassung für Samsung SyncMaster P2450H

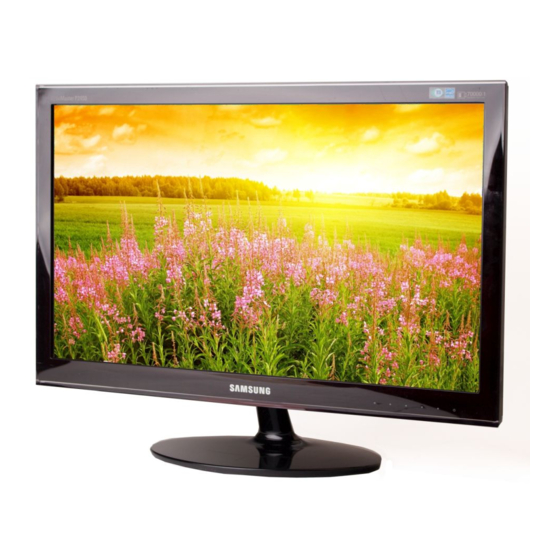

- Seite 1 SyncMaster P2450H LCD MONITOR quick start guide...
-
Seite 2: Installieren Des Geräts
Installieren des Geräts Lieferumfang • Packen Sie das Gerät aus und prüfen Sie, ob alle nachfolgend aufgeführten Gegenstände mitgeliefert wurden. • Bewahren Sie die Verpackung auf, falls Sie das Produkt zu einem späteren Zeitpunkt einmal transportieren müssen. Monitor INHALT Installationshandbuch Produktgarantie Benutzerhandbuch D-Sub-Kabel... -
Seite 3: Anbringen Des Standfußes
Anbringen des Standfußes Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Setzen Sie den Standfußanschluss in der Richtung in den Standfuß, die in der Abbildung gezeigt ist. Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist. Drehen Sie die Befestigungsschraube unten am Standfuß... - Seite 4 - Achtung Heben Sie das Gerät nicht am Standfuß hoch. Installieren des Geräts...
-
Seite 5: Entfernen Des Standfußes
Entfernen des Standfußes Ehe Sie den Standfuß entfernen, stellen Sie das Gerät mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf. -
Seite 6: Installieren Des Standfußes Für Die Wandhalterung
Anderenfalls könnte das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen. Samsung Electronics haftet nicht für Schäden oder Verletzungen. • Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn ein Standfuß verwendet wird, der nicht den vorgegebenen Spezifikationen entspricht, oder wenn die Aufstellung nicht durch einen dazu autorisierten Techniker erfolgt. - Seite 7 Anschließen an einen PC Das Aussehen des Anschlussteils kann je nach Modell unterschiedlich sein. 1. Schließen Sie das Gerät so an den PC an, wie es der Videoausgang des PCs ermöglicht. • Grafikkarte mit D-Sub-Ausgang (analog) • Schließen Sie den [RGB IN]-Anschluss des Geräts mit dem D-Sub-Kabel an den [D-Sub]-Anschluss des PCs an. •...
-
Seite 8: Anschließen Eines Hdmi-Kabels
Anschließen eines HDMI-Kabels Schließen Sie den HDMI-Ausgang des digitalen Ausgabegeräts mit dem HDMI-Kabel an den [HDMI] -Anschluss des Geräts an. Schließen Sie einen Lautsprecher an den [AUDIO OUT]-Anschluss des Geräts an. Tonausgabe ist mit diesem Gerät nicht möglich, wenn nur das HDMI-Kabel ohne Lautsprecher angeschlossen wird. Nachdem Sie alle Anschlüsse vorgenommen haben, können Sie das Gerät und Ihren DVD-Player (oder ein anderes digitales Ausgabegerät) verwenden. -
Seite 9: Anschluss Für Verstärker
Anschluss für Verstärker Schließen Sie den [DIGITAL AUDIO OUT]-Anschluss Ihres Monitors mit einem optischen Verbindungskabel an den optischen Eingang Ihres Verstärkers an. Wenn Ihr Monitor kein Audiosignal erzeugt, müssen Sie einen Verstärker verwenden. Informationen zum Anschließen von Lautsprechern und Verstärker finden Sie in den jeweiligen Handbüchern der entsprechenden Hersteller. -
Seite 10: Kensington-Schloss
Kensington-Schloss Kensington-Schloss Das Kensington-Schloss ist ein Sicherheitsschloss, mit dem die Benutzer das Gerät verschließen können, damit sie es in der Öffentlichkeit sicher verwenden können. Da Form und Verwendung des Sicherheitschlosses je nach Modell und Hersteller verschieden sein können, schlagen Sie die entsprechenden Informationen im Benutzerhandbuch für das Schloss nach. Das Sicherheitsschloss muss separat erworben werden. -
Seite 11: Bedientasten Des Geräts
Bedientasten des Geräts Bedientasten des Geräts Berühren Sie leicht eine der Bedientasten. Die LED-Tasten werden angezeigt. SYMBOL BESCHREIBUNG MENU Drücken Sie diese Taste, um das Bildschirmmenü (OSD) anzuzeigen. Diese Taste wird auch zum Verlassen des Bildschirmmenüs oder zum Wechseln in eine höheren Ebene im Bildschirmmenü... - Seite 12 SYMBOL BESCHREIBUNG AUTO Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen Diese Funktion ist nur im analog-Modus verfügbar. Wenn Sie die Auflösung bei den Display Properties (Eigenschaften der Anzeige) geändert haben, wird die FunktionAutom. Einstellung durchgeführt. Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten. Netz-LED Leuchtet auf, wenn das Gerät normal arbeitet.
-
Seite 13: Fehlerbehebung
Fehlerbehebung Eigendiagnose des Monitors • Mit der Eigendiagnose können Sie prüfen, ob das Gerät fehlerfrei arbeitet. • Wenn ein leerer Bildschirm angezeigt wird und die Netz-LED blinkt, obwohl das Gerät und der PC richtig angeschlossen sind, führen Sie entsprechend den nachfolgenden Anweisungen eine die Eigendiagnose durch. 1. - Seite 14 Ehe Sie sich an den Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen Kontrollen durch. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung. EIN LEERER BILDSCHIRM WIRD ANGEZEIGT / ICH KANN DAS GERÄT NICHT EINSCHALTEN Ist das Netzkabel korrekt angeschlossen? Überprüfen Sie den Netzanschluss des Geräts.
- Seite 15 DIE BILDER SIND UNSCHARF. Haben Sie die Auflösung und die Frequenz auf einen für das Stellen Sie Auflösung und Frequenz auf Werte ein, die für die Gerät geeigneten Wert eingestellt. Grafikkarte geeignet sind. (Siehe Tabelle der Standardanzeigemodi) FARBEN WERDEN MIT 16 BIT (16 FARBEN) ANGEZEIGT. DIE FARBEN WURDEN NACH EINEM WECHSEL DER GRAFIKKARTE GEÄNDERT.
- Seite 16 PROBIEREN SIE FOLGENDES! Wie wird die Frequenz des Videosignals geändert? Sie müssen die Frequenz der Graphikkarte ändern. (Weitere Informationen finden Sie im Benutzerhandbuch des Computers oder der Grafikkarte.) Wie wird die Auflösung eingestellt? Windows XP: Stellen Sie die Auflösung mit den Befehlen Control Panel (Systemsteuerung) →...
