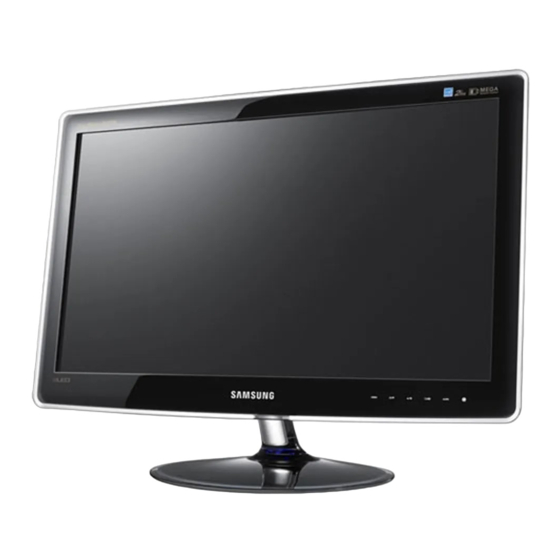

- Seite 1 SyncMaster XL2370, P2570 LCD-Monitor Benutzerhandbuch Das Aussehen und die Farbe können je nach Modell unterschiedlich sein.
-
Seite 3: Inhaltsverzeichnis
Kontakt zu SAMSUNG ........ -
Seite 5: Wichtige Sicherheitshinweise
Copyright © 2009 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Samsung Electronics Co., Ltd. besitzt das Urheberrecht an diesem Handbuch. Ohne ausdrückliche Genehmigung von Samsung Electronics Co., Ltd. darf kein Teil dieses Handbuchs vervielfältigt, verbreitet oder verwendet werden. Das SAMSUNG-Logo und SyncMaster sind eingetragenen Marke von Samsung Electronics, Co., Ltd. -
Seite 6: Pflege Und Wartung
Pflege und Wartung Außenflächen und Pflege der Anzeige Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. • Reinigen Sie das Gerät weder mit leicht entflammbaren Substanzen wie Benzol oder Verdünner noch mit einem nassen Tuch. Dies könnte Probleme mit dem Gerät verursachen. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Bei den Sicherheitshinweisen verwendete Symbole BEZEICHNUN SYMBOL BEDEUTUNG Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Achtung schwere Verletzungen bis hin zum Tod nach sich ziehen. Wenn Sie die mit diesem Symbol versehenen Anweisungen nicht befolgen, kann dies Ver- Achtung letzungen oder Sachschäden nach sich ziehen. -
Seite 8: Informationen Zur Installation
Achtung Ziehen Sie den Netzstecker niemals bei ein- Verwenden Sie stets nur das von uns zur geschaltetem Monitor aus der Steckdose. Verfügung gestellte Netzkabel. Verwenden Sie zudem niemals das Netzkabel eines • Andernfalls kann es zu Schäden am anderen Geräts. Gerät oder Stromschägen kommen. -
Seite 9: Reinigung
Stellen Sie das Gerät nicht in einem Fahr- Stellen Sie das Gerät nicht in der Nähe von zeug oder an Orten auf, an denen es Staub, Feuerstellen oder Heizkörpern bzw. an Feuchtigkeit (Sauna), Öl, Rauch oder Was- Orten auf, wo es direkter Sonneneinstrah- ser (Regenwasser) ausgesetzt ist. -
Seite 10: Informationen Zur Verwendung
Ziehen Sie das Netzkabel ab, ehe Sie das Spritzen Sie beim Reinigen kein Wasser Gerät reinigen. direkt auf Teile des Geräts. • Anderenfalls kann ein elektrischer • Achten Sie darauf, dass kein Wasser in Schlag oder Brand verursacht werden. das Gerät eindringt. •... - Seite 11 Wenn Ihnen das Gerät hinfällt oder wenn Legen Sie keine Gegenstände wie Spiel- das Gehäuse beschädigt ist, schalten Sie zeug oder Kekse auf das Gerät. es aus und ziehen Sie den Netzstecker. • Wenn sich ein Kind an das Gerät hängt, Wenden Sie sich an ein Kundendienstzent- um solche Gegenstände zu greifen, rum.
- Seite 12 Achtung Durch längeres Anzeigen eines Standbilds Wenn Sie das Gerät über einen längeren kann ein Nachbild bzw. ein Fleck auf dem Zeitraum nicht verwenden, weil Sie z. B. Bildschirm erstellen verreisen, ziehen Sie das Netzkabel aus der Steckdose. • Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, •...
- Seite 13 Achten Sie beim Verwenden des Geräts auf korrekte Körperhaltung. Achten Sie beim Verwenden des Geräts auf korrekte Körperhaltung. • Sitzen Sie mit geradem Rücken. • Halten Sie einen Abstand von 45 – 50 cm zwischen dem Bildschirm und Ihren Augen. Schauen Sie geradeaus und von oben nach unten auf den Bildschirm.
-
Seite 14: Installieren Des Geräts
Installieren des Geräts Lieferumfang • Packen Sie das Gerät aus und prüfen Sie, ob alle nachfolgend aufgeführten Gegenstände mitgeliefert wurden. • Bewahren Sie die Verpackung auf, falls Sie das Produkt zu einem späteren Zeitpunkt einmal transportieren müssen. Monitor INHALT Installationshandbuch Produktgarantie Benutzerhandbuch 'DVI-A zu D-Sub'-Kabel... -
Seite 15: Anbringen Des Standfußes
Anbringen des Standfußes Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Setzen Sie den Standfußanschluss in der Richtung in den Standfuß, die in der Abbildung gezeigt ist. Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist. Drehen Sie die Befestigungsschraube unten am Standfuß... - Seite 16 - Achtung Heben Sie das Gerät nicht am Standfuß hoch. Installieren des Geräts...
-
Seite 17: Entfernen Des Standfußes
Entfernen des Standfußes Ehe Sie den Standfuß entfernen, stellen Sie das Gerät mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf. -
Seite 18: Anschließen An Einen Pc
Anschließen an einen PC Das Aussehen des Anschlussteils kann je nach Modell unterschiedlich sein. 1. Schließen Sie das Gerät so an den PC an, wie es der Videoausgang des PCs ermöglicht. • Grafikkarte mit D-Sub-Ausgang (Analog) • Schließen Sie den [DVI IN]-Anschluss des Geräts mit dem DVI-A/D-Sub-Kabel an den [D-Sub]-Anschluss des PCs an. •... -
Seite 19: Anschließen Eines Hdmi-Kabels
Anschließen eines HDMI-Kabels 1. Schließen Sie den HDMI-Ausgang des digitalen Ausgabegeräts mit dem HDMI-Kabel an den [HDMI IN]-Anschluss des Geräts an. 2. Schließen Sie einen Lautsprecher an den [AUDIO OUT]-Anschluss des Geräts an. Tonausgabe ist mit diesem Gerät nicht möglich, wenn nur das HDMI-Kabel ohne Lautsprecher angeschlossen wird. Nachdem Sie alle Anschlüsse vorgenommen haben, können Sie das Gerät und Ihren DVD-Player (oder ein anderes digitales Ausgabegerät) verwenden. -
Seite 20: Anschluss Für Verstärker
Anschluss für Verstärker 1. Schließen Sie den [DIGITAL AUDIO OUT]-Anschluss Ihres Monitors mit einem optischen Verbindungskabel an den optischen Eingang Ihres Verstärkers an. • Wenn Ihr Monitor kein Audiosignal erzeugt, müssen Sie einen Verstärker verwenden. • Informationen zum Anschließen von Lautsprechern und Verstärker finden Sie in den jeweiligen Handbüchern der entsprechenden Hersteller. -
Seite 21: Kensington-Schloss
Kensington-Schloss Das Kensington-Schloss ist ein Sicherheitsschloss, mit dem die Benutzer das Gerät verschließen können, damit sie es in der Öffentlichkeit sicher verwenden können. Da Form und Verwendung des Sicherheitschlosses je nach Modell und Hersteller verschieden sein können, schlagen Sie die entsprechenden Informationen im Benutzerhandbuch für das Schloss nach. Das Sicherheitsschloss muss separat erworben werden. -
Seite 22: Verwenden Des Geräts
Verwenden des Geräts Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf erstmals anschalten, wird auf dem Bildschirm eine Meldung zur optimalen Auflösung angezeigt. Wählen Sie eine Sprache und die optimale Auflösung aus. ▲/▼ : Sie können die Sprache mit diesen Tasten auswählen. MENU : Wenn Sie diese Taste drücken, erscheint die Meldung. -
Seite 23: Tabelle Der Standardanzeigemodi
Tabelle der Standardanzeigemodi Ein LCD-Bildschirm hat aufgrund seiner spezifischen Merkmale eine bestimmte optimale Auflösung. Diese hängt, anders als bei einem CDT-Monitor, vom Bildschirmformat ab. Deshalb wird die Anzeigequalität beeinträchtigt, wenn nicht die optimale Auflösung für das Anzeigenformat eingestellt wird. Es wird empfohlen, die optimale Auflösung für dieses Gerät einzustellen. Wenn das Signal des PCs den folgenden Standardsignale entspricht, wird der Bildschirm automatisch darauf eingestellt. -
Seite 24: Installieren Des Gerätetreibers
Gerätetreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD-ROM. Wenn die gelieferte Treiberdatei defekt ist, wenden Sie sich bitte an ein Kundendienstzentrum, oder schauen Sie auf der Website von Samsung Electronics (http:// www.samsung.com/) nach, um den Treiber herunterzuladen. -
Seite 25: Bedientasten Des Geräts
Bedientasten des Geräts Bedientasten des Geräts SYMBOL BESCHREIBUNG MENU Drücken Sie diese Taste, um das Bildschirmmenü (OSD) anzuzeigen. Diese Taste wird auch zum Verlassen des Bildschirmmenüs oder zum Wechseln in eine höheren Ebene im Bildschirmmenü verwendet. * Einstellungssperre für das Bildschirmmenü Mit dieser Funktion wird das Bildschirmmenü... - Seite 26 SYMBOL BESCHREIBUNG AUTO Drücken Sie die Taste [AUTO], um die Bildschirmeinstellung automatisch durchzuführen Diese Funktion ist nur im Analog-Modus verfügbar. Wenn Sie die Auflösung bei den Display Properties (Eigenschaften der Anzeige) geändert haben, wird die Funktion Autom. Einstellung durchgeführt. Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten. •...
-
Seite 27: Verwenden Des Menüs Für Die Projektionseinstellungen (Osd: Bildschirmmenü)
Verwenden des Menüs für die Projektionseinstellungen (OSD: Bildschirmmenü) Das Bildschirmmenü (OSD: On Screen Display) Struktur HAUPTMENÜS UNTERMENÜS Helligkeit Kontrast Schärfe MagicBright Bildmodus BILD Grob Fein Reaktionszeit HDMI-Schwarz- wert MagicColor Grün Blau Farbtemp. FARBE Farbeffekt Gamma H-Position V-Position Bildgröße H-Position V-Position (Menü) GRÖßE &... - Seite 28 MENÜ BESCHREIBUNG MagicBright Hiermit werden definierte Bildeinstellungen übernommen, die für verschiedene Einsatzumgebungen (z. B. Bearbeitung von Dokumenten, Surfen im Internet, Spielen, Sportsendungen oder Filme) opti- miert sind. • <Benutzerdef.> Wenn die definierten Bildeinstellungen nicht gut genug sind, können Sie <Helligkeit> und <Kontrast>...
- Seite 29 MENÜ BESCHREIBUNG Reaktionszeit Beschleunigt die Reaktionszeit der LCD-Anzeige über den Originalwert hinaus, so dass bewegte Bil- der schärfer und natürlicher erscheinen. • <Normal> • <Schneller> • <Schnellstens> Es wird empfohlen, den Modus Normal oder Schneller zu verwenden, solange Sie keine Filme anzeigen.
- Seite 30 MENÜ BESCHREIBUNG MagicColor Gibt Naturfarben klarer und ohne Veränderung der Bildqualität wieder. Hierzu kommt eine von Sam- sung Electronics entwickelte digitale Technologie zur Verbesserung der Bildqualität zum Einsatz. • <Aus> - Hiermit deaktivieren Sie die MagicColor-Funktion. • <Demo> - Bilder, die mit MagicColor aufbereitet wurden, sind den Originalbildern vergleichbar. •...
- Seite 31 GRÖßE & POSITION MENÜ BESCHREIBUNG H-Position Verschiebt die Position des Bilds auf der Anzeige horizontal. Diese Funktion ist nur im Analog-Modus verfügbar. V-Position Verschiebt die Position des Anzeigebereichs auf dem Bildschirm vertikal. Diese Funktion ist nur im Analog-Modus verfügbar. Bildgröße PC-Signale •...
- Seite 32 MENÜ BESCHREIBUNG Reset Mit Hilfe dieser Funktion können Sie die Bild- und Farbqualität auf die Werkseinstellungen zurückset- zen. • <Nein> - <Ja> Transparenz-Menü Sie können die Transparenz des Bildschirmmenüs einstellen. • <Aus> - <Ein> Sprache Wählen Sie die Sprache des Bildschirmmenüs. Die gewählte Sprache gilt nur für das Bildschirmmenü...
- Seite 33 MENÜ BESCHREIBUNG INFORMATIONEN Hiermit zeigen Sie die für den PC eingestellte Frequenz und Auflösung an. Verwenden des Geräts...
-
Seite 34: Installieren Der Software
Natural Color Was ist Natural Color ? Diese Software kann nur in Verbindung mit Samsung-Produkten eingesetzt werden. Hiermit können Sie die vom Gerät angezeigten Farben einstellen und an die Farben der Druckbilder anpassen. Weitere Informationen finden Sie in der Onlinehilfe des Programms (F1). -
Seite 35: Magictune
MagicTune Was ist MagicTune? MagicTune ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an. Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden. Installieren der Software 1. - Seite 36 2. Doppelklicken Sie in der Systemsteuerung auf das Symbol [Software]. 3. Markieren Sie im Fenster [Add/Remove (Software)] das Programm MagicTune™. 4. Klicken Sie auf die Schaltfläche [Change or Remove Programs] (Deinstallieren/Ändern), um das Programm zu entfernen. 5. Klicken Sie auf [Yes] (Ja), um die Deinstallation von MagicTune™ zu starten. 6.
-
Seite 37: Multiscreen
MultiScreen Was ist MultiScreen? Mit MultiScreen können Sie den Monitor in verschiedene Bereiche unterteilen. Installieren der Software 1. Legen Sie die Installations-CD in das CD-Laufwerk ein. 2. Wählen Sie das Installationsprogramm für MultiScreen. Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für MultiScreen auf der CD-ROM und doppelklicken Sie darauf. -
Seite 38: Fehlerbehebung
Fehlerbehebung Eigendiagnose des Monitors • Mit der Eigendiagnose können Sie prüfen, ob das Gerät fehlerfrei arbeitet. • Wenn ein leerer Bildschirm angezeigt wird und die Netz-LED blinkt, obwohl das Gerät und der PC richtig angeschlossen sind, führen Sie entsprechend den nachfolgenden Anweisungen eine die Eigendiagnose durch. 1. -
Seite 39: Ehe Sie Sich An Den Service Wenden
Ehe Sie sich an den Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen Kontrollen durch. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Kundendienstzentrum von Samsung. EIN LEERER BILDSCHIRM WIRD ANGEZEIGT / ICH KANN DAS GERÄT NICHT EINSCHALTEN Ist das Netzkabel korrekt angeschlossen? Überprüfen Sie den Netzanschluss des Geräts. - Seite 40 DIE BILDER SIND UNSCHARF. Haben Sie die Auflösung und die Frequenz auf einen für das Stellen Sie Auflösung und Frequenz auf Werte ein, die für die Gerät geeigneten Wert eingestellt. Grafikkarte geeignet sind. (Siehe Tabelle der Standardanzeigemodi) FARBEN WERDEN MIT 16 BIT (16 FARBEN) ANGEZEIGT. DIE FARBEN WURDEN NACH EINEM WECHSEL DER GRAFIKKARTE GEÄNDERT.
-
Seite 41: Faq
PROBIEREN SIE FOLGENDES! Wie wird die Frequenz des Videosignals geändert? Sie müssen die Frequenz der Graphikkarte ändern. (Weitere Informationen finden Sie im Benutzerhandbuch des Computers oder der Grafikkarte.) Wie wird die Auflösung eingestellt? Windows XP: Stellen Sie die Auflösung mit den Befehlen Control Panel (Systemsteuerung) →... -
Seite 42: Weitere Informationen
Weitere Informationen Technische Daten MODELLNAME XL2370 P2570 LCD-Bild- Größe 23 Zoll (58 cm) 25 Zoll (62 cm) schirm Anzeigebereich 509,76 mm (H) x 286,7 mm (V) 543,46 mm (H) x 305,7 mm (V) Pixelabstand 0,2655 mm (H) x 0,2655 mm (V) 0,283 mm (H) x 0,283 mm (V) Synchronisie- Horizontal... -
Seite 43: Stromsparfunktion
Stromsparfunktion Um den Energieverbrauch zu reduzieren verfügt dieses Gerät über eine Energiesparfunktion, die den Bildschirm automatisch ausschaltet, wenn das Gerät für einen vorherbestimmten Zeitraum nicht verwendet wird. Wenn das Gerät in den Stromsparmodus wechselt, wechselt die Netz-LED zu einer anderen Farbe und zeigt so an, dass das Gerät im Stromsparmodus läuft. -
Seite 44: Kontakt Zu Samsung
Kontakt zu SAMSUNG • Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SAMSUNG- Kundendienst. NORTH AMERICA U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx LATIN AMERICA ARGENTINA 0800-333-3733 http://www.samsung.com/ar BRAZIL 0800-124-421 http://www.samsung.com/br 4004-0000... - Seite 45 022 - 607 - 93 - 33 PORTUGAL 808 20-SAMSUNG (7267864) http://www.samsung.com/pt SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com/sk SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com/es SWEDEN 075 - SAMSUNG (726 78 64) http://www.samsung.com/se SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/ http://www.samsung.com/ch min) 0845 SAMSUNG (7267864) http://www.samsung.com/uk...
- Seite 46 ASIA PACIFIC PHILIPPINES 1800-10-SAMSUNG(726-7864) http://www.samsung.com/ph 1800-3-SAMSUNG(726-7864) 02-5805777 SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com/sg THAILAND 1800-29-3232 http://www.samsung.com/th 02-689-3232 TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn MIDDLE EAST & AFRICA SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com/za TURKEY 444 77 11 http://www.samsung.com/tr U.A.E 800-SAMSUNG(726-7864) http://www.samsung.com/ae 8000-4726...
-
Seite 47: Korrekte Entsorgung Von Altgeräten (Elektroschrott) - Nur Europa
Korrekte Entsorgung von Altgeräten (Elektroschrott) - Nur Europa (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsys- tem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. - Seite 48 Weitere Informationen...
