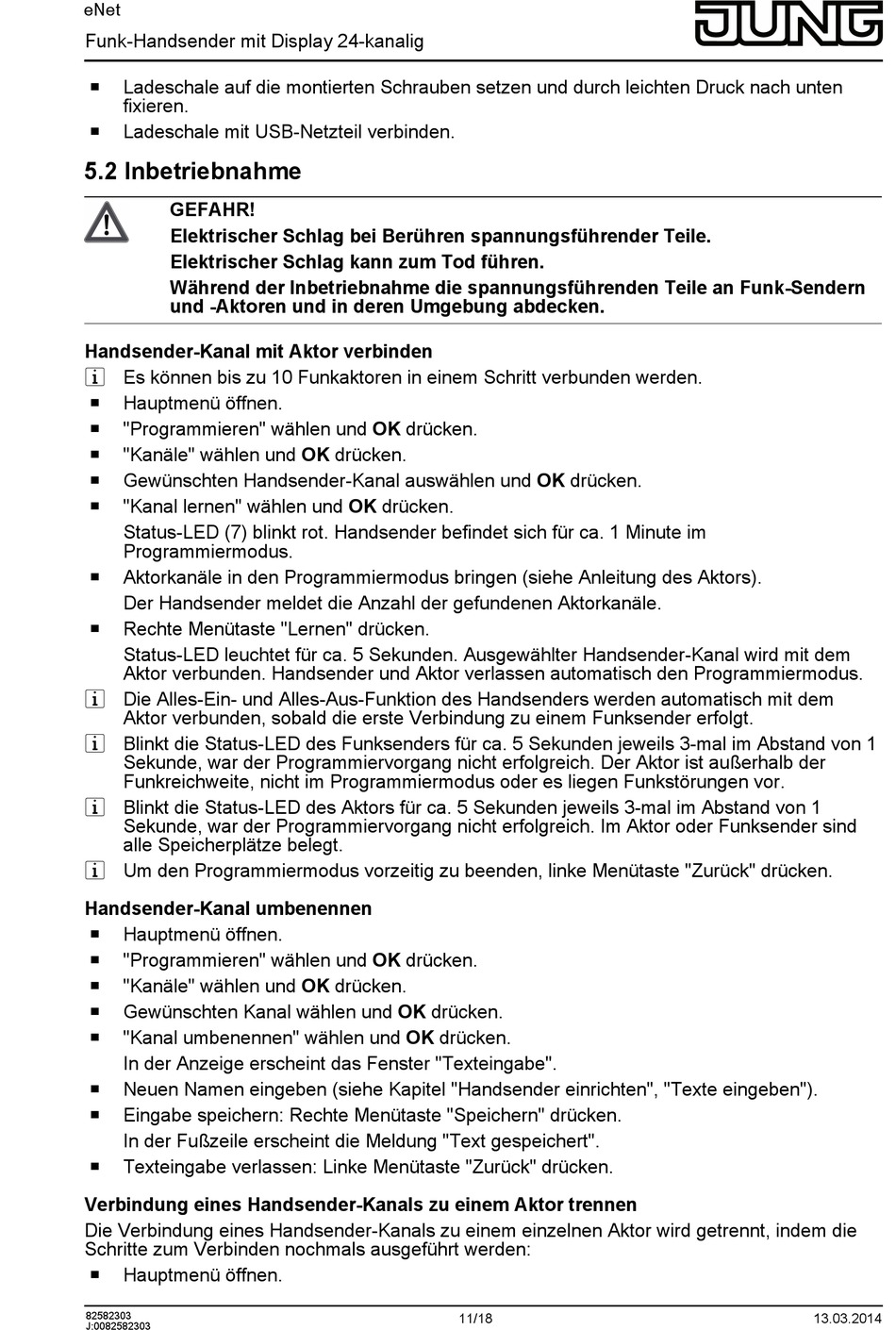

eNet
Funk-Handsender mit Display 24-kanalig
o
Ladeschale auf die montierten Schrauben setzen und durch leichten Druck nach unten
fixieren.
o
Ladeschale mit USB-Netzteil verbinden.
5.2 Inbetriebnahme
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern
und -Aktoren und in deren Umgebung abdecken.
Handsender-Kanal mit Aktor verbinden
i Es können bis zu 10 Funkaktoren in einem Schritt verbunden werden.
o
Hauptmenü öffnen.
o
"Programmieren" wählen und OK drücken.
o
"Kanäle" wählen und OK drücken.
o
Gewünschten Handsender-Kanal auswählen und OK drücken.
o
"Kanal lernen" wählen und OK drücken.
Status-LED (7) blinkt rot. Handsender befindet sich für ca. 1 Minute im
Programmiermodus.
o
Aktorkanäle in den Programmiermodus bringen (siehe Anleitung des Aktors).
Der Handsender meldet die Anzahl der gefundenen Aktorkanäle.
o
Rechte Menütaste "Lernen" drücken.
Status-LED leuchtet für ca. 5 Sekunden. Ausgewählter Handsender-Kanal wird mit dem
Aktor verbunden. Handsender und Aktor verlassen automatisch den Programmiermodus.
i Die Alles-Ein- und Alles-Aus-Funktion des Handsenders werden automatisch mit dem
Aktor verbunden, sobald die erste Verbindung zu einem Funksender erfolgt.
i Blinkt die Status-LED des Funksenders für ca. 5 Sekunden jeweils 3-mal im Abstand von 1
Sekunde, war der Programmiervorgang nicht erfolgreich. Der Aktor ist außerhalb der
Funkreichweite, nicht im Programmiermodus oder es liegen Funkstörungen vor.
i Blinkt die Status-LED des Aktors für ca. 5 Sekunden jeweils 3-mal im Abstand von 1
Sekunde, war der Programmiervorgang nicht erfolgreich. Im Aktor oder Funksender sind
alle Speicherplätze belegt.
i Um den Programmiermodus vorzeitig zu beenden, linke Menütaste "Zurück" drücken.
Handsender-Kanal umbenennen
o
Hauptmenü öffnen.
o
"Programmieren" wählen und OK drücken.
o
"Kanäle" wählen und OK drücken.
o
Gewünschten Kanal wählen und OK drücken.
o
"Kanal umbenennen" wählen und OK drücken.
In der Anzeige erscheint das Fenster "Texteingabe".
o
Neuen Namen eingeben (siehe Kapitel "Handsender einrichten", "Texte eingeben").
o
Eingabe speichern: Rechte Menütaste "Speichern" drücken.
In der Fußzeile erscheint die Meldung "Text gespeichert".
o
Texteingabe verlassen: Linke Menütaste "Zurück" drücken.
Verbindung eines Handsender-Kanals zu einem Aktor trennen
Die Verbindung eines Handsender-Kanals zu einem einzelnen Aktor wird getrennt, indem die
Schritte zum Verbinden nochmals ausgeführt werden:
o
Hauptmenü öffnen.
82582303
J:0082582303
11/18
13.03.2014
