eNet

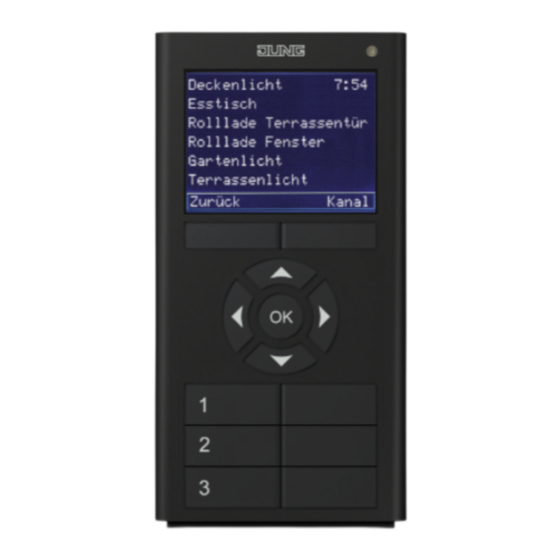

Funk-Handsender mit Display 24-kanalig
Funk-Handsender mit Display 24-kanalig
Art.-Nr. : FM HSD 24
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort
ärztliche Hilfe in Anspruch nehmen.
Explosionsgefahr! Knopfzellen nicht ins Feuer werfen.
Explosionsgefahr! Verbrauchten Akku nicht durch Primärbatterie, z. B. Lithium-
Knopfzelle, ersetzen.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

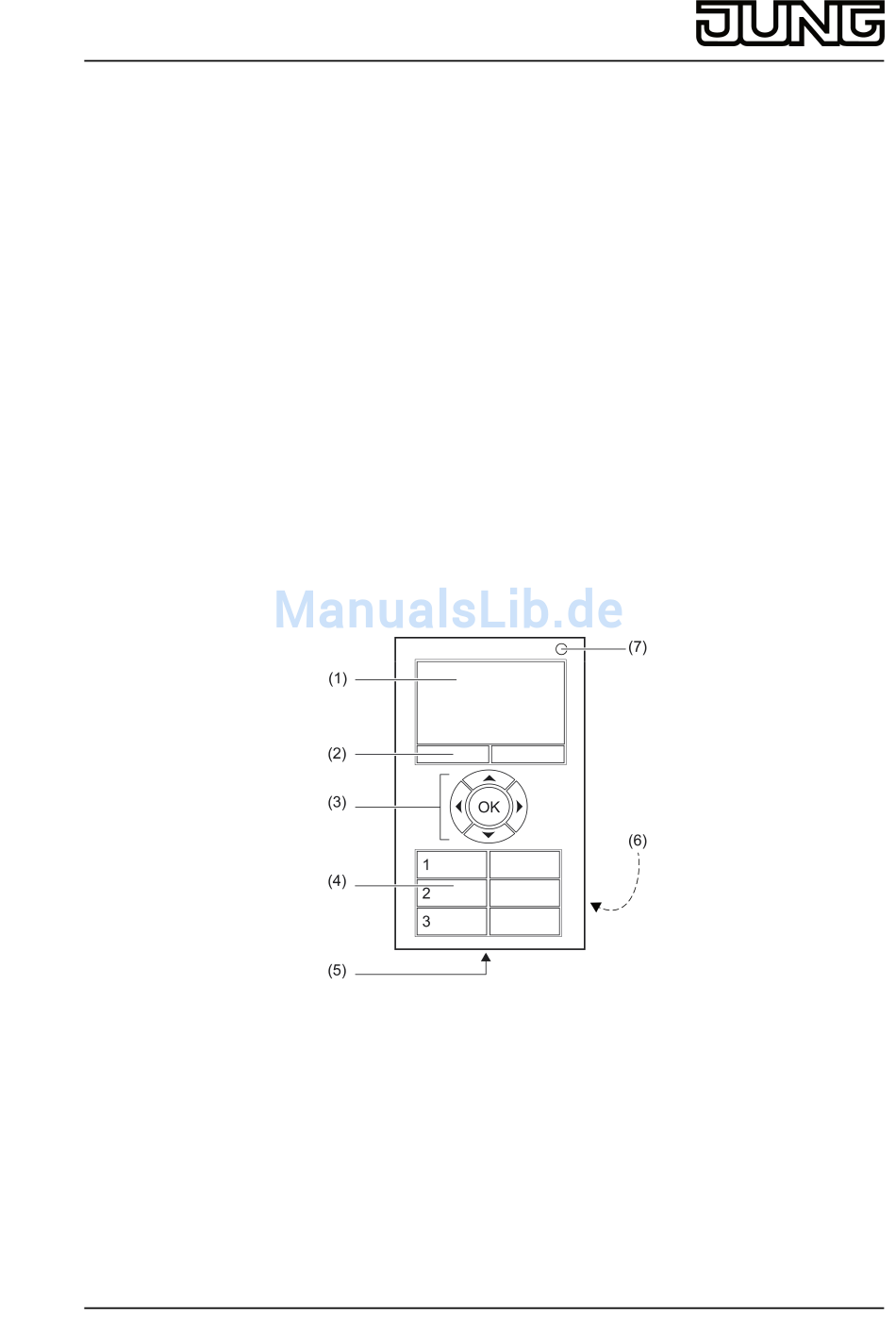

2 Geräteaufbau
(1) LC-Display
(2) Menütasten
(3) Navigationstasten
(4) Bedientasten
(5) Ladeanschluss
(6) Batteriefach (Rückseite)
(7) Status-LED
82582303
J:0082582303
Bild 1: Ansicht
1/18
13.03.2014
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung FMHSD24
Inhaltszusammenfassung für Jung FMHSD24
- Seite 1 eNet Funk-Handsender mit Display 24-kanalig Funk-Handsender mit Display 24-kanalig Art.-Nr. : FM HSD 24 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Knopfzellen gehören nicht in Kinderhände! Falls Knopfzellen verschluckt werden, sofort ärztliche Hilfe in Anspruch nehmen.
- Seite 2 eNet Funk-Handsender mit Display 24-kanalig 3 Funktion Systeminformation Dieses Gerät ist Teil des eNet-Systems. Durch das Sendeverhalten und die bidirektionale Datenübertragung wird eine hohe Übertragungssicherheit bei einer Funkfrequenz von 868 MHz erreicht. Die Reichweite eines Funksystems hängt von verschiedenen äußeren Gegebenheiten ab. Mit der Wahl des Montageortes kann die Reichweite optimiert werden.
-
Seite 3: Bedienung
eNet Funk-Handsender mit Display 24-kanalig 4 Bedienung Anzeigeelemente Bild 2: Bildschirmbereiche in der Anzeige Titelzeile A1: Menütitel A2: Uhrzeitanzeige A3: Ladekontrollanzeige Textbereich Fußzeile für Statusmeldungen und zur Anzeige der Funktion der Menütasten C1: Funktion der linken Menütaste, kontextabhängig C2: Funktion der rechten Menütaste, kontextabhängig Die Bedienung des Handsenders erfolgt über die Bedientasten (4) oder über die Menüstruktur im Display mit Hilfe der Navigationstasten (3) n, o, }, ~ und OK. - Seite 4 eNet Funk-Handsender mit Display 24-kanalig Akku laden Zum Aufladen ein Gerät mit USB-A-Anschluss, z. B. PC, oder ein handelsübliches USB- Ladegerät verwenden. Der beiliegende Akku ist in das Gerät eingesetzt. Handsender mit der beiliegenden USB-Leitung mit USB-Gerät verbinden. Während des Ladevorgangs zeigt die Ladekontrollanzeige (A3) eine Balkenanzeige an. Sobald an dieser Stelle ein Batterie-Symbol erscheint, ist der Akku geladen.
-
Seite 5: Aktoren Mit Wippen Bedienen
eNet Funk-Handsender mit Display 24-kanalig "Display": Einstellen von Schriftgröße, Sprache, Darstellung, Helligkeit und Nachleuchtdauer. "Datum/Uhrzeit": Einstellen von Datum und Uhrzeit; automatische Umstellung Sommer- /Winterzeit "Werkseinstellung": Zurücksetzen des gesamten Geräts auf Auslieferungszustand. "Info": Information über Hardware- und Software-Stand. "Gerät ausschalten": Ausschalten des Geräts. Status-LED Sobald eine Taste gedrückt oder losgelassen wird, signalisiert die Status-LED (7) zunächst die Funkübertragung... -
Seite 6: Handsender Bedienen
eNet Funk-Handsender mit Display 24-kanalig Szene dimmen Die Dimmaktoren in einer aufgerufenen Szene können gedimmt werden, wobei die Helligkeitsunterschiede zwischen den einzelnen Dimmaktoren erhalten bleiben. Die Masterdimm-Funktion muss einer Wippe zugeordnet sein (siehe Kapitel 4.5. Handsender einrichten). Eine Szene aufrufen – wahlweise über das Szenenmenü oder eine Bedientaste. Heller dimmen: Masterdimm-Taste links lange drücken. -
Seite 7: Handsender Einrichten
eNet Funk-Handsender mit Display 24-kanalig Hauptmenü öffnen. "Szenen" wählen und OK drücken. Gewünschte Szene wählen und OK drücken. In der Fußzeile erscheint die Meldung "Szene aufgerufen". Zurückkehren zum Hauptmenü: Linke Menütaste "Zurück" drücken. Szenenmenü: Szene verändern Zu ändernde Szene aufrufen. Aktive Szene nach Wunsch ändern. - Seite 8 eNet Funk-Handsender mit Display 24-kanalig Listenname eingeben (siehe Kapitel "Texte eingeben"). Eingabe speichern: Rechte Menütaste "Speichern" drücken. In der Fußzeile erscheint die Meldung "Liste gespeichert". Texteingabe verlassen: Rechte Menütaste "Zurück" drücken. Liste sortieren Die Einträge innerhalb einer Liste können vom Benutzer beliebig sortiert werden. Vor dem Sortieren einer Liste müssen Funktionen zugeordnet sein.
- Seite 9 eNet Funk-Handsender mit Display 24-kanalig Einträge für Hauptmenü auswählen Hauptmenü öffnen. "Programmieren" wählen und OK drücken. "Einstellungen" wählen und OK drücken. "Startbildschirm" wählen und OK drücken. "Auswahl" wählen und OK drücken. Gewünschte Einträge wählen und OK drücken. Der gewählte Eintrag wird mit > gekennzeichnet. Zurückkehren zum Hauptmenü: Linke Menütaste "Zurück"...
- Seite 10 eNet Funk-Handsender mit Display 24-kanalig "Einstellungen" wählen und OK drücken. "Display" wählen und OK drücken. "Helligkeit" wählen. Displayhelligkeit erhöhen: Taste ~ drücken. Displayhelligkeit vermindern: Taste } drücken. Zurückkehren zum Hauptmenü: Linke Menütaste "Zurück" ca. 1 Sekunde drücken. Nachleuchtdauer einstellen Die Nachleuchtdauer bestimmt die Zeit, nach der die Anzeige in den Energiesparmodus geht und ausschaltet.
- Seite 11 eNet Funk-Handsender mit Display 24-kanalig Ladeschale auf die montierten Schrauben setzen und durch leichten Druck nach unten fixieren. Ladeschale mit USB-Netzteil verbinden. 5.2 Inbetriebnahme GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern und -Aktoren und in deren Umgebung abdecken.
- Seite 12 eNet Funk-Handsender mit Display 24-kanalig "Programmieren" wählen und OK drücken. "Kanäle" wählen und OK drücken. Gewünschten Handsender-Kanal auswählen und OK drücken. "Kanal lernen" wählen und OK drücken. Status-LED (7) blinkt rot. Handsender befindet sich für ca. 1 Minute im Programmiermodus. Aktorkanäle in den Programmiermodus bringen (siehe Anleitung des Aktors).
- Seite 13 eNet Funk-Handsender mit Display 24-kanalig Gewünschte Szene wählen und OK drücken. "Szene umbenennen" wählen und OK drücken. In der Anzeige erscheint das Fenster "Texteingabe". Neuen Namen eingeben (siehe Kapitel "Handsender einrichten", "Texte eingeben"). Eingabe speichern: Rechte Menütaste "Speichern" drücken. In der Fußzeile erscheint die Meldung "Text gespeichert". Texteingabe verlassen: Linke Menütaste "Zurück"...
- Seite 14 eNet Funk-Handsender mit Display 24-kanalig Linke Menütaste "Zurück" drücken. Szene für Deaktivieren des Aussperrschutzes auswählen und rechte Menütaste "Öffnen" drücken. "Aussperrschutz Aus" auswählen und OK drücken. Der Eintrag wird mit > gekennzeichnet. Linke Menütaste "Zurück" drücken. Die Aussperrschutz-Funktionen sind mit ĝ gekennzeichnet. Szenen-Menü...
-
Seite 15: Technische Daten
eNet Funk-Handsender mit Display 24-kanalig Hauptmenü öffnen. "Programmieren" wählen und OK drücken. "Einstellungen" wählen und OK drücken. "Werkseinstellung" wählen und OK drücken. Im Textbereich erscheint die Meldung "Gerät zurücksetzen?" Rechte Menütaste "Ja" drücken. In der Fußzeile erscheint die Meldung "Reset wird ausgeführt". Die Verbindungen aller Handsender- und Szenenkanäle zu allen Aktoren werden getrennt. - Seite 16 eNet Funk-Handsender mit Display 24-kanalig Sprache Deutsch, Englisch, Einstellung der Niederländisch, Norwegisch, Displaysprache. Spanisch, Französisch Grundeinstellung: Deutsch Helligkeit der Anzeige 1 bis 16 Helligkeitseinstellung des Grundeinstellung: 10 Displays. Uhr: Minuten 0 bis 59 Einstellung der aktuellen Grundeinstellung: 0 Uhrzeit: Minuten. Uhr: Stunden 0 bis 23 Einstellung der aktuellen...
-
Seite 17: Hilfe Im Problemfall
eNet Funk-Handsender mit Display 24-kanalig Kanalindex linke Taste Wippe Bei Einstellung als Verbinden der Bedientasten 1 bis 3 Szenentaste: mit dem gewünschten 1 bis 16 Bedienkanal. Grundeinstellung: 1 bis 3 Werte 1 bis 16 entsprechen den Szenen 1 bis 16. Einstellungen Kanal/Szene Parametername Einstellmöglichkeiten,... -
Seite 18: Gewährleistung
Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät mit einer Fehlerbeschreibung an unser Service Center. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle Telefon: +49.23 55.8 06-0 Telefax: +49.23 55.8 06-2 04...
